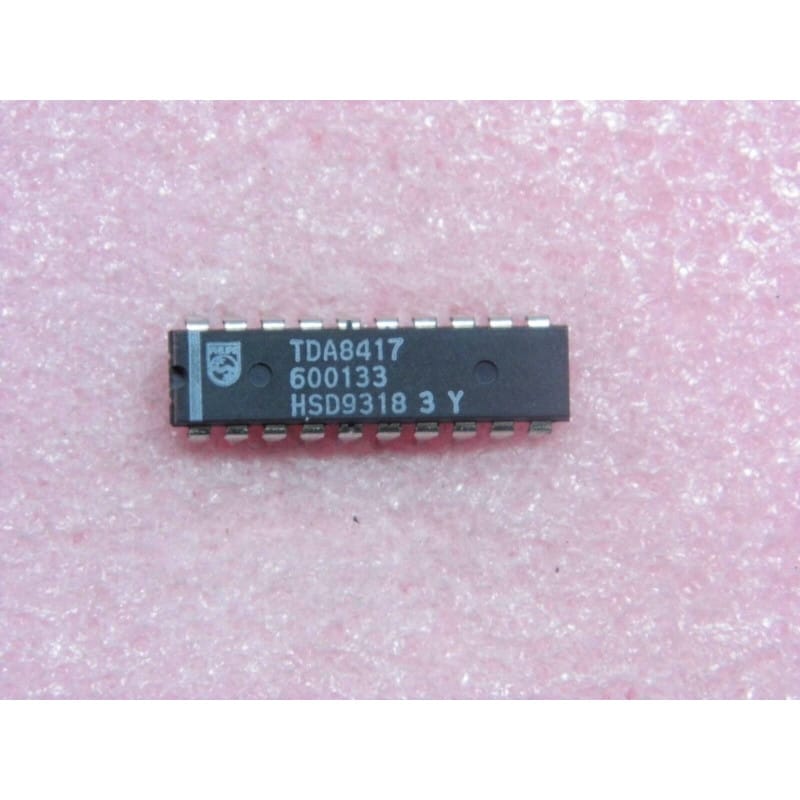

Le TDA8417 (souvent écrit ci TDA 8417 ou ic TDA8417) est un circuit intégré spécialisé dans le traitement du son stéréo et double canal pour la télévision et les magnétoscopes (TV & VTR Stereo / Dual Sound Processor), fabriqué historiquement par Philips.
Ce composant de l'électronique grand public analogique et des châssis multimédias des années 1980 et 1990 est conçu pour gérer la commutation, la dématriçage et le traitement des signaux audio multicanaux (notamment les standards de télévision stéréo ou bilingues de type NICAM ou A2), assurant la répartition et le réglage des voies audio avant l'amplification finale.
Fabricant : Philips.
Fonction : Processeur de son stéréo / double voie pour TV et magnétoscope (TV & VTR Stereo/Dual Sound Processor).
Signification de la référence :
TDA8417 : Référence de base de la gamme de traitement audio de Philips.
Performances clés :
Gestion audio multicanal : Permet le traitement séparé ou combiné des canaux audio gauche/droite ou de deux langues distinctes (mode dual/bilingue).
Intégration analogique/numérique de contrôle : Interface les signaux audio avec les bus de commande et les étages de commutation du téléviseur.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement audio : Ce circuit est entouré de condensateurs de liaison audio, de filtres de découplage et de réseaux de résistance-condensation assurant la séparation des canaux et la réduction du souffle.
Diagnostic Express (Perte de stéréo, son mono uniquement ou absence totale d'audio) :
Symptômes Courants en Atelier :
Le son bascule systématiquement en mono ou une des voies audio est muette : Défaillance interne du processeur de son, coupure d'un condensateur de liaison sur les broches d'entrée/sortie, ou absence de tension d'alimentation VCC.
Distorsion prononcée sur les canaux audio : Problème de polarisation ou saturation sur les étages d'entrée du circuit.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation continue (généralement +8V ou +12V selon le montage) sur la broche VCC dédiée.
Vérification des signaux audio : Observer à l'oscilloscope la présence des signaux audio multiplexés ou démodulés à l'entrée et la restitution des canaux séparés sur les broches de sortie gauche et droite.
Recommandations de Montage :
Support adapté : Si le composant est en version traversante, l'utilisation d'un support tulipe adapté est vivement conseillée lors de son remplacement pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales de protection contre les décharges électrostatiques.
