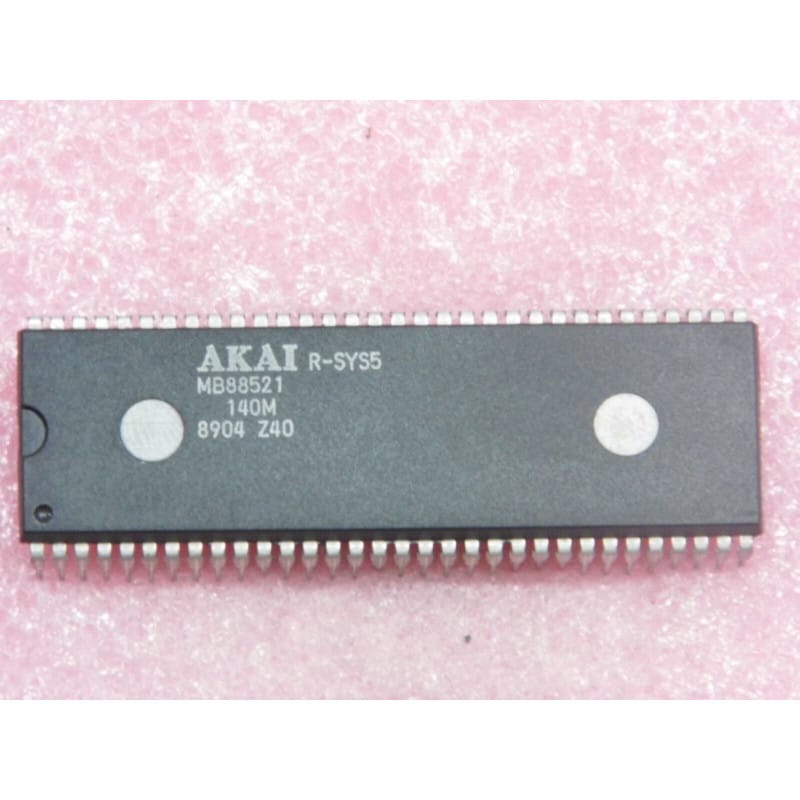

Le MB88521-140M (souvent écrit ci MB 88521 -140M ou ic MB88521-140M) est un circuit intégré de microcontrôleur CMOS 4 bits, fabriqué historiquement par Fujitsu et programmé spécifiquement pour des équipements de la marque Akai (notamment des platines cassettes, magnétophones ou éléments hi-fi de l'ère classique).
Ce composant fait partie de la famille des microcontrôleurs 4 bits CMOS de Fujitsu, conçus pour offrir une consommation d'énergie réduite tout en assurant la gestion logique séquentielle, le contrôle des mécanismes de transport, la gestion des claviers de commande et des affichages en façade. Le suffixe -140M désigne un masque ROM programmé en usine pour les instructions logiques et l'application propre au modèle Akai destinataire.
Fabricant : Fujitsu (pour les spécifications matérielles Akai).
Fonction : Microcontrôleur CMOS 4 bits (CMOS 4-bit Microcomputer).
Boîtier : Boîtier plastique traversant (généralement format DIP large selon les standards de la gamme MB885xx).
Signification de la référence :
MB88521 : Référence de base de la famille de microcontrôleurs 4 bits CMOS de Fujitsu.
-140M : Code de masque personnalisé en usine contenant le micrologiciel spécifique à l'appareil Akai.
Performances clés :
Technologie CMOS : Offre une consommation électrique très faible et une bonne immunité aux bruits parasites par rapport aux anciennes architectures NMOS.
Architecture dédiée : Optimisée pour le contrôle temps réel des interfaces utilisateur et de la motorisation des platines analogiques.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Alimentation : Ce type de circuit fonctionne généralement sous une tension continue stabilisée de +5V.
Diagnostic Express (Absence de réaction de l'appareil ou blocage logique) :
Symptômes Courants en Atelier :
L'appareil Akai ne s'allume pas correctement, refuse d'exécuter les commandes de lecture/enregistrement ou reste figé : Défaillance interne du microcontrôleur, absence de signal d'horloge (oscillateur/quartz défectueux), ou défaut sur l'alimentation VCC.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation ou sur une ligne d'entrée/sortie connectée à la périphérie.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation continue VCC sur les broches dédiées.
Vérification de l'horloge : Observer à l'oscilloscope la présence des oscillations sur le circuit de cadencement (quartz).
Recommandations de Montage :
Support adapté : L'utilisation d'un support adapté est vivement conseillée en cas de remplacement pour préserver le circuit imprimé des contraintes thermiques du fer à souder.
Disponibilité : S'agissant d'un composant doté d'un masque ROM propriétaire Akai, le remplacement direct par un composant vierge est impossible ; le dépannage nécessite généralement de récupérer un composant donneur provenant de la même référence d'appareil.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales contre les décharges électrostatiques.
