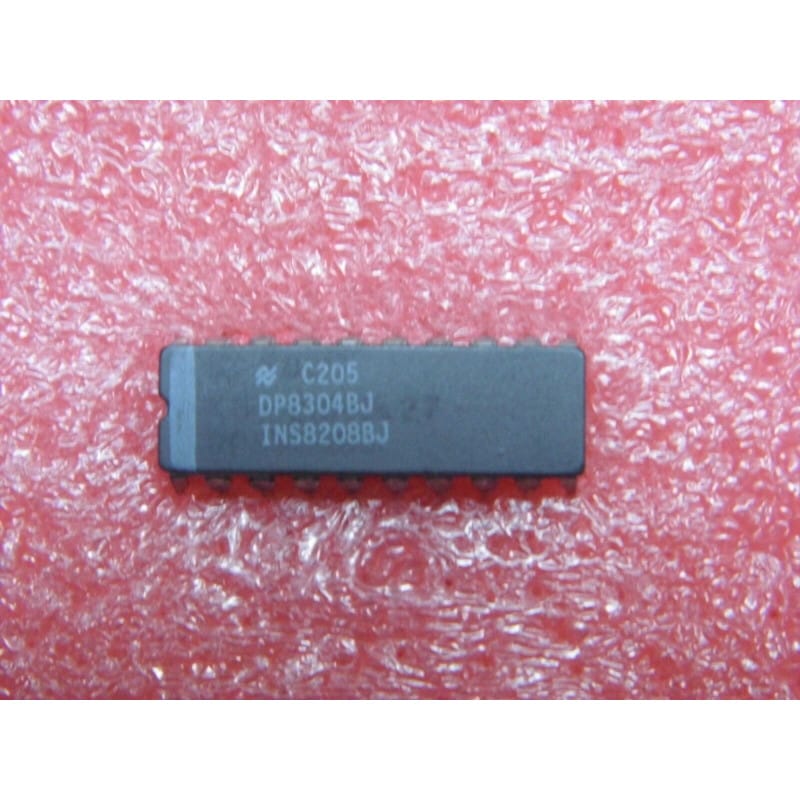

Le DP8304BJ (souvent écrit ci DP 8304 BJ, DP8304BJ ou associé à la référence équivalente INS8208BJ) est un circuit intégré d'interface de bus bidirectionnel 8 bits (8-Bit Bidirectional Bus Transceiver / Tri-State Bus Driver), fabriqué historiquement par National Semiconductor (NS).
Ce composant de l'ère classique des architectures à microprocesseur (souvent associé aux familles de systèmes de bus orientés bus système ou processeurs de type INS8080/INS8048) est conçu pour amplifier, isoler et diriger des flux de données numériques sur des bus informatiques partagés. Il dispose de sorties à trois états (Tri-State) et d'un contrôle de direction pour gérer les transferts en émission ou en réception. Il est logé dans un boîtier céramique double en ligne traversant à 20 broches (CERDIP-20) de haute fiabilité.
Fabricant : National Semiconductor (NS).
Fonction : Émetteur-récepteur de bus bidirectionnel 8 bits avec sorties Tri-State (8-Bit Bidirectional Bus Transceiver).
Boîtier : CERDIP-20 (Boîtier céramique double en ligne à 20 broches traversantes).
Signification de la référence :
DP8304B / INS8208B : Références standard de National Semiconductor pour les circuits d'interface de bus de la série 8304/8208.
J : Suffixe National Semiconductor désignant le boîtier céramique (CERDIP).
Performances clés :
Bidirectionnalité 8 bits : Permet de multiplexer ou de relayer simultanément un octet complet de données entre deux sections de bus avec contrôle de la direction du flux.
Boîtier céramique : Offre une excellente robustesse thermique et une protection hermétique supérieure contre l'humidité par rapport aux boîtiers plastiques traditionnels.
Repérage & Broches Clés (Boîtier CERDIP-20) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier en céramique indique la position de la broche 1.
Lignes de contrôle : Les broches de commande de direction (DIR) et de validation de sortie (Chip Enable / Output Enable) sont les points critiques à vérifier à l'oscilloscope en cas de blocage des échanges sur le bus.
Diagnostic Express (Bus figé, conflits de données ou absence de transmission) :
Symptômes Courants en Atelier :
Le système informatique ne parvient pas à communiquer avec les périphériques, les lignes de données restent bloquées à un état fixe (haut ou bas), ou le circuit perturbe le bus : Défaillance interne des étages de sortie Tri-State, mauvaise commande de direction, ou défaut sur l'alimentation VCC (+5V).
Chauffe anormale du boîtier céramique : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC (+5V) sur la broche dédiée du circuit.
Vérification des signaux : Observer à l'oscilloscope l'activité sur les lignes de données (A/B) et s'assurer que les signaux de commande de direction et d'activation basculent correctement selon les cycles du processeur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 20 broches est vivement conseillée pour manipuler et préserver ce composant précieux en boîtier céramique ancien lors des interventions sur circuit imprimé.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales contre les décharges électrostatiques.
