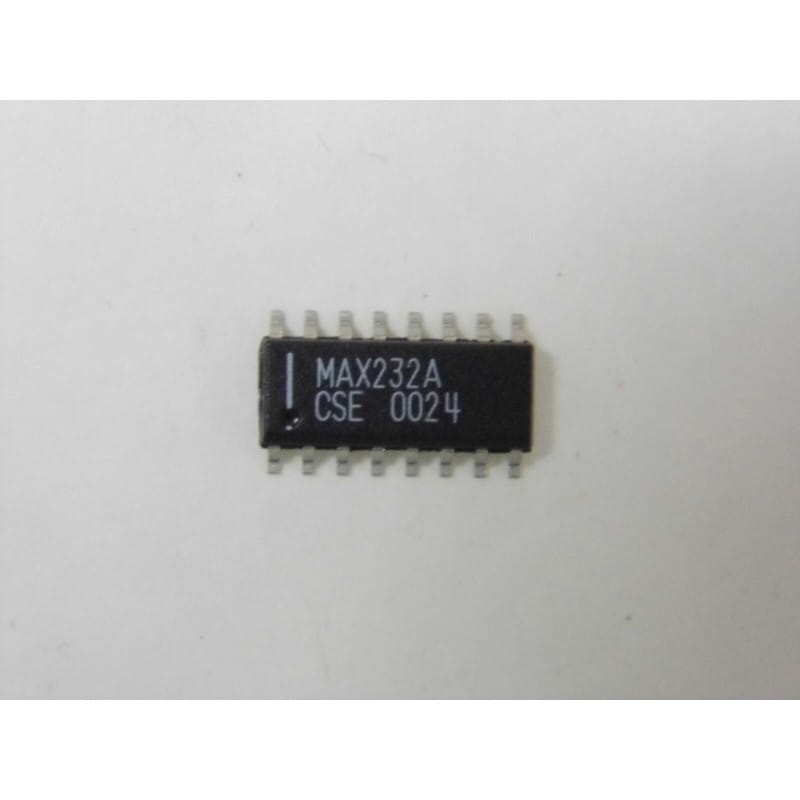

Le MAX232ACSE (souvent écrit ci CMS MAX 232 ACSE ou ic SMD MAX232ACSE) est un circuit intégré de transmission de ligne RS-232, fabriqué historiquement par Maxim Integrated.
Ce composant de référence assure la conversion des niveaux logiques TTL/CMOS vers les niveaux de tension normalisés de la liaison série RS-232 (+/- 12V), grâce à un convertisseur à pompe de charge (charge-pump) intégré nécessitant uniquement des condensateurs externes. Il est logé dans un boîtier monté en surface de type SOIC-16 (Small Outline Integrated Circuit à 16 broches CMS).
Fabricant : Maxim Integrated.
Fonction : Pilotes et récepteurs RS-232 multicanaux avec pompe de charge intégrée.
Boîtier : SOIC-16 (Boîtier plastique CMS / Montage en surface à 16 broches).
Signification de la référence :
MAX232 : Référence de base du circuit d'interface RS-232 standard.
A : Version améliorée offrant des performances optimisées (par exemple, tolérance de tension ou seuils).
CSE : Suffixe désignant la plage de température commerciale et le type de boîtier étroit SOIC en surface.
Performances clés :
Alimentation unique +5V : Génère les tensions positives et négatives requises pour la ligne série en interne à l'aide de quatre condensateurs externes (généralement de 0,1 microfarad ou 1 microfarad).
Repérage & Broches Clés (Boîtier SOIC-16) :
Repérage : Le petit point gravé ou le méplat sur le flanc du boîtier CMS indique la position de la broche 1.
Périphérie critique : La stabilité et le bon fonctionnement de la pompe de charge reposent entièrement sur la qualité et la valeur des condensateurs externes connectés aux broches dédiées (C1+, C1-, C2+, C2-). En cas d'absence de communication, vérifiez en priorité ces composants.
Diagnostic Express (Absence de liaison série ou plantage des ports) :
Symptômes Courants en Atelier :
Les niveaux de tension RS-232 en sortie sont nuls ou effondrés, la communication avec un équipement externe ne s'établit pas : Panne interne du circuit Maxim, court-circuit sur les lignes de sortie, ou défaut des condensateurs de pompage.
Chauffe anormale du boîtier CMS : Court-circuit interne sur le rail d'alimentation +5V.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence du +5V sur la broche VCC.
Vérification des tensions internes : Mesurer la présence des tensions élevées positives et négatives générées sur les broches de la pompe de charge.
Recommandations de Montage :
Soudure CMS : L'utilisation d'un flux de brasage adapté et d'une panne de fer fine (ou d'une station à air chaud) est recommandée pour souder ou dessouder proprement ce type de boîtier SOIC sans ponts de soudure.
Précautions ESD : Manipuler ce composant en respectant les règles antistatiques, les lignes d'E/S série étant exposées aux décharges extérieures.
