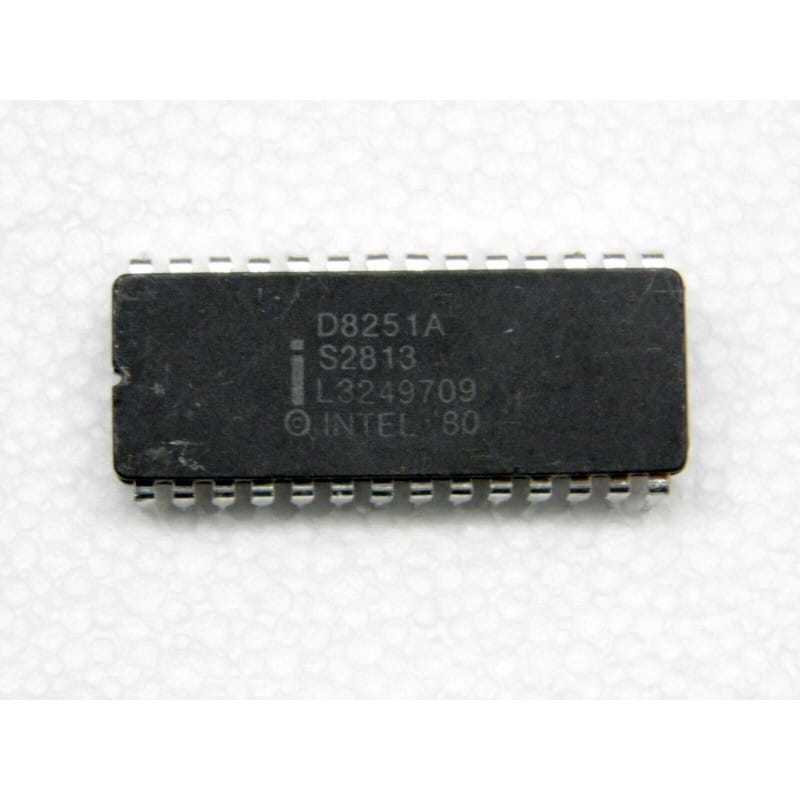

Le D8251A (souvent écrit ci intel D 8251 A ou ic D8251A) est le célèbre circuit intégré d'interface de communication programmable (USART - Universal Synchronous/Asynchronous Receiver/Transmitter), fabriqué historiquement par Intel (ainsi que par de multiples seconds sources de l'ère classique).
Ce composant fondamental des architectures à microprocesseur de première génération (comme les familles 8080, 8085 ou 8086) est conçu pour assurer la conversion des flux de données parallèles du processeur en flux de données série (et inversement), en prenant en charge aussi bien les modes de communication asynchrones que synchrones. Il est généralement logé dans un boîtier plastique double en ligne traversant (DIP) à 28 broches.
Fabricant : Intel.
Fonction : Interface de communication programmable / USART (Programmable Communication Interface).
Signification de la référence :
D8251A : Référence standard de l'industrie pour l'USART programmable d'Intel (version améliorée "A").
Performances clés :
Double mode de transmission : Gère la communication série en mode asynchrone (avec bits de start, stop et parité configurables) et synchrone (avec gestion de caractères de synchronisation).
Interfaçage bus : S'intègre directement dans les architectures de bus à microprocesseur 8 bits grâce à des lignes de sélection d'adresse, de lecture/écriture et un tampon de données bidirectionnel.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Horloges Tx/Rx : Ce circuit nécessite des signaux d'horloge externes précis pour cadencer les vitesses de transmission (bauds) sur les lignes de réception et de transmission, souvent pilotés par des diviseurs de fréquence ou des circuits de type 8253/8254.
Diagnostic Express (Absence de communication série ou plantage du port) :
Symptômes Courants en Atelier :
Le port série ne transmet ni ne reçoit aucun caractère, ou les trames reçues sont totalement corrompues : Panne interne de l'USART Intel, défaut sur l'alimentation VCC (+5V), ou défaillance des signaux d'horloge de transmission/réception.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC (+5V) sur la broche dédiée du circuit.
Vérification des signaux : Observer à l'oscilloscope l'activité sur les lignes de données du bus, les signaux de commande de lecture/écriture et la présence des impulsions d'horloge sur les broches de cadencement série.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté au format du boîtier est vivement conseillée lors du remplacement de ce composant ancien pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales contre les décharges électrostatiques.
