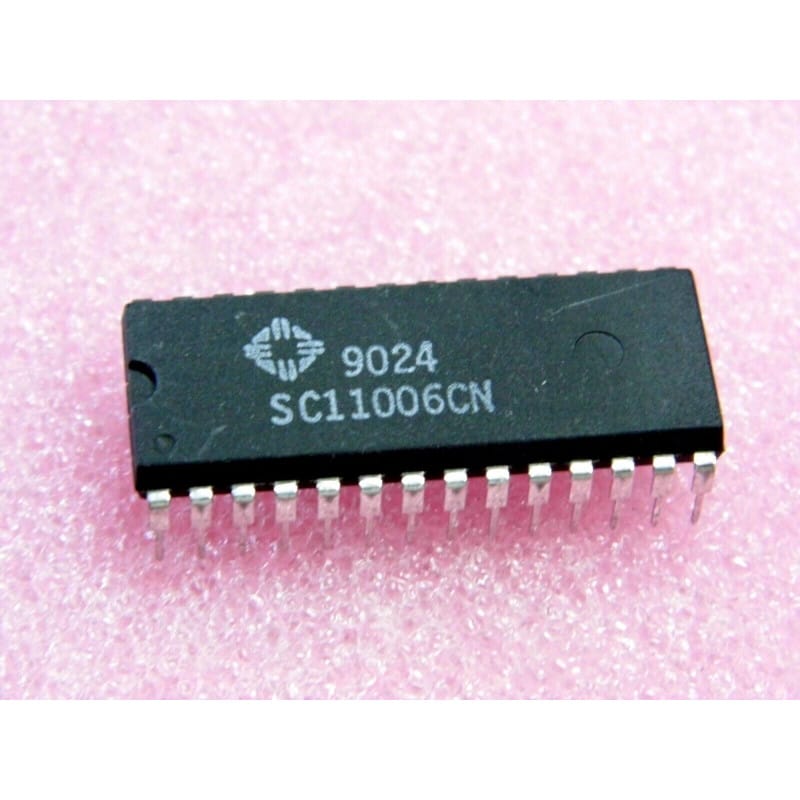

SC11006CN (Sierra Semiconductor) - Périphérique Analogique pour Modem 2400 Bits/seconde (Boîtier DIP)

Le SC11006CN (souvent écrit ci SC 11006 CN ou ic SC11006CN) est un circuit intégré analogique spécialisé pour la téléphonie et la modulation/démodulation, fabriqué historiquement par Sierra Semiconductor.

Ce composant de l'ère classique est conçu pour faire office de sous-système analogique (Analog Front End / Interface ligne) dans les modems téléphoniques standard à 2400 bauds (normes V.22bis / V.22 / Bell 212A). Il gère le traitement des signaux analogiques, le filtrage, l'interface avec la ligne téléphonique (via un transformateur de découplage ou une barrière d'isolement) et les fonctions de numérotation/détection de tonalités. Il est généralement logé dans un boîtier plastique double en ligne traversant (DIP).

Caractéristiques Essentielles

• Fabricant : Sierra Semiconductor.

• Fonction : Périphérique analogique pour modem 2400 bit/s (2400-Bit/Second Modem Analog Peripheral).

• Signification de la référence :

  • SC11006 : Référence de base de la gamme de circuits de communication et de modems de Sierra Semiconductor.

  • C : Grade de température commerciale.

  • N : Suffixe désignant le boîtier plastique DIP standard à broches traversantes.

• Performances clés :

  • Interface mixte : Fait le pont entre la logique numérique de contrôle du modem et la ligne téléphonique analogique en assurant la conversion, le filtrage des fréquences porteuses et la mise en forme des signaux.

Mémo Technique d'Atelier

• Repérage & Broches Clés :

  • Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.

  • Environnement analogique/téléphonique : Ce composant manipule à la fois des signaux logiques de contrôle et des signaux analogiques sensibles reliés à la ligne téléphonique. Le soin apporté au plan de masse et au filtrage des alimentations analogiques est primordial pour éviter le parasitage des trames de données.

• Diagnostic Express (Absence de liaison modem, tonalité non détectée ou ligne muette) :

  • Symptômes Courants en Atelier :

    1. Le modem ne parvient plus à établir la liaison, n'émet aucun son de modulation ou ne détecte pas la porteuse distante : Panne interne du circuit analogique Sierra, défaut sur les alimentations symétriques/analogiques, ou coupure sur le transformateur de ligne (DAA).

    2. Chauffe anormale du boîtier : Court-circuit interne sur l'un des rails d'alimentation.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation (généralement +5V et alimentations analogiques associées) sur les broches dédiées.

    2. Vérification des signaux : Observer à l'oscilloscope l'activité sur les broches d'entrée/sortie analogiques reliées à la circuiterie de la ligne téléphonique.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe adapté au format du boîtier est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder.

  • Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles fondamentales contre les décharges électrostatiques, les sections d'interface ligne y étant particulièrement exposées.
