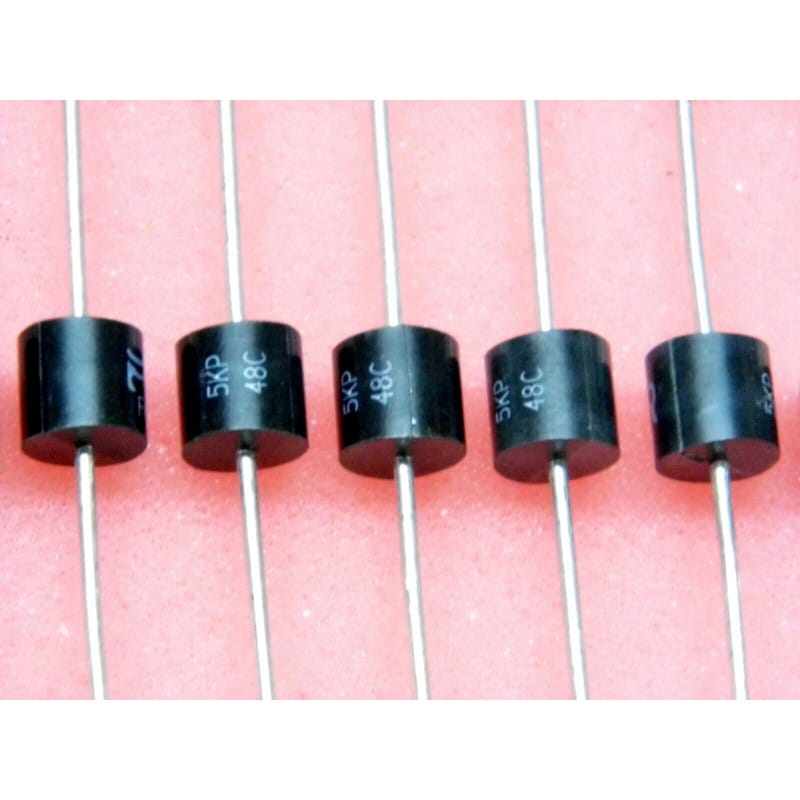

Lot de 5 diodes Transil de suppression de surtensions transitoires silicium bidirectionnelles très haute puissance (5000 W Peak Pulse Power Bidirectional Silicon TVS / Transil Diode) de référence constructeur 5KP48C (5KP48 C / série 5KP / suffixe C = Bidirectionnelle / équivalent 5KP48CA) fabriquées par le spécialiste européen Diotec Semiconductor AG, conçu pour les techniciens de maintenance industrielle, concepteurs d'alimentations de puissance, spécialistes de la protection contre la foudre et transitoires sévères sur réseaux continus (DC) / alternatifs (AC) 48 V, télécoms, photovoltaïque et électroniciens d'atelier.
La diode Diotec 5KP48C est un composant de protection robuste et ultra-rapide encapsulé dans le volumineux boîtier axial plastique surmoulé haute dissipation R-6 (P600 / DO-204AC) à broches renforcées en cuivre étamé de fort diamètre (1,2 à 1,3 mm). Développée pour absorber des impulsions énergétiques destructrices (décharges de foudre induite, déconnexions de charges inductives lourdes type Load Dump, transitoires de commutation), elle encaisse une puissance de crête impulsionnelle (PPP) de 5000 W (5 kW sur onde normalisée 10/1000 µs) avec un temps de réponse instantané (inférieur à 1 picoseconde). Elle présente une tension de maintien continue de non-déclenchement (VRWM / Stand-off Voltage) de 48 V, amorce son avalanche à une tension de claquage (VBR) calibrée à partir de 53,3 V (sous courant de test IR = 5 mA), et verrouille les surtensions transitoires à une tension d'écrêtage maximale (VCL) de 77,4 V à 85 V sous un courant impulsionnel crête (IPP) atteignant 60 A à 65 A. Grâce à sa structure interne bidirectionnelle symétrique, elle protège les deux alternances sans contrainte de polarité.
Protection Bidirectionnelle Symétrique (Suffixe C / Non Polarisée) :
Sécurise les lignes soumises à des signaux alternatifs ou des bus continus où les surtensions peuvent survenir dans les deux polarités, sans risque de court-circuit direct.
Puissance Crête d'Absorption Exceptionnelle (5000 W / 5 kW) :
Capacité énergétique massive conçue pour supporter les transitoires les plus sévères (conforme aux normes industrielles IEC 61000-4-5 classe foudre).
Calibre Optimisé pour Systèmes 48 V DC & Télécoms :
Tension de travail VRWM de 48 V assurant une transparence totale en fonctionnement normal sur les bus 48 V (batteries 48 V, alimentations PoE+, variateurs 48 V, télécoms) tout en déclenchant immédiatement dès 53,3 V.
Temps de Réponse Instantané (< 1 ps théorique) :
Écrêtage quasi-instantané absorbant les fronts raides pour immuniser les semi-conducteurs de puissance sensibles (MOSFETs, circuits intégrés de gestion).
Boîtier Axial de Puissance R-6 / P600 :
Corps épais en résine époxy ignifugée (UL 94V-0) et broches axiales de forte section permettant d'évacuer d'importantes quantités d'énergie directement vers le PCB.
Fabrication Européenne Diotec Semiconductor :
Jonction silicium passivée haute fiabilité garantissant un faible courant de fuite et une grande longévité sans dérive de seuil.
État : Pièces neuves de stock d'origine (NOS / New Old Stock Genuine Diotec), broches axiales étamées d'usine propres et prêtes pour le brasage.
Identification & Raccordement (Bidirectionnelle Non Polarisée) :
Absence de Polarité : En version bidirectionnelle (suffixe C), le composant ne possède pas de bague de cathode unilatérale (ou possède un marquage central neutre). Le sens de montage est totalement indifférent.
Montage Électrique :
Se raccorde en parallèle directe entre la ligne d'alimentation 48 V (+) et la masse (0 V / GND / -), ou entre deux lignes de signaux différentiels.
Contrôle Rapide au Multimètre (Mode Test Diode) :
En version bidirectionnelle saine, la mesure au multimètre donne circuit ouvert / hors échelle (0L) dans les deux sens, la tension de test de l'appareil (2-3 V) étant très inférieure au seuil d'avalanche de 53 V.
Si le multimètre affiche une conduction continue (0,00 V ou bip franc), la diode est en court-circuit (mode de défaillance de sécurité standard d'une TVS ayant absorbé une surcharge au-delà de sa limite).
Domaines d'Application Clés en Atelier :
Protection des Bus & Parcs Batteries 48 V DC : Véhicules électriques légers (trottinettes, vélos, chariots), installations solaires 48 V et baies d'alimentation télécoms / PoE 48 V.
Entrées de Convertisseurs DC-DC 48 V & Onduleurs : Écrêtage des pics de surtension à la coupure de disjoncteurs ou lors de la déconnexion d'accumulateurs.
Variateurs de Moteurs Brushless / Pas-à-Pas 48 V : Protection des ponts en H et MOSFETs contre les retours de force contre-électromotrice (FCEM) et transitoires de freinage régénératif.
Lignes Industrielles & Automatismes : Protection robuste contre les surtensions induites par la foudre sur de longues lignes de capteurs ou de puissance en milieu extérieur.
Consignes de Montage & Brasage :
Monter la diode au plus près du connecteur d'entrée d'alimentation afin de court-circuiter les transitoires avant qu'ils ne se propagent sur la carte.
Les broches R-6 (P600) étant épaisses (1,2 mm), utiliser un fer à souder suffisamment puissant (60 W à 80 W) avec une panne large pour garantir une soudure franche et homogène sans surchauffe prolongée.
Prévoir des pastilles larges et des pistes renforcées pour optimiser la dissipation thermique lors des décharges répétitives.
Composants Électroniques & Semi-conducteurs de Puissance / Fabricant : Diotec Semiconductor AG / Référence Constructeur : 5KP48C (Variantes : 5KP48 C / 5KP48CA / Série Diotec 5KP) / Type de Composant : Diode de suppression de surtensions transitoires Transil silicium bidirectionnelle 5000 W (Bidirectional Silicon TVS Diode) / Puissance Crête Impulsionnelle (PPP) : 5000 W (5 kW sur onde 10/1000 µs) / Tension de Maintien Stand-off (VRWM) : 48 V DC / Tension de Claquage (VBR) : 53,3 V à 65,1 V (sous IR = 5 mA) / Tension d'Écrêtage Maximale (VCL) : 77,4 V à 85,5 V sous IPP = ~60 A / Courant Impulsionnel Crête (IPP) : ~60 A à 65 A / Boîtier Mécanique : Axial plastique surmoulé lourd R-6 (P600 / DO-204AC résine ignifugée UL 94V-0) / Conditionnement : Lot de 5 pièces / Température de Fonctionnement : -55°C à +150°C / État : Neuf de stock d'origine (NOS / New Old Stock Genuine Diotec), broches axiales étamées d'usine propres et prêtes pour le brasage. Composant haute sécurité indispensable pour la protection des alimentations 48V, réseaux télécoms, variateurs de moteurs 48V, parcs batteries et systèmes solaires industriels.
