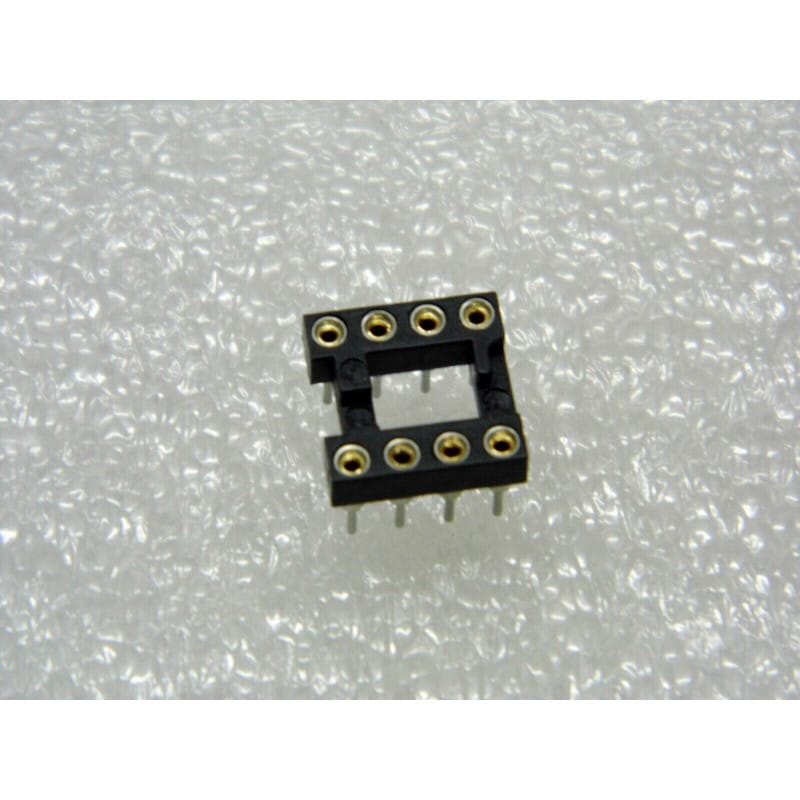

Le support tulipe 8 points (souvent écrit support tulipe 8 broches ou IC socket 8-pin) est un connecteur amovible pour circuit intégré, conçu pour recevoir des composants au format DIP-8 (boîtiers à 8 broches traversantes).
Ce lot de 10 pièces est un incontournable de l'atelier d'électronique pour le montage de circuits intégrés (tels que des amplificateurs opérationnels en boîtier double ou des petits superviseurs de tension). Il évite d'exposer directement les composants sensibles à la chaleur du fer à souder lors de l'assemblage ou du remplacement.
Fonction : Support de circuit intégré tulipe traversant (IC Socket).
Nombre de broches : 8 points / 8 broches (format DIP-8 / DIL-8).
Couleur : Noir (corps en plastique isolant moulé résistant à la chaleur).
Type de contacts : Contacts dits "tulipe" (usinés à haute précision, assurant un serrage mécanique optimal et durable des broches rondes ou plates des circuits intégrés).
Conditionnement : Lot de 10 pièces.
Repérage & Montage :
Repérage : L'encoche en demi-cercle située sur l'une des extrémités du corps plastique du support doit être rigoureusement orientée dans le même sens que le repère du circuit imprimé et du composant inséré (pour coïncider avec la broche 1).
Soudure sur PCB : Insérer le support directement sur le circuit imprimé et souder l'ensemble des 8 broches par le dessous. Les contacts tulipes usinés empêchent toute remontée de flux de soudure par capillarité vers l'intérieur du logement.
Recommandations d'Utilisation :
Protection thermique : Indispensable pour les composants délicats, rares ou onéreux, le support tulipe permet de souder le support sur la carte sans contrainte thermique pour le circuit intégré, qui vient s'enficher proprement en dernier.
Maintenance et dépannage : Facilite grandement le remplacement rapide d'un composant défectueux (par exemple, un amplificateur opérationnel ou un superviseur) sans nécessiter de dessoudage complexe au pistolet à air chaud ou à la pompe à dessouder.
