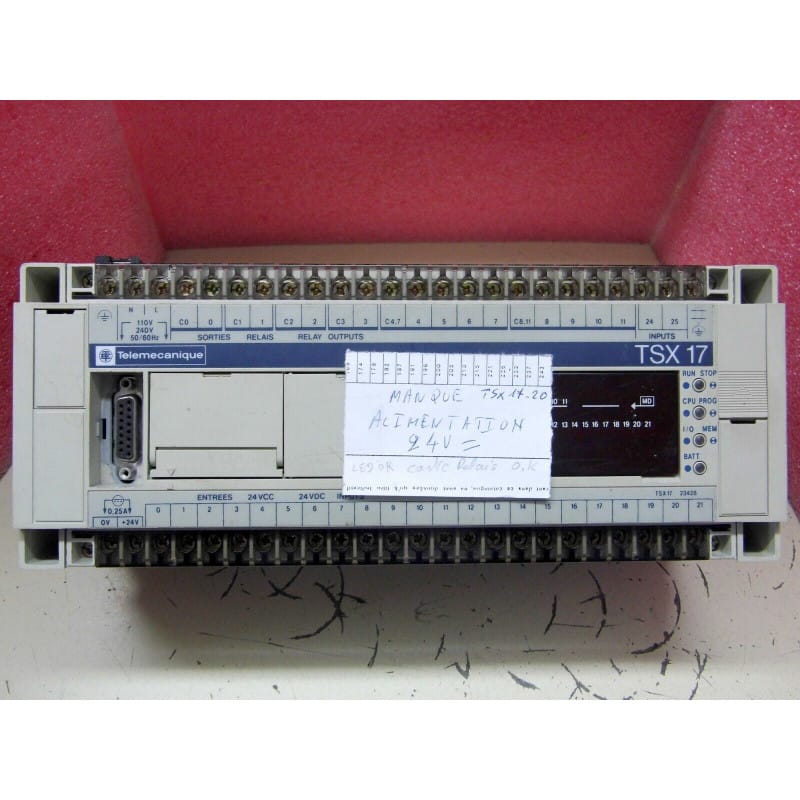

Cet automate programmable industriel monobloc (Télémécanique TSX Series Micro-PLC / TSX 17-20), portant la référence TSX1723428 (version V:1.4 / II:15), est un automate compact d'ancienne génération conçu par Télémécanique (Schneider Electric) pour la commande de petites machines automatisées, le relayage logique et la gestion de processus séquentiels d'atelier.
Le bloc est équipé de ses entrées logiques 24 V DC, de ses sorties sur carte relais fonctionnelles et de son bandeau de signalisation par voyants LED d'état (Run, Stop, Err, E/S). État atelier : les voyants LED et la carte relais sont testés et fonctionnels ; le circuit / module d'alimentation 24 V interne n'est pas présent / non fourni (nécessite une source externe ou un repiquage pour alimentation).
Sorties Relais Robustes : Permet la coupure et l'isolation directe de circuits sous différentes tensions (24 V DC, 110 V AC, 230 V AC) sans module d'interfaçage additionnel.
Format Monobloc Réputé : Appareil classique des installations industrielles des années 1990/2000, reconnu pour sa robustesse électrique et sa longévité en milieu hostile.
Signalisation Façade Intacte : Permet un repérage visuel direct de l'état des capteurs (entrées) et préactionneurs (sorties) grâce à la matrice de LED fonctionnelle.
Idéal pour la Maintenance de Parc : Pièce de remplacement stratégique pour dépanner une machine spéciale sans avoir à réécrire le programme applicatif vers un automate moderne (M221/M241).
Applications Recommandées :
Remplacement Standard sur Ligne de Production : Réparation rapide d'armoires d'automatisme équipées de TSX 17 sans modification mécanique du câblage.
Banc d'Essai & Sauvegarde de Programmes : Rapatriement de codes sources PL7-2 ou copie de cartouches mémoire EEPROM d'atelier.
Électronique & Pièces Détachées : Récupération de la carte mère, du fond de panier ou de la carte relais pour rétrofit d'un châssis défaillant.
Conseils d'Atelier & Raccordement Électrique :
Alimentation Externe 24 V DC : En l'absence de l'alimentation intégrée, injecter une tension 24 V DC stabilisée directement sur les borniers dédiés aux entrées et à l'électronique de commande en respectant scrupuleusement les polarités (+24 V / 0 V).
Raccordement Console / PC : La programmation ou le transfert de cartouche s'effectue via un câble convertisseur de type TSX PCX 1031 (liaison RS-232 vers port console TSX) ou via une console autonome TSX T317.
Protection des Contacts Relais : Pour prolonger la durée de vie des contacts de la carte relais lors du pilotage de charges inductives (bobines d'électrovannes ou de contacteurs), placer impérativement une diode de roue libre (en DC) ou un circuit RC antiparasite (en AC) aux bornes de la charge.
Équivalences & Familles Associées :
TSX 17-10 (modèles 20 E/S), TSX 17-20 (TSX1720 / TSX1724012), Cartouches TSX MCX 40 / TSX MCX 42, Schneider Modicon TSX Micro (TSX37).
Automatisme Industriel & API / Fabricant : Télémécanique (Schneider Electric) / Modèle : TSX 17-20 (TSX1723428) / Version : V1.4 II:15 / Sorties : Relais / État : LED et carte relais OK, sans alimentation 24 V.
