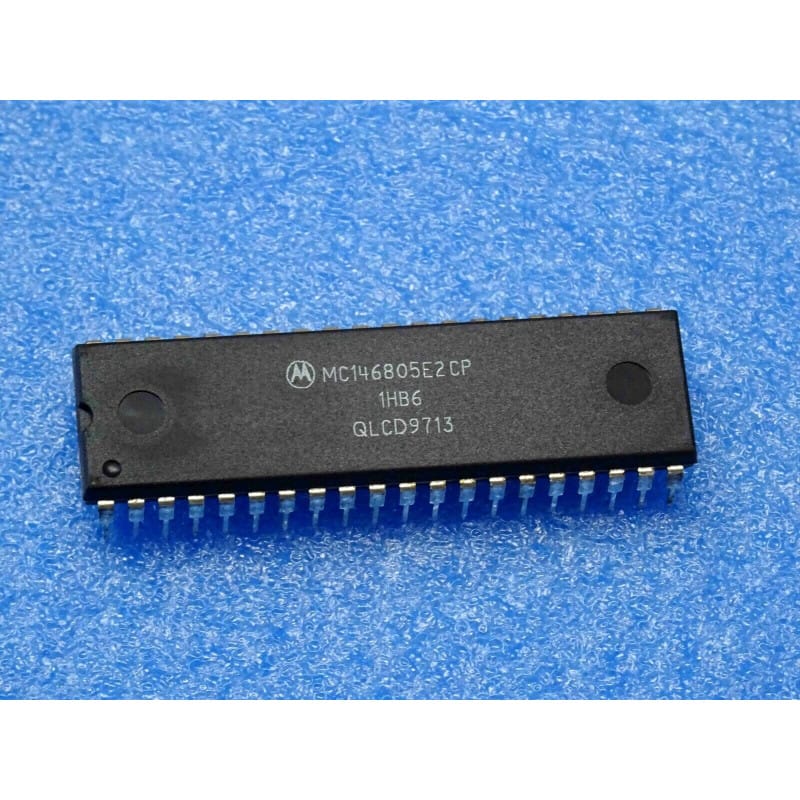

Le MC146805E2CP (souvent écrit ci MC 146805 E2CP ou ic MC146805E2CP) est un microprocesseur (MPU) 8 bits basse consommation basé sur la technologie CMOS, fabriqué historiquement par Motorola.
Ce composant emblématique de l'architecture M6805 intègre un jeu d'instructions optimisé pour les applications de contrôle et de traitement embarqué. Il est logé dans un grand boîtier double en ligne traversant en plastique de type DIP-40 (40 broches).
Fabricant : Motorola.
Fonction : Microprocesseur 8 bits CMOS (CMOS Microprocessor Unit - MPU).
Boîtier : DIP-40 (Dual In-line Package à 40 broches traversantes).
Signification de la référence :
MC146805 : Référence de la famille des processeurs et microcontrôleurs CMOS de l'architecture 6805 de Motorola.
E2 : Variante spécifique du modèle (souvent dotée de caractéristiques de bus ou de mémoire externe particulières, ou version de masquage/ROM/EPROM).
-CP : Désigne le boîtier plastique DIP (Dual in-line Plastic package).
Performances clés :
Technologie CMOS : Faible consommation d'énergie et excellente immunité au bruit, idéal pour les équipements portables ou industriels de l'époque.
Architecture 8 bits : Conçu pour le contrôle de périphériques, la gestion d'interfaces et le calcul bas niveau.
Repérage & Broches Clés (Boîtier DIP-40) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce microprocesseur nécessite un circuit d'horloge externe (oscillateur à quartz ou réseau RC) ainsi qu'une mémoire morte (ROM/EPROM) et une mémoire vive (RAM) externes pour constituer un système complet, s'agissant d'une unité centrale de type MPU (et non d'un microcontrôleur monopuce autonome).
Diagnostic Express (Absence de démarrage ou plantage système) :
Symptômes Courants en Atelier :
Le système ne démarre pas, aucune activité sur le bus de données ou d'adresses : Absence de signal d'horloge (quartz défectueux), ligne de réinitialisation (RESET) bloquée à l'état actif, ou défaillance de l'alimentation.
Chauffe anormale du boîtier DIP-40 : Court-circuit interne sur le rail d'alimentation VCC.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension d'alimentation principale (généralement +5V) sur la broche VCC par rapport à la masse (GND).
Contrôle de l'horloge et du Reset : Observer à l'oscilloscope la présence des oscillations sur les broches d'horloge et vérifier que la broche de reset revient bien à l'état haut après la mise sous tension.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 40 broches est vivement conseillée pour le remplacement ou la maintenance afin d'éviter de soumettre ce grand circuit intégré aux contraintes thermiques du fer à souder.
Précautions ESD : Manipuler le circuit en respectant rigoureusement les consignes de protection contre les décharges électrostatiques, en particulier pour les technologies CMOS anciennes.
