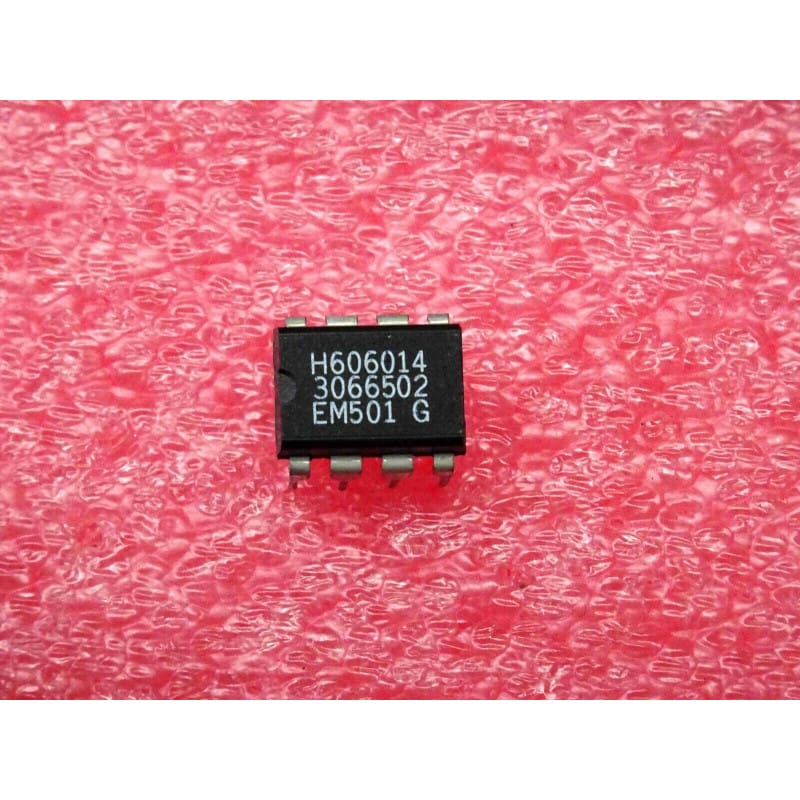

Le H606014 (développé par le constructeur historique américain Harris Semiconductor) est un circuit intégré monolithique d'époque conçu comme un moniteur de surveillance (Watchdog) auto-correcteur avec sortie d'alerte de baisse de tension (Self-Recovering Watchdog with Low-Line Output). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous un format classique plastique double en ligne à 8 broches (DIP8).
Ce circuit de sécurité d'époque est crucial pour assurer la fiabilité des systèmes à microprocesseurs ou microcontrôleurs (architectures d'époque 8 bits et 16 bits). Il surveille en permanence l'activité du processeur en attendant un signal périodique de sa part. Si le processeur se fige ou subit un bug logiciel (boucle infinie), le H606014 génère automatiquement une impulsion de réinitialisation (RESET) propre pour le relancer. En parallèle, il intègre un comparateur de précision qui détecte toute baisse anormale de la tension d'alimentation (Low-Line) afin de prévenir la corruption des données en mémoire avant que le système ne s'éteigne.
Surveillance active (Watchdog Timer) : Génère un signal de RESET automatique si le microprocesseur ne parvient pas à envoyer un signal de rafraîchissement à intervalle régulier.
Détection de baisse de tension (Low-Line Output) : Alerte le microprocesseur dès que la tension d'alimentation chute en dessous d'un seuil critique, permettant une sauvegarde d'urgence des données en mémoire RAM ou EEPROM.
Auto-Correction (Self-Recovering) : Conçu pour s'assurer que le système redémarre de manière stable et sécurisée après une anomalie de tension ou un plantage logiciel.
Brochage Standard Type (DIP8, vu du dessus) :
Broche 1 (GND) : Masse générale du circuit (0V).
Broche d'entrée Watchdog (WDI) : Reçoit l'impulsion périodique ("heartbeat") envoyée par une broche d'E/S du microprocesseur pour signaler que le logiciel tourne correctement.
Broche de sortie RESET : Connectée directement à l'entrée RESET du processeur pour le forcer à redémarrer en cas de plantage.
Broche de sortie LOW-LINE : Signal d'alerte de baisse d'alimentation (généralement relié à une entrée d'interruption non-masquable NMI du processeur).
Broche Vcc : Alimentation positive (tension logique standard d'époque, généralement +5V).
Test Rapide à l'Établi (Hors tension) :
Un court-circuit franc (0 ohm ou bip continu) entre la broche d'alimentation Vcc et la broche de masse (GND) indique que le circuit interne de détection ou de temporisation est détruit.
Conseils d'Atelier et Montage :
Préservation des cartes d'époque : Ces circuits de surveillance étant directement liés aux lignes vitales de démarrage du système, utilisez impérativement un support de précision tulipe DIP8 lors du remplacement sur votre carte mère ou automate industriel pour éviter de fragiliser les pistes de cuivre.
Soudage : Soudez le support avec un fer propre réglé à 280°C - 300°C maximum pendant 2 secondes par broche. Nettoyez parfaitement la zone à l'alcool isopropylique pur pour éviter tout courant de fuite parasite qui pourrait fausser la temporisation ou le seuil de détection analogique.
