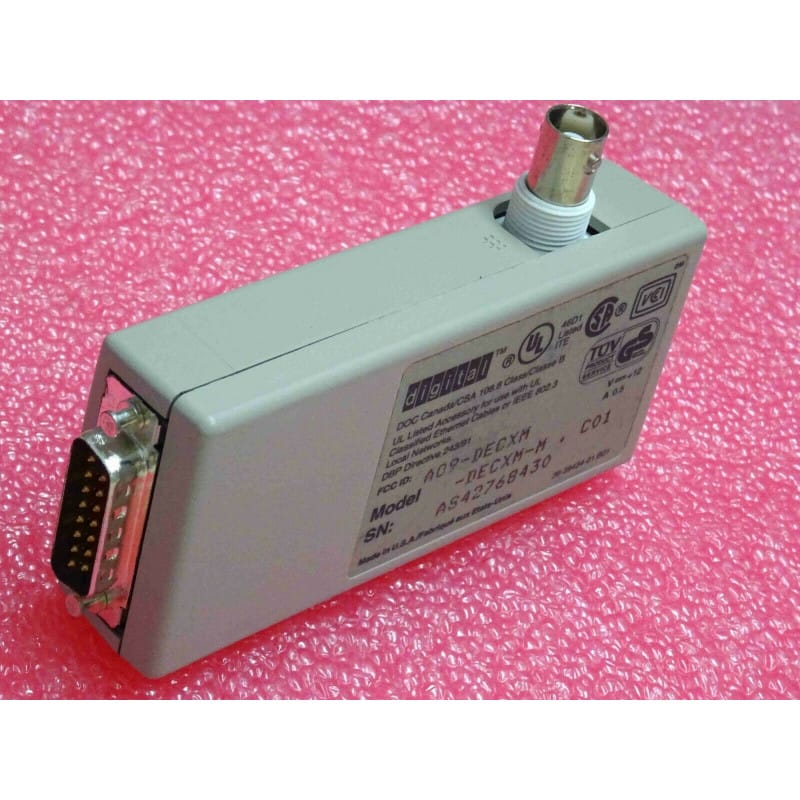

Le transceiver DECconnect DECXM-M (références A09-DECXM, modèle DECXM-M C01, référence carte/pièce 36-39434-01.B01) est une unité d'attachement au support MAU (Medium Attachment Unit / Ethernet Transceiver) conçue par Digital Equipment Corporation (DEC). Développé pour les stations de travail VAX, DECstation, AlphaServer, terminaux et contrôleurs réseau de l'écosystème DECnet / Ethernet historique, il assure l'interface et l'adaptation de niveau physique entre le port hôte Ethernet standard AUI (Attachment Unit Interface) et un segment de câble coaxial fin ThinWire (10BASE2 / RG-58, 50 Ohms).
Ce module compact permet de relier directement un équipement DEC ou un système informatique compatible à une dorsale ou boucle réseau coaxiale sans nécessiter de transceivers externes encombrants. Il intègre la gestion de la détection de collision (CD / Heartbeat SQE), la régénération de niveau logique, ainsi qu'une connectique coaxiale standard associée à une interface multibroches hôte. Cet exemplaire est complet avec sa boîte d'emballage d'origine et sa documentation technique constructeur.
Éléments Inclus dans le Pack
1× Transceiver Ethernet ThinWire DEC DECXM-M C01 (P/N 36-39434-01.B01).
1× Boîte d'Emballage d'Origine DEC.
1× Documentation Technique / Manuel Utilisateur Constructeur d'Origine.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées en Réseau DEC / Informatique Vintage :
Restauration de Stations VAX & Alpha : Permet de réintégrer une machine DEC vintage sur un brin coaxial 10BASE2 ou de la connecter à un pont réseau/convertisseur moderne.
Préservation & Collection : Pièce complète avec boîte et notice, idéale pour les laboratoires de rétro-informatique ou les bancs de maintenance d'infrastructures industrielles critiques encore exploitées sous OpenVMS / Ultrix.
Consignes de Câblage ThinWire (10BASE2) :
Respecter l'impédance nominale du câble coaxial (50 Ohms type RG-58 A/U ou C/U).
Veiller à ce que chaque extrémité de la ligne de bus coaxiale soit fermée par un bouchon de terminaison 50 Ohms (dont l'un doit être mis à la terre du châssis selon les spécifications DECnet/IEEE 802.3).
Précautions d'Installation :
Enficher fermement le connecteur hôte hors tension ou en respectant les consignes de manipulation antistatique (ESD).
Éviter toute traction mécanique sur la connectique coaxiale raccordée au transceiver.
Réseaux Informatiques Vintage, Informatique Industrielle & Câblage DECnet / Fabricant : DIGITAL EQUIPMENT CORP. (DEC) / Modèle : DECXM-M C01 (A09-DECXM) / Réf : 36-39434-01.B01 / Type : Transceiver Ethernet ThinWire / Inclus : Boîte d'origine et documentation / État : 100% Neuf de stock d'origine (NOS).
