Lot de 5 diodes de redressement de puissance rapide à avalanche contrôlée en verre fritté (Fast Soft-Recovery Controlled Avalanche Sintered Glass Diode) de référence BYW96E (BYW 96 E / BYW96 / série BYW95 à BYW96) fabriquées par PHILIPS (Philips Semiconductors / NXP / Vishay Telefunken), conçu pour les techniciens de maintenance en électronique de puissance, concepteurs d'alimentations à découpage (SMPS), spécialistes des convertisseurs résonnants, dépanneurs de variateurs de vitesse et électroniciens d'atelier.

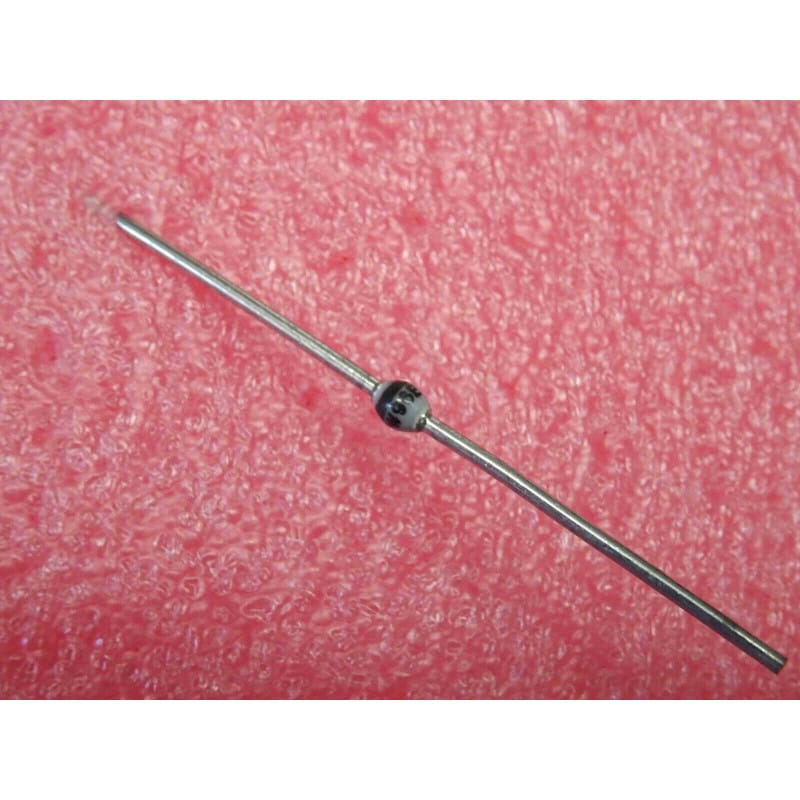

La diode Philips BYW96E est un composant de puissance haute fiabilité logé dans le boîtier axial en verre fritté étanche haute dissipation SOD-64 (Sinterglass). Elle se distingue par l'association d'une très haute tenue en tension inverse, d'un comportement d'avalanche contrôlée non destructif et d'une commutation rapide à recouvrement doux (Fast Soft-Recovery). Elle présente une tension inverse continue de blocage (VR) et une tension inverse répétitive de crête (VRRM / Ur) de 1000 V (1 kV), un courant direct moyen nominal (IF / IF(AV)) de 3,0 A (à température de broche TL = 60°C), et garantit un temps de recouvrement inverse rapide (trr) typiquement compris entre 250 ns et 300 ns max. Sa structure hermétique scellée sous vide dans du verre fritté lui confère une immunité totale face aux surtensions transitoires inductives, une résistance thermique optimale et une excellente longévité sur les étages primaires et secondaires haute tension.
Composants Électroniques & Semi-conducteurs / Fabricant : PHILIPS (Philips Semiconductors / NXP) / Référence Fabricant : BYW96E (Série BYW95A-E à BYW96A-E / Suffixe E = 1000V) / Type de Composant : Diode de puissance rapide à avalanche contrôlée sous verre fritté (Fast Recovery Sinterglass Diode) / Tension Inverse Répétitive Max (VRRM / Ur) : 1000 V (1 kV) / Tension Continue Inverse Max (VR) : 1000 V / Tension de Claquage Avalanche Min (VBR) : 1050 V à 1100 V / Courant Direct Moyen Nominal (IF / IF(AV)) : 3,0 A (à TL = 60°C / longueur de broche 10 mm) / Courant de Surcharge Crête (IFSM) : 70 A à 80 A (onde demi-sinus 10 ms) / Énergie d'Avalanche Inverse Admissible (ER) : 10 mJ à 20 mJ (absorption d'impulsion sans claquage) / Temps de Recouvrement Inverse (trr) : 250 ns à 300 ns max / Chute de Tension Directe Max (VF) : Typiquement 1,1 V à 1,25 V sous 3 A / Courant Inverse de Fuite (IR) : Inférieur à 5 µA sous 1000 V à 25°C / Boîtier Mécanique : Axial verre fritté hermétique SOD-64 (résistance thermique renforcée, perle de verre haute densité) / Conditionnement : Lot de 5 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), perles de verre fritté intactes, broches étamées propres et sans oxydation, jamais monté. Composant haute fiabilité pour alimentations SMPS, circuits snubbers RCD, étages de puissance TV/moniteurs et électronique industrielle.
Technologie Avalanche Contrôlée (Controlled Avalanche) :
Absorbe les pointes de surtension transitoires inverses sans destruction ni dégradation de la jonction silicium.
Haute Tenue en Tension Inverse (1000 V / 1 kV) :
Sécurité maximale pour les bus continus 325 V à 400 V DC redressés à partir du secteur 230 V AC.
Capacité en Courant Soutenue (3 A sous 1000 V) :
Trois fois la capacité d'une diode 1 A classique (type BA159 ou BYW56), évitant l'échauffement sur les alimentations de moyenne et forte puissance.
Commutation Rapide à Recouvrement Doux (trr sous 250-300 ns) :
Réduit considérablement les pertes par commutation et supprime les suroscillations parasites HF (bruits CEM).
Boîtier Verre Fritté Hermétique SOD-64 :
Insensibilité totale à l'humidité et au vieillissement, avec une température de jonction admissible jusqu'à 175°C.
Qualité Constructeur Philips d'Origine :
Composant professionnel de référence pour les équipements industriels, médicaux et audio de haute exigence.
État : Pièces neuves d'origine (NOS), broches étamées prêtes pour insertion traversante et brasage franc.
Grandes Lignes d'Utilisation & Raccordement :
Repérage de Polarité : La bague claire peinte sur le corps en verre fritté indique la broche Cathode (sortie du pôle positif continu redressé).
Différence de Format SOD-57 vs SOD-64 : Le boîtier SOD-64 présente une perle de verre fritté plus large et des broches plus épaisses que le SOD-57 (utilisé pour les modèles 2 A comme la BYW56), lui permettant d'évacuer thermiquement la puissance liée aux 3 A continus.
Applications Clés en Réparation & Conception :
Circuits Snubbers & Écrêteurs RCD : Placée au primaire des transformateurs Flyback pour clamper la surtension de fuite inductive sans surchauffe.
Redressement Secondaire Haute Tension : Pour générer des rails continus 100 V à 400 V DC à partir de transformateurs de découpage HF.
Diodes de Roue Libre Haute Tension : Protection efficace lors de la coupure de bobines, relais de puissance et solénoïdes sous haute tension.
Précautions de Montage : Pour exploiter le courant nominal de 3 A, souder en conservant une longueur de broche d'au moins 6 à 10 mm et raccorder sur des pastilles/pistes de cuivre étendues pour assurer le drainage thermique par conduction. Maintenir la patte avec une pince plate lors du pliage pour préserver le scellement verre fritté.
