Diode de puissance en silicium passivé à commutation rapide haute tension (High-Voltage Fast Recovery Silicon Rectifier Diode) de référence constructeur PLR 15 T (PLR15T / série PLR 10 à PLR 18 / équivalents BY298, BY228, BY448, RGP15M, UF4007 surclassée) fabriquée par la division semi-conducteurs historique Thomson-CSF (Thomson Semi-conducteurs), conçue pour les techniciens de maintenance en électronique de puissance, spécialistes de la réparation de moniteurs/téléviseurs à tube cathodique (CRT), alimentations à découpage haute tension (SMPS), circuits d'amortissement (snubbers THT) et électroniciens d'atelier.

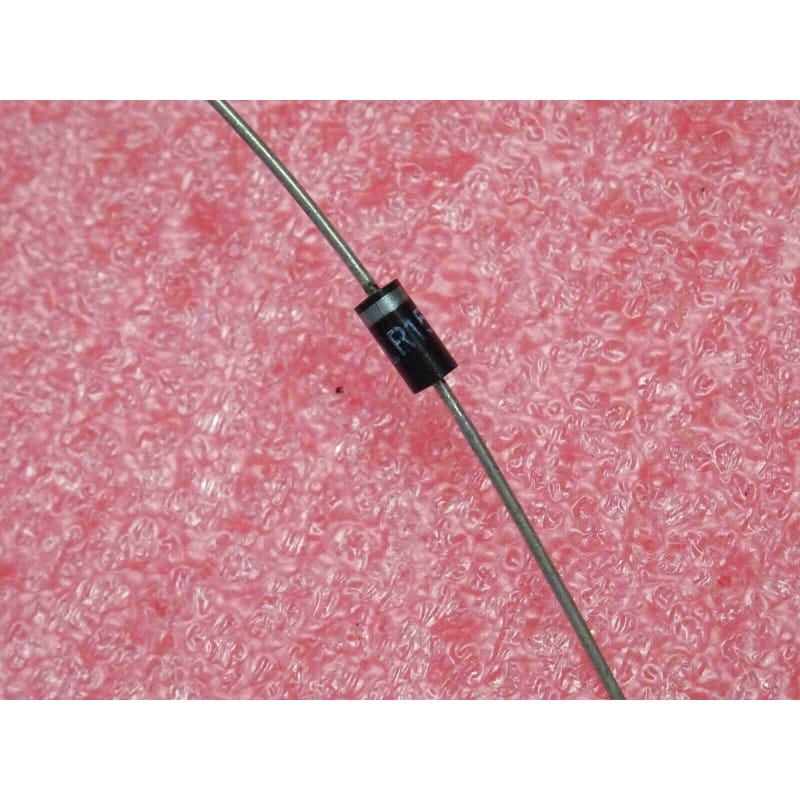

La diode Thomson PLR 15 T est un semi-conducteur robuste encapsulé dans le boîtier axial en plastique moulé ignifugé haute isolation DO-41 / F126 (DO-204AL). Spécialement développée pour les étages de balayage horizontal ligne (étages de déviation/récupération), les circuits de focalisation THT et les convertisseurs résonnants, elle supporte une tension inverse de crête répétitive (VRRM / Urrm) de 1500 V (1,5 kV) (tension continue de blocage VR de 1500 V), délivre un courant direct moyen nominal (IF(AV) / IO) de 1,0 A (en continu à température ambiante standard), et encaisse un courant de surcharge crête non répétitif (IFSM) de 30 A à 40 A (onde demi-sinus 10 ms). Sa structure silicium passivée lui assure un temps de recouvrement inverse court (trr typiquement compris entre 200 ns et 350 ns), limitant les pertes par commutation et les rayonnements parasites sous très haute tension.
Très Haute Tenue en Tension Inverse 1500 V (1,5 kV / VRRM) :
Dimensionnée pour encaisser les pointes de surtension inductives sévères des transformateurs Flyback / THT et des convertisseurs résonnants haute tension.
Commutation Rapide & Pertes Réduites (trr ~200-350 ns) :
Permet un fonctionnement optimal sur des fréquences de découpage et de balayage ligne (15 kHz à plus de 100 kHz) sans surchauffe dynamique.
Format Axial Universel DO-41 / F126 Haute Isolation :
Résine plastique ignifugée (UL 94V-0) assurant une excellente tenue diélectrique contre les amorçages et arcs électriques sous plus de 1000 V.
Fabrication Historique Thomson-CSF :
Semi-conducteur de haute qualité issu des fonderies françaises Thomson, réputé pour la stabilité de sa jonction et sa fiabilité dans les étages haute tension.
Faible Courant Inverse de Fuite (< 5 µA sous 1500 V à 25°C) :
Évite l'emballement thermique sur les rails haute tension continus.
État : Pièce neuve de stock d'époque (NOS / New Old Stock Genuine Thomson), broches axiales étamées d'origine sans oxydation, prêtes pour le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague blanche (ou argentée/colorée) peinte sur le corps noir repère la Cathode (sortie du pôle positif continu + en montage redresseur).
Raccordement Électrique :
L'Anode (côté sans bague) est reliée au nœud de commutation ou au collecteur du transistor de puissance ligne.
La Cathode (côté bague) est reliée au rail positif continu ou au nœud de clamp/snubber.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Sens direct (Pointe rouge sur l'Anode, pointe noire sur la Cathode côté bague) : Conduction mesurée entre 0,50 V et 0,68 V (seuil de jonction silicium normal sous faible courant de test).
Sens inverse : Affichage circuit ouvert / hors échelle (0L), attestant d'un isolement parfait sous basse tension.
Domaines d'Application Clés en Atelier :
Circuits d'Amortissement & Clamping THT (RCD Snubbers) : Protection des transistors MOSFETs, IGBTs ou bipolaires de commutation contre les pointes de résonance des transformateurs haute tension.
Étages de Balayage Ligne CRT / TV Vintage : Diode de récupération/damper rapide sur moniteurs arcade, téléviseurs et oscilloscopes cathodiques.
Redressement Secondaire Haute Tension : Génération de tensions auxiliaires continues (200 V à 1000 V DC) sur transformateurs Flyback.
Diodes de Roue Libre Haute Tension : Protection sur bobines de relais haute tension, freins électromagnétiques et déclencheurs industriels.
Consignes de Montage & Sécurité Haute Tension :
Maintenir un espacement suffisant (clearance / creepage) sur le circuit imprimé autour des broches pour éviter tout amorçage d'arc électrique sous 1500 V.
Pour le cambrage des broches axiales, maintenir impérativement la patte avec une pince plate à au moins 2 mm du corps plastique afin de ne pas contraindre les scellements internes.
Réaliser la soudure avec un fer régulé en limitant le temps de chauffe à moins de 3 secondes par patte.
Composants Électroniques & Semi-conducteurs / Fabricant Historique : Thomson-CSF (Thomson) / Référence Constructeur : PLR 15 T (Variantes d'écriture : PLR15T / PLR 15T / PLR15 / Série Thomson PLR / Équivalents : BY298, BY228, BY448, RGP15M, BYX55-1500) / Type de Composant : Diode de redressement rapide haute tension au silicium 1 A / 1500 V (High-Voltage Fast Recovery Rectifier Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 1500 V (1,5 kV) / Tension Continue de Blocage Max (VR) : 1500 V / Tension Efficace d'Entrée Max (VRMS) : 1050 V AC / Courant Direct Moyen Nominal (IF(AV) / IO) : 1,0 A / Courant de Surcharge Crête Non Répétitif (IFSM) : 30 A à 40 A (onde demi-sinus 10 ms à 25°C) / Temps de Recouvrement Inverse (trr) : ~200 ns à 350 ns / Chute de Tension Directe Typique (VF) : ~1,2 V sous 1,0 A (max 1,5 V à 25°C) / Courant Inverse de Fuite : Inférieur à 5 µA sous 1500 V à 25°C / Boîtier Mécanique : Axial plastique surmoulé haute isolation DO-41 / F126 (DO-204AL résine ignifugée UL 94V-0) / Température de Fonctionnement : -65°C à +150°C / État : Neuf de stock d'époque (NOS / New Old Stock Genuine Thomson), broches axiales étamées d'origine sans oxydation, jamais soudé. Composant haute tension indispensable pour circuits snubber THT, balayage ligne CRT, alimentations à découpage 1500V et maintenance générale d'électronique de puissance vintage.
