Lot de 5 diodes de redressement de puissance au silicium passivé à avalanche contrôlée (Glass Passivated Controlled Avalanche Power Rectifier Diode) de référence standard universelle JEDEC 1N5061 (1N 5061 / série 1N5059 à 1N5062 / équivalents BYW54, BYW55, BYX55-600, 1N5406, GP20J) (fabricants de référence : Vishay Telefunken, Philips / NXP, Motorola Semiconductor, Microsemi, Solid State Devices Inc., Unitrode), conçu pour les techniciens de maintenance industrielle, spécialistes de la restauration d'appareils audio/vidéo vintage, concepteurs d'alimentations linéaires et à découpage, chargeurs et électroniciens d'atelier.

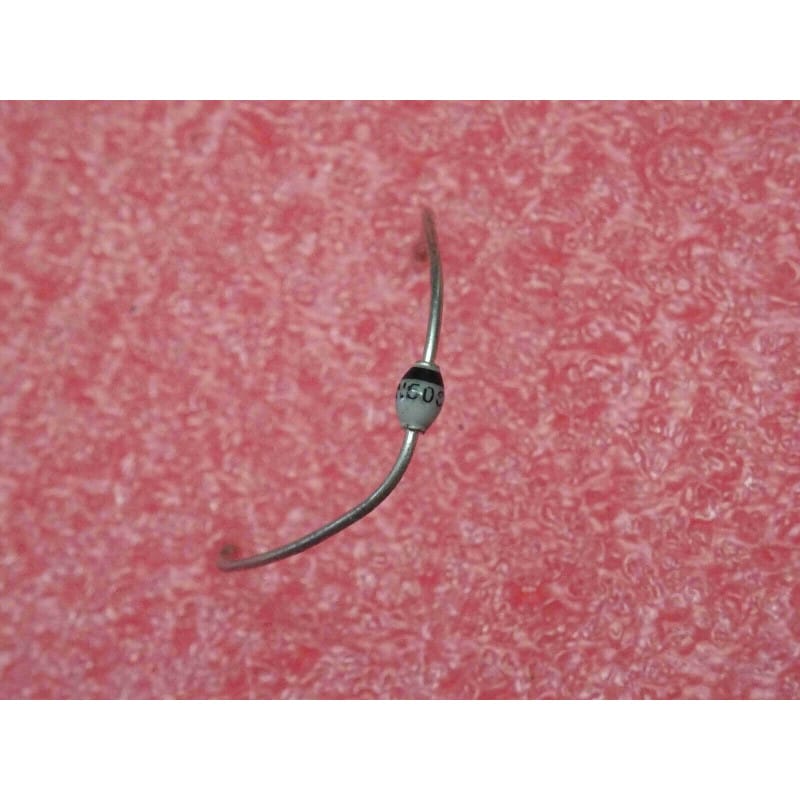

La diode 1N5061 est un semi-conducteur de redressement de puissance robuste à jonction passivée sous verre étanche encapsulé dans un boîtier axial renforcé (format axial type SOD-57 / DO-204AP / DO-15). Conçue pour offrir une tenue en tension supérieure et une absorption sécurisée des surtensions transitoires, elle supporte une tension inverse de crête répétitive (VRRM / Urrm) de 600 V (tension continue de blocage VR de 600 V / tension efficace d'entrée max VRMS de 420 V AC), délivre un courant direct moyen nominal (IF / IF(AV) / IO) soutenu de 2,0 A (jusqu'à TA = 75°C avec dissipation par broches), et encaisse un courant de surcharge crête non répétitif (IFSM) de 50 A (onde demi-sinus 10 ms / 8,3 ms). Sa structure passivée lui confère une capacité d'avalanche contrôlée permettant de dissiper des surtensions inductives sans claquage, un courant de fuite inverse quasi-nul (inférieur à 5 µA sous 600 V à 25°C) et une excellente longévité sur les étages d'alimentation reliés au réseau 230 V AC.
Tenue en Tension Élevée 600 V (VRRM 600 V) :
Parfaitement dimensionnée pour le redressement direct secteur 230 V AC (crête à 325 V) et les secondaires de transformateurs haute tension avec une large marge de sécurité face aux perturbations.
Capacité en Courant Continu Renforcée (2 A Réels) :
Deux fois le débit d'une diode standard 1N4007 (1 A), réduisant considérablement l'échauffement sur les alimentations d'atelier et les modules audio de puissance.
Technologie Silicium Passivé / Avalanche Contrôlée :
Absorbe les pointes de surtension transitoires sans dégradation de la jonction silicium.
Boîtier Axial Robuste Haute Dissipation :
Broches étamées épaisses en cuivre massif assurant une dissipation calorifique efficace directement vers les pistes du circuit imprimé.
Interchangeabilité & Remplacement Facile :
Remplace et surclasse directement les modèles de calibres inférieurs de la série (1N5059 200V/2A, 1N5060 400V/2A) ainsi que les diodes universelles type 1N4005 à 1N4007 (1A).
État : Pièces neuves de stock d'origine (NOS / New Old Stock), broches axiales étamées propres et sans oxydation, prêtes pour l'insertion et le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague blanche (ou argentée/colorée) peinte sur le corps du composant repère la Cathode (sortie du pôle positif continu + en montage redresseur).
Raccordement Électrique :
L'Anode (côté opposé à la bague) est reliée au transformateur ou à l'arrivée alternative.
La Cathode (côté bague) est reliée au pôle positif du banc de condensateurs ou rail continu.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bague) -> conduction mesurée entre 0,50 V et 0,62 V (seuil de jonction silicium normal).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés en Atelier :
Ponts de Graetz Discrets 2 A : Réalisation ou remise en état d'étages de redressement pour transformateurs d'atelier, amplificateurs audio Hi-Fi et alimentations linéaires 12 V, 24 V, 48 V DC.
Redressement Primaire Secteur 230 V AC : Sécurisation de l'entrée d'alimentations contre les surtensions du réseau grâce à la tenue de 600 V et l'avalanche contrôlée.
Diode de Roue Libre (Freewheeling) : Protection contre les surtensions inductives sur de gros relais industriels, freins moteurs et électrovannes sous 24 V à 230 V DC.
Protection Anti-Retour / Séparation d'Alimentation : Montée en série pour protéger les circuits électroniques contre les inversions de polarité jusqu'à 2 A continus.
Consignes de Montage & Brasage :
Conserver au moins 6 à 8 mm de longueur de broche entre le corps du composant et le circuit imprimé pour assurer un bon transfert thermique vers les pistes de cuivre.
Réaliser la soudure avec un fer régulé en limitant le temps de chauffe à moins de 3 secondes par broche.
Composants Électroniques & Semi-conducteurs / Référence Standard : 1N5061 (Standard JEDEC / Variantes d'écriture : 1N 5061 / Série 1N5059 à 1N5062 / Équivalents : BYW54, BYW55, BYX55-600, 1N5406, GP20J) / Type de Composant : Diode de redressement de puissance silicium passivé à avalanche contrôlée (Glass Passivated Controlled Avalanche Rectifier Diode) / Tension Inverse Répétitive Max (VRRM / Urrm) : 600 V / Tension Continue de Blocage Max (VR) : 600 V / Tension Efficace d'Entrée Max (VRMS) : 420 V AC / Courant Direct Moyen Nominal (IF / IF(AV) / IO) : 2,0 A (à TA = 75°C) / Courant de Surcharge Crête Non Répétitif (IFSM) : 50 A (onde demi-sinus 10 ms à 25°C) / Chute de Tension Directe Max (VF) : ~0,95 V sous 2,0 A (max 1,1 V à 25°C) / Courant Inverse de Fuite : Inférieur à 5 µA sous 600 V à 25°C / Boîtier Mécanique : Axial traversant verre fritté / plastique surmoulé ignifugé UL 94V-0 (format SOD-57 / DO-204AP / DO-15) / Conditionnement : Lot de 5 pièces / Température de Fonctionnement : -65°C à +175°C / État : Neuf de stock d'origine (NOS / New Old Stock), broches axiales étamées d'usine propres et sans oxydation, jamais soudé. Composant standard de haute fiabilité indispensable pour ponts redresseurs 2A, alimentations secteur 230V, chargeurs de batterie et maintenance générale d'électronique de puissance.
