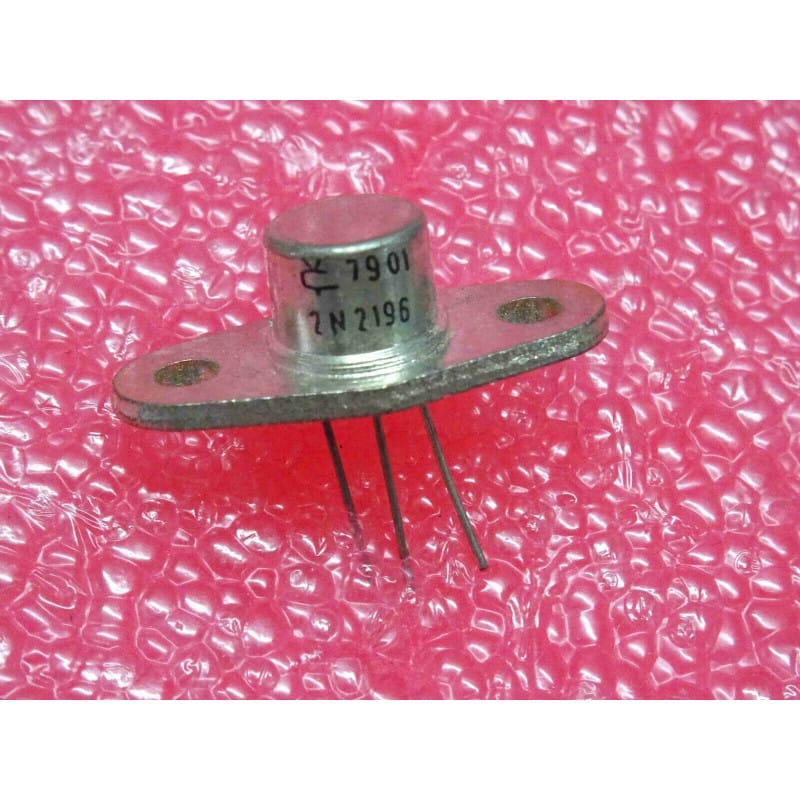

Transistor Bipolaire NPN Silicium 2N2196 – Boîtier Métallique Robuste (Moyenne Puissance & Commutation)

Transistor Bipolaire NPN Silicium 2N2196 – Boîtier Métallique Robuste (Moyenne Puissance & Commutation)

(0 avis)
4,58 € 4,58 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de moyenne puissance (Silicon NPN Medium-Power Transistor), référence classique 2N2196 logée dans son boîtier métallique étanche à embase (généralement format TO-5 ou boîtier métallique renforcé de type cylindrique). Conçu spécifiquement pour les étages de commutation rapide, les régulateurs de tension linéaires, les circuits logiques discrets et les montages industriels exigeant un composant silicium de grande robustesse sous un calibre de courant de 1A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium moyenne puissance (Medium-Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure robuste optimisée pour la commutation et la régulation
Référence Constructeur2N2196 (Format standard JEDEC boîtier métallique)
Format du BoîtierBoîtier métallique cylindrique étanche à 3 broches avec embase de fixation
Tension Collecteur-Émetteur Max (Vceo)Tension de service adaptée aux alimentations et circuits de commande bas/moyen niveau
Courant de Collecteur Continu Max (Ic)1 A (calibre de courant robuste pour commuter des charges de puissance intermédiaire)
Gain en Courant Continu (hFE)hFE stable et régulier (caractéristique des fabrications professionnelles d'époque)
Puissance Dissipable Maximale (Pd / Ptot)Dissipation thermique optimisée par l'enveloppe métallique
Plage de Température de Jonction (Tj)-65°C à +175°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsRestauration d'équipements électroniques professionnels vintage, alimentations stabilisées, circuits de commande de relais et maintenance industrielle

Points Forts & Spécificités Techniques

  • Boîtier Métallique Robuste : Assure une excellente protection thermique et un blindage électromagnétique complet par rapport aux boîtiers plastiques, garantissant une grande stabilité en régime permanent.

  • Calibre de 1 A Polyvalent : Offre une marge de courant confortable pour piloter des charges de taille modérée (relais, voyants, étages drivers).

  • Fiabilité de Stock Ancien : Composant authentique d'époque, idéal pour la maintenance et la restauration à l'identique de matériel analogique ou de mesure ancien.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier Métallique (Composant vu du dessous, broches pointant vers le bas, ergot de l'embase repéré) :

    • Broche 1 : Émetteur (E) (située à proximité immédiate de l'ergot de repérage)

    • Broche 2 : Base (B) (broche centrale)

    • Broche 3 : Collecteur (C) (broche opposée, souvent reliée en interne à l'enveloppe métallique du boîtier)

    • Rappel d'atelier : Repérez toujours l'ergot de la collerette pour identifier correctement l'émetteur et le collecteur. Notez que le boîtier métallique est fréquemment au potentiel du collecteur ; prévoyez un isolement si nécessaire.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche centrale) et la touche noire (-) successivement sur l'Émetteur et sur le Collecteur. L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN de moyenne puissance 2N2196 boîtier métallique neuf.
