Transistor Bipolaire NPN Silicium de Puissance 2N3441 – Boîtier Métallique TO-3 (140 V Vceo / 160 V Vcb – 3 A – Amplification & Commutation)

Transistor Bipolaire NPN Silicium de Puissance 2N3441 – Boîtier Métallique TO-3 (140 V Vceo / 160 V Vcb – 3 A – Amplification & Commutation)

(0 avis)
5,83 € 5,83 € (Toutes taxes comprises)

Ajouter au panier

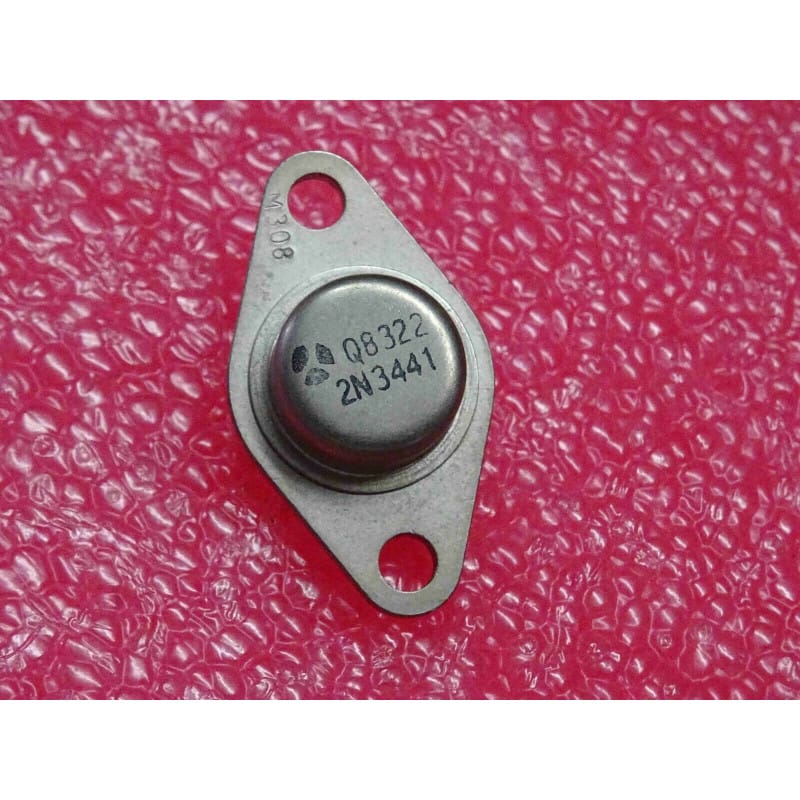

Transistor au silicium de type NPN de puissance moyenne (Silicon NPN Power Transistor), référence classique 2N3441 logée dans son robuste boîtier métallique étanche à bride TO-3 (TO-204AA). Conçu spécifiquement pour les étages de sortie audio basse fréquence, les régulateurs de tension linéaires, les alimentations stabilisées et les circuits de commutation industrielle exigeant une haute tension de service de 140V sous un courant de 3A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Référence Constructeur2N3441 (Format standard JEDEC TO-3 / TO-204AA)
Format du BoîtierBoîtier métallique étanche à bride TO-3 à 2 broches (le corps métallique servant de collecteur)
Tension Collecteur-Émetteur Max (Vceo)140 V (forte tenue en tension adaptée aux alimentations stabilisées et étages de commande)
Tension Collecteur-Base Max (Vcbo)160 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)7 V
Courant de Collecteur Continu Max (Ic)3 A (calibre de courant robuste pour commuter ou réguler des charges intermédiaires)
Gain en Courant Continu (hFE)hFE stable (compris généralement entre 20 et 70 à Ic = 1 A)
Puissance Dissipable Maximale (Pd / Ptot)30 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsAlimentations régulées de laboratoire, amplificateurs audio, circuits de contrôle de moteurs et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (140 V) : Permet d'évoluer en toute sécurité dans des environnements soumis à des tensions continues importantes ou à des régulations exigeantes.

  • Boîtier Métallique TO-3 Indestructible : Offre une dissipation thermique optimale et une excellente résistance mécanique pour les montages professionnels.

  • Robustesse Industrielle : Composant de référence pour la restauration de matériels analogiques et d'alimentations de laboratoire classiques.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-3 (Composant vu de face, les deux broches vers le bas, collerette horizontale orientée vers vous) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Bride : Collecteur (C) (la collerette et le boîtier entier sont reliés électriquement au collecteur)

    • Rappel d'atelier : Le corps métallique sous tension de collecteur nécessite impérativement l'utilisation d'un kit d'isolation (feuillet en mica ou en silicone) et de canons isolants pour chaque vis de fixation si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de gauche) et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Boîtier métallique (Collecteur). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor de puissance NPN 2N3441 boîtier TO-3 neuf.
