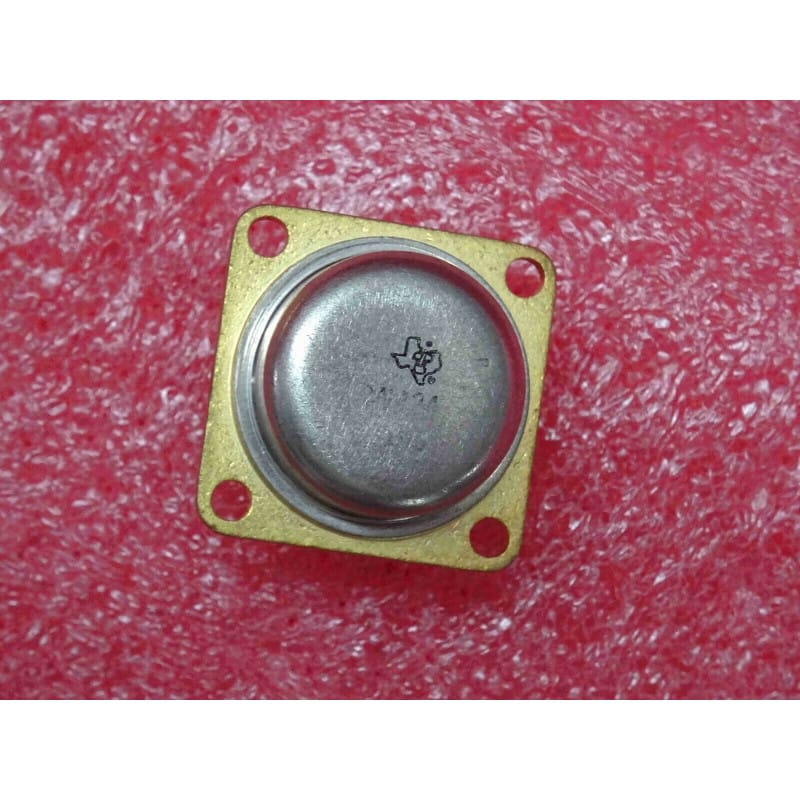

Transistor Bipolaire NPN Silicium Texas Instruments 2N424 – Boîtier Métallique Industriel TO-3 (50 V Vceo / 2 A Ic – Moyenne Puissance & Commutation)

Transistor Bipolaire NPN Silicium Texas Instruments 2N424 – Boîtier Métallique Industriel TO-3 (50 V Vceo / 2 A Ic – Moyenne Puissance & Commutation)

(0 avis)
29,17 € 29,17 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de moyenne puissance (Silicon NPN Power Transistor), issu des fabrications historiques de Texas Instruments (TI), référence classique 2N424 logée dans son boîtier métallique lourd à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les alimentations stabilisées linéaires, les convertisseurs de tension, les amplificateurs audio et les circuits de commutation industrielle exigeant un composant silicium de grande robustesse thermique sous un calibre de 2A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure mesa ou planaire de puissance historique
Fabricant d'OrigineTexas Instruments (TI)
Référence Constructeur2N424 (Format standard JEDEC TO-3 / TO-204AA)
Format du BoîtierBoîtier métallique lourd à bride TO-3 à 2 broches de commande sur l'embase
Tension Collecteur-Émetteur Max (Vceo)50 V (tension de service robuste adaptée aux alimentations et circuits de commande)
Tension Collecteur-Base Max (Vcbo)60 V (tension maximale admissible jonction collecteur-base)
Courant de Collecteur Continu Max (Ic)2 A (calibre de courant robuste pour commuter ou réguler des charges de puissance intermédiaire)
Gain en Courant Continu (hFE)hFE stable (caractéristique des fabrications professionnelles nord-américaines d'époque)
Puissance Dissipable Maximale (Pd / Ptot)Forte dissipation thermique (adapté aux régimes permanents avec radiateur en aluminium)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsAlimentations régulées linéaires, amplificateurs audio vintage, régulateurs de tension et maintenance d'équipements électroniques professionnels anciens

Points Forts & Spécificités Techniques

  • Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique et mécanique, garantissant une évacuation optimale des calories vers les radiateurs en aluminium massif.

  • Qualité Texas Instruments d'Époque : Composant historique nord-américain de grande fiabilité, très recherché pour la restauration à l'identique de matériel analogique robuste.

  • Calibre de 2 A Polyvalent : Offre une excellente marge de sécurité pour piloter des étages de sortie modérés ou des régulations de tension de table.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

    • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN de puissance Texas Instruments 2N424 boîtier TO-3 neuf.
