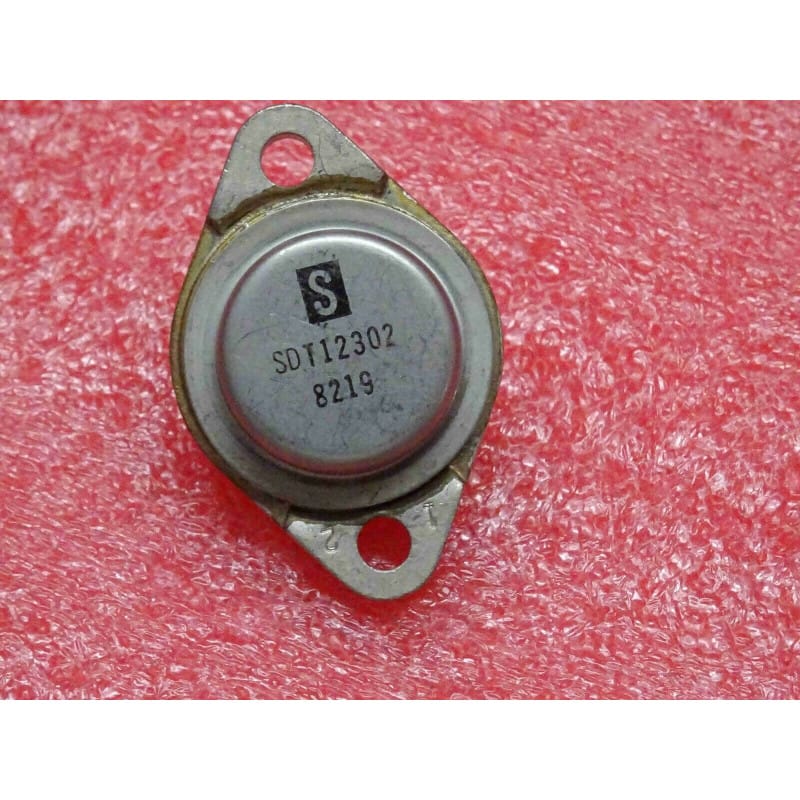

Transistor Bipolaire NPN Silicium de Puissance SDT12302 (SDT 12302) – Boîtier Métallique Industriel TO-3 (120 V Vceo / 10 A Ic – Commutation & Alimentations)

Transistor Bipolaire NPN Silicium de Puissance SDT12302 (SDT 12302) – Boîtier Métallique Industriel TO-3 (120 V Vceo / 10 A Ic – Commutation & Alimentations)

(0 avis)
15,83 € 15,83 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de puissance (Silicon NPN Power Transistor), référence industrielle classique SDT12302 logée dans son robuste boîtier métallique étanche à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les alimentations stabilisées linéaires, les onduleurs, les convertisseurs et les circuits de commutation de puissance exigeant un composant à haute tenue en tension sous un calibre de 10A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale de puissance
Référence ConstructeurSDT12302 (Format standard JEDEC TO-3 / TO-204AA)
Format du BoîtierBoîtier métallique lourd à bride TO-3 à 2 broches de commande sur l'embase
Tension Collecteur-Émetteur Max (Vceo)120 V (forte tenue en tension adaptée aux alimentations redressées et équipements industriels)
Tension Collecteur-Base Max (Vcbo)140 V (tension maximale admissible jonction collecteur-base)
Courant de Collecteur Continu Max (Ic)10 A (calibre de courant robuste pour commuter ou réguler des charges substantielles)
Gain en Courant Continu (hFE)hFE stable et contrôlé sous forte charge (caractéristique des fabrications professionnelles de puissance)
Puissance Dissipable Maximale (Pd / Ptot)100 W à 115 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsAlimentations stabilisées de laboratoire, onduleurs, variateurs et maintenance d'équipements industriels ou professionnels vintage

Points Forts & Spécificités Techniques

  • Haute Tenue en Tension (120V Vceo) : Offre une marge de sécurité importante face aux surtensions transitoires dans les étages de puissance et les alimentations redressées.

  • Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique (dissipation jusqu'à 115W) et mécanique, assurant un transfert optimal des calories vers les radiateurs en aluminium massif.

  • Robustesse Industrielle d'Époque : Référence classique très recherchée pour la maintenance et la restauration à l'identique d'appareils de mesure, d'amplificateurs et de convertisseurs de puissance anciens.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

    • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN de puissance SDT12302 boîtier TO-3 neuf.
