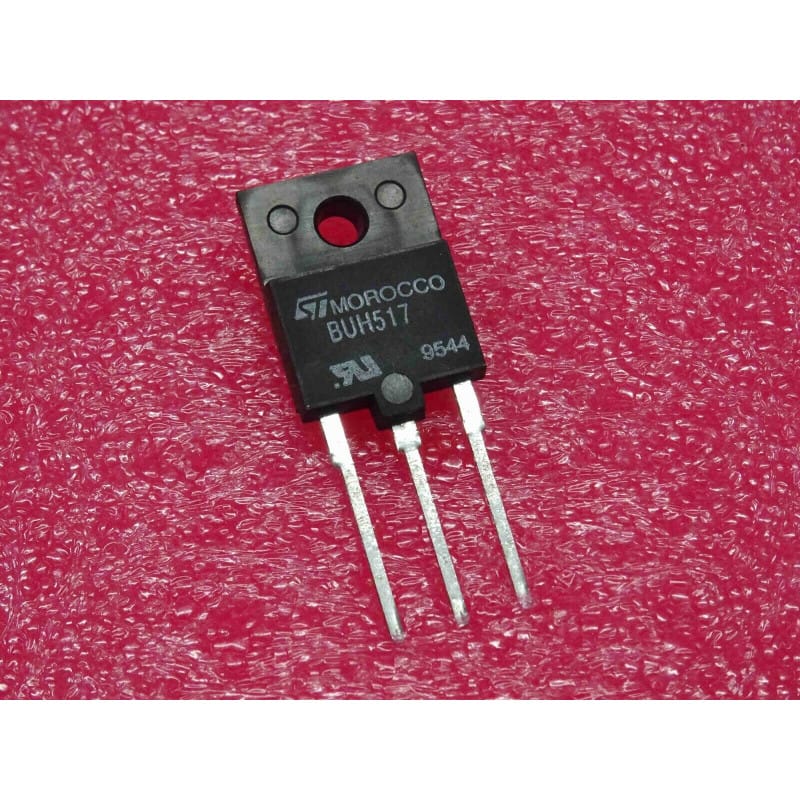

Transistor au silicium de type NPN de puissance à très haute tension et commutation rapide (Silicon NPN High-Voltage Fast-Switching Power Transistor), issu des fabrications de STMicroelectronics, référence professionnelle BUH517 logée dans son boîtier plastique surmoulé isolé de type TO-220FP (FullPack). Conçu spécifiquement pour les étages de sortie de déflexion horizontale (horizontal deflection output stages) de téléviseurs et moniteurs à tube cathodique (CRT) haute performance, ainsi que pour les convertisseurs et alimentations à découpage exigeant une résistance extrême aux tensions transitoires sous un calibre de 8A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).
Points Forts & Spécificités Techniques
Ultra-Haute Tension & Vitesse de Commutation : Conçu pour encaisser les pics de tension vertigineux (impulsions de repli de balayage) tout en garantissant des temps de commutation très courts pour minimiser les pertes par transition.
Boîtier TO-220FP Isolé (FullPack) : La semelle de fixation étant entièrement surmoulée en plastique isolant, le montage direct sur le radiateur en aluminium est possible sans l'utilisation de feuillets en mica ou de canons isolants séparés (simplifie grandement le montage tout en assurant l'isolation galvanique).
Robustesse STMicroelectronics : Composant industriel de grande fiabilité, idéal pour remplacer des transistors défaillants dans les étages THT et les alimentations de forte contrainte.
Conseils d'Atelier & Raccordement
Brochage Normalisé Boîtier TO-220FP (Composant vu de face, face plastique portant le marquage orientée vers vous, broches pointant vers le bas, de gauche à droite) :
Broche de gauche : Base (B)
Broche centrale : Collecteur (C)
Broche de droite : Émetteur (E)
Rappel d'atelier : Grâce au boîtier FullPack (TO-220FP), la semelle arrière est isolée électriquement, mais n'oubliez pas d'appliquer une fine pellicule de pâte thermique entre le boîtier et le radiateur pour garantir un transfert calorifique optimal.
Contrôle Électronique au Multimètre (Mode Diode) :
Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de gauche) et la touche noire (-) successivement sur le Collecteur (broche centrale) et sur l'Émetteur (broche de droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL). Notez qu'en raison de sa structure interne de puissance mesa haute tension, les mesures au multimètre standard peuvent parfois différer légèrement des petits signaux, mais les jonctions de base doivent répondre aux critères standard de l'NPN.
Composants Électroniques Actifs / Transistor NPN haute tension CRT STMicroelectronics BUH517 neuf.
