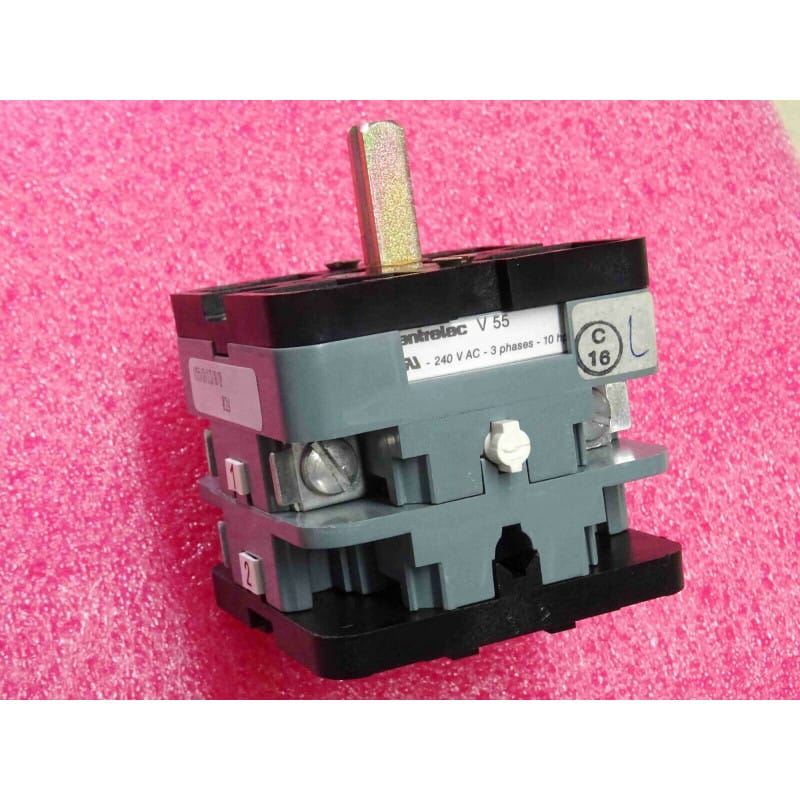

Commutateur à Cames Industriel Triphasé Entrelec Série V (Type V55) – 2 Positions – 3 Phases / 3 Pôles – Calibre Thermique 55 A – 10 HP / 240 V AC – Réf. OTAN / P/N 5930144740083Q

Commutateur à Cames Industriel Triphasé Entrelec Série V (Type V55) – 2 Positions – 3 Phases / 3 Pôles – Calibre Thermique 55 A – 10 HP / 240 V AC – Réf. OTAN / P/N 5930144740083Q

(0 avis)
65,83 € 65,83 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Ce commutateur rotatif à cames industriel de forte puissance d'origine constructeur Entrelec (Groupe ABB / TE Connectivity – Série V, Type V55) est un appareil de commande, de coupure et de sélection robuste conçu pour les applications électrotechniques exigeantes, la commutation de circuits moteurs triphasés, les bancs d'essai et les installations industrielles ou militaires (référencé sous le numéro de nomenclature OTAN / NSN : 5930-14-474-0083 / 5930144740083Q).

Conçu pour la coupure et le sectionnement de charges inductives lourdes, il supporte un courant thermique nominal (Ith) de 55 A et permet la commande directe de moteurs jusqu'à 10 HP sous 240 V AC. Doté d'une configuration 3 phases (3 pôles de coupure) et de 2 positions fixes à cames, il est équipé de bornes de puissance massives protégées et d'un mécanisme à rupture brusque garantissant une commutation franche sans arc résiduel. Livré 100 % neuf de stock d'origine.

CaractéristiqueValeur / Spécification
Fabricant d'OrigineEntrelec (France – Gamme industrielle / Groupe ABB)
Gamme / SérieSérie V (Commutateurs rotatifs à cames industriels)
Type / ModèleType V55 (Exécution haute intensité 55 A)
Référence / P/N / NSN5930144740083Q (Nomenclature OTAN 5930-14-474-0083)
Nombre de Positions2 positions fixes (ex. 0-1 Marche/Arrêt ou 1-2 Sélection)
Nombre de Pôles / Phases3 Phases (Tripolaire / 3 contacts de puissance indépendants)
Courant Thermique Nominal (Ith)55 A (Régime permanent)
Puissance Moteur Assignée10 HP (Horsepower) sous 240 V AC en catégorie moteur AC-3
Tension Assignée d'Isolement (Ui)Jusqu'à 690 V AC (selon normes CEI / VDE / CSA)
Technologie de CommutationCames rotatives à double coupure et contacts renforcés argent-nickel
Mode de Fixation / MontageMontage en façade / encastrement sur plastron de pupitre ou fond d'armoire
Type de RaccordementBornes à vis étriers de puissance pour conducteurs cuivre de forte section
Normes & HomologationsCEI 947-3, EN 60947-3, UL, CSA, spécifications militaires / OTAN
État du Matériel100 % Neuf de stock d'origine (jamais câblé ni monté)
Usage PrincipalCommande moteur directe, inverseur/sélection triphasée, pupitres de puissance

Points Forts & Fiabilité Entrelec Série V55

  • Haute Capacité de Coupure (55 A / 10 HP) : Permet la commande en direct de moteurs électriques triphasés sous 240 V AC sans nécessiter de contacteur intermédiaire.

  • Robustesse de Type Militaire / Industriel Lourd : Mécanisme d'indexation à cames assurant une excellente longévité mécanique et une pression constante sur les contacts.

  • Sécurité & Isolation : Étage de cames isolé en thermoplastique renforcé évitant tout amorçage entre phases ou vers la masse du tableau.

Mémo Technique & Points Clés d'Atelier / Câblage

  • Applications Recommandées :

    • Commande Moteur Directe : Démarrage / arrêt manuel ou sélection de vitesse sur moteurs asynchrones triphasés, compresseurs, pompes industrielles et machines d'atelier.

    • Sélection de Réseau & Inverseurs : Commutation de 3 phases entre deux sources d'alimentation distinctes ou deux récepteurs de puissance.

    • Pupitres de Commande & Bancs d'Essai : Commutateur général de consigne pour armoires de distribution d'atelier.

  • Consignes de Câblage & Raccordement :

    • Section des conducteurs : Utiliser du câble cuivre de section appropriée au calibre 55 A (typiquement 10 mm² à 16 mm² selon le mode de pose) avec des embouts sertis adaptés.

    • Serrage des bornes : Appliquer un couple de serrage ferme et régulier sur les vis étriers afin de garantir une surface de contact maximale et d'éviter tout échauffement sous forte charge.

    • Repérage des bornes : Respecter le schéma de cames interne pour la correspondance des phases L1-L2-L3 vers les sorties moteur U-V-W.

Électrotechnique, Commutateurs Rotatifs & Cames Industrielles / Fabricant : ENTRELEC (ABB) / Série : V (Type V55) / Positions : 2 / Circuits : 3 Phases / Calibre : 55 A - 10 HP (240 V AC) / Réf : 5930144740083Q / État : 100 % Neuf.
