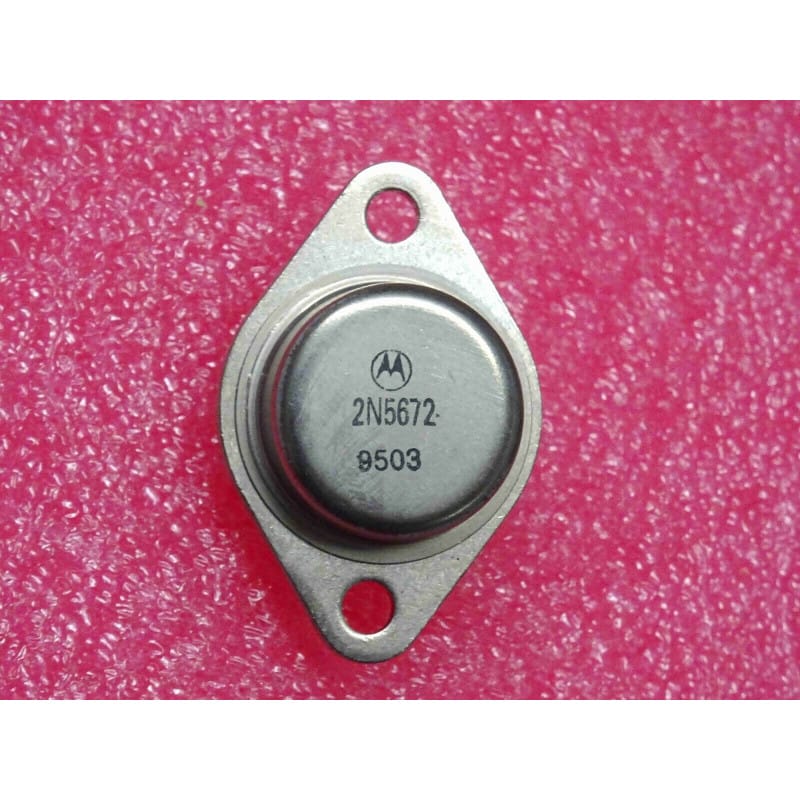

Transistor Bipolaire NPN Silicium de Forte Puissance 2N5672 – Boîtier Métallique Industriel TO-3 (120 V Vceo / 30 A Ic – Commutation & Forte Puissance)

Transistor Bipolaire NPN Silicium de Forte Puissance 2N5672 – Boîtier Métallique Industriel TO-3 (120 V Vceo / 30 A Ic – Commutation & Forte Puissance)

(0 avis)
10,00 € 10,00 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de forte puissance et de commutation rapide (Silicon NPN Power / Switching Transistor), référence industrielle robuste 2N5672 logée dans son grand boîtier métallique lourd à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les onduleurs industriels, les alimentations à découpage de forte capacité, les convertisseurs DC-DC et les étages de commutation lourds exigeant un calibre de courant massif de 30A sous une tension de 120V. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de forte puissance (High-Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure de puissance optimisée pour la commutation à haute énergie
Référence Constructeur2N5672 (Format standard JEDEC TO-3 / TO-204AA)
Format du BoîtierBoîtier métallique lourd à bride TO-3 à 2 broches de commande sur l'embase
Tension Collecteur-Émetteur Max (Vceo)120 V (forte tenue en tension adaptée aux alimentations redressées et bus continus industriels)
Tension Collecteur-Base Max (Vcbo)140 V (tension maximale admissible jonction collecteur-base)
Courant de Collecteur Continu Max (Ic)30 A (calibre de courant massif pour commuter des charges à forte énergie)
Gain en Courant Continu (hFE)hFE stable (conçu pour maintenir une excellente saturation sous forte charge de courant)
Puissance Dissipable Maximale (Pd / Ptot)140 W à 200 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsOnduleurs industriels, alimentations à découpage de puissance, variateurs de vitesse et maintenance de matériel lourd ancien

Points Forts & Spécificités Techniques

  • Calibre Massif de 30 A : Permet de piloter ou commuter des courants très élevés avec une excellente marge de sécurité dynamique en régime établi ou impulsionnel.

  • Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique et mécanique, assurant un transfert optimal des calories (jusqu'à 140W-200W) vers les radiateurs en aluminium massif.

  • Commutation Haute Performance : Conçu pour minimiser les pertes par conduction et les temps de transition dans les applications de conversion d'énergie exigeantes.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

    • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN de forte puissance 2N5672 boîtier TO-3 neuf.
