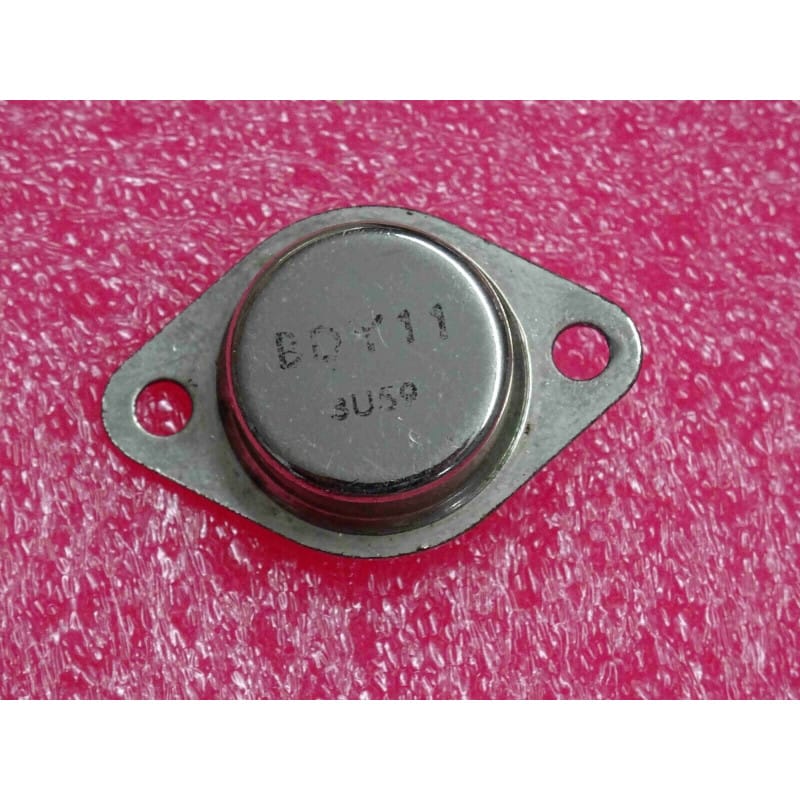

Transistor Bipolaire NPN Silicium de Puissance BDY11 (BDY 11) – Boîtier Métallique Industriel TO-3 (60 V Vceo / 4 A Ic – Commutation & Amplification)

Transistor Bipolaire NPN Silicium de Puissance BDY11 (BDY 11) – Boîtier Métallique Industriel TO-3 (60 V Vceo / 4 A Ic – Commutation & Amplification)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de puissance (Silicon NPN Power Transistor), référence européenne classique BDY11 (version standard) logée dans son robuste boîtier métallique étanche à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les alimentations stabilisées linéaires, les étages audio de moyenne puissance, les régulateurs et les circuits de commutation industrielle exigeant un composant silicium robuste sous un calibre de 4A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale de puissance
Référence ConstructeurBDY11 (Format standard JEDEC TO-3 / TO-204AA)
Format du BoîtierBoîtier métallique lourd à bride TO-3 à 2 broches de commande sur l'embase
Tension Collecteur-Émetteur Max (Vceo)60 V (tension de service robuste adaptée aux alimentations et circuits de commande)
Tension Collecteur-Base Max (Vcbo)80 V (tension maximale admissible jonction collecteur-base)
Courant de Collecteur Continu Max (Ic)4 A (calibre de courant robuste pour commuter ou réguler des charges de puissance intermédiaire)
Gain en Courant Continu (hFE)hFE stable et linéaire (caractéristique des fabrications professionnelles européennes d'époque)
Puissance Dissipable Maximale (Pd / Ptot)50 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsAlimentations stabilisées, amplificateurs audio vintage de moyenne puissance, régulateurs et maintenance de matériel professionnel ancien

Points Forts & Spécificités Techniques

  • Calibre de 4 A Polyvalent : Offre une marge de sécurité idéale pour piloter des charges intermédiaires ou des étages de régulation sans les surdimensionner.

  • Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique (dissipation jusqu'à 50W) et mécanique, assurant un transfert optimal des calories vers les radiateurs en aluminium massif.

  • Robustesse Européenne : Composant d'époque très fiable, apprécié pour sa longévité dans les montages analogiques et de laboratoire.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

    • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN de puissance BDY11 boîtier TO-3 neuf.
