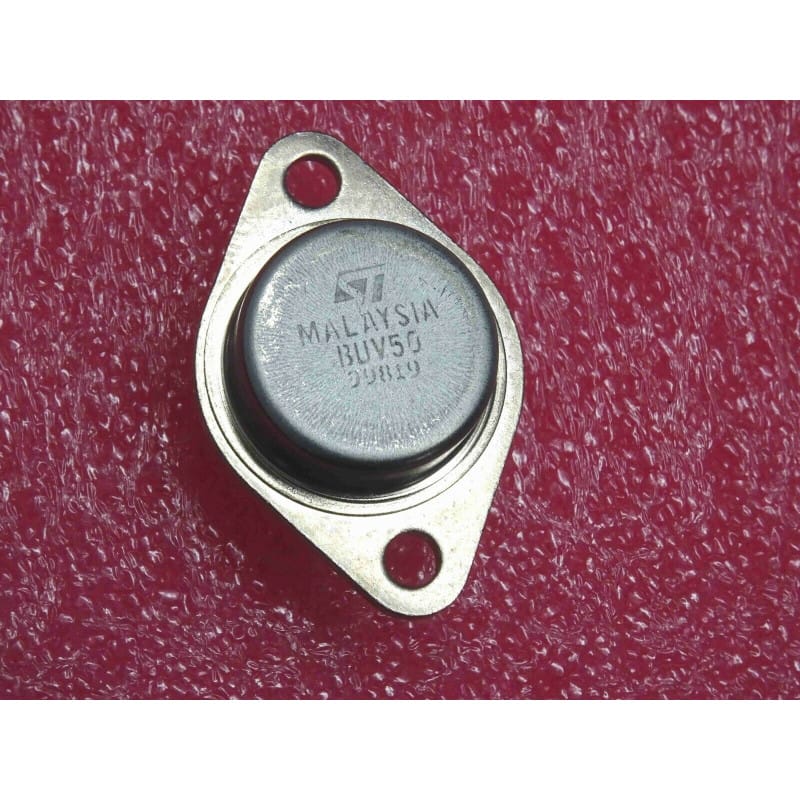

Transistor Bipolaire NPN Silicium de Forte Puissance ST BUV50 – Boîtier Métallique Industriel TO-3 (250 V Vceo / 20 A Ic – Commutation Haute Puissance)

Transistor Bipolaire NPN Silicium de Forte Puissance ST BUV50 – Boîtier Métallique Industriel TO-3 (250 V Vceo / 20 A Ic – Commutation Haute Puissance)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de forte puissance et de commutation rapide (Silicon NPN Power / Switching Transistor), issu des fabrications de STMicroelectronics, référence professionnelle BUV50 logée dans son robuste boîtier métallique étanche à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les alimentations à découpage industrielles, les convertisseurs DC-DC, les onduleurs et les circuits de commutation lourds exigeant un calibre massif de 20A sous une haute tension. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de forte puissance (High-Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure mesa épitaxiale optimisée pour la commutation rapide
Fabricant d'OrigineSTMicroelectronics
Référence ConstructeurBUV50 (Format standard JEDEC TO-3 / TO-204AA)
Format du BoîtierBoîtier métallique lourd à bride TO-3 à 2 broches de commande sur l'embase
Tension Collecteur-Émetteur Max (Vceo)250 V (forte tenue en tension adaptée aux alimentations redressées et bus continus industriels)
Tension Collecteur-Émetteur Max (Vces / Vcb)450 V (tension maximale admissible jonction-collecteur en régime de blocage)
Courant de Collecteur Continu Max (Ic)20 A (calibre de courant massif pour commuter des charges à forte énergie)
Puissance Dissipable Maximale (Pd / Ptot)125 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +200°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsAlimentations à découpage de puissance, onduleurs industriels, variateurs de vitesse et maintenance de matériel lourd ancien

Points Forts & Spécificités Techniques

  • Calibre Massif de 20 A : Permet de piloter ou commuter des courants très élevés avec une excellente marge de sécurité dynamique en régime établi ou impulsionnel.

  • Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique et mécanique, assurant un transfert optimal des calories (jusqu'à 125W) vers les radiateurs en aluminium massif.

  • Commutation Rapide Haute Tension : Conçu pour minimiser les pertes par conduction et les temps de transition dans les applications de conversion d'énergie exigeantes.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

    • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

    • Rappel d'atelier : Le corps métallique étant sous tension de collecteur, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis de fixation) est impérative si votre radiateur ou votre châssis est relié à la masse. Appliquez une fine pellicule de pâte thermique pour garantir l'échange calorifique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor NPN de forte puissance ST BUV50 boîtier TO-3 neuf.
