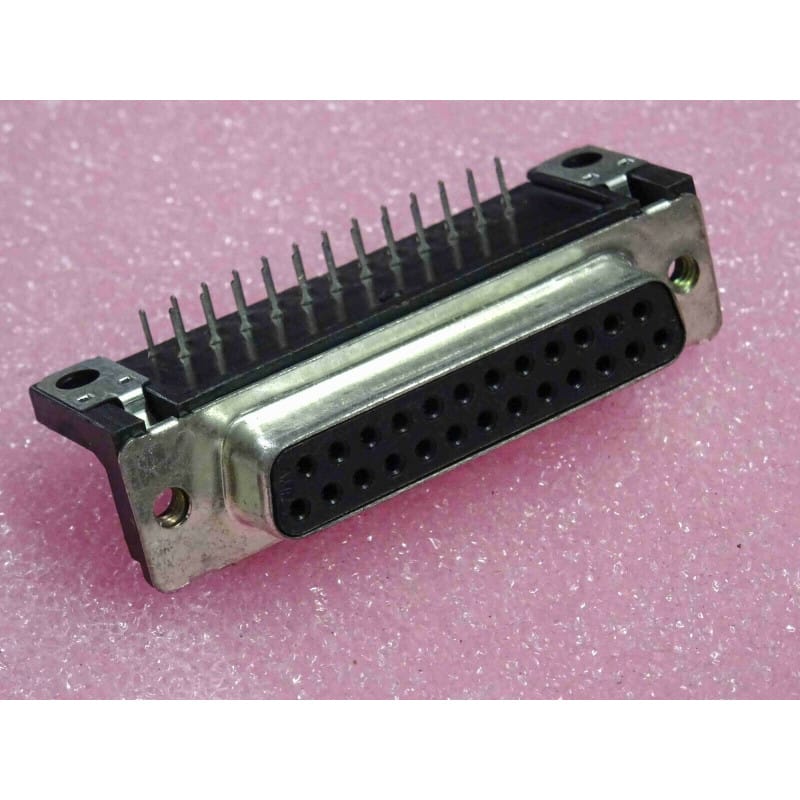

Lot de 5 connecteurs Sub-D 25 points femelles (DB25F) à profil coudé à 90°, conçus pour l'implantation directe par traversée de carte (Through-Hole Technology - THT) sur circuit imprimé.
Spécialement conçus pour l'équipement de cartes électroniques, d'interfaces d'entrées/sorties pour automates, de ports parallèles/série industriels, de cartes son/audio pro et d'instrumentation de mesure. Chaque connecteur dispose d'un détrompeur métallique trapézoïdal (Taille de boîtier n°3 / Size DB) et de 25 broches femelles coudées à 90° au pas standardized, permettant un soudage à la vague ou au fer à souder direct sur le PCB. Le corps est équipé d'insertions métalliques filetées de verrouillage (pas standard UNC 4-40) pour bloquer les fiches mâles de câbles, ainsi que de harpons ou pieds d'ancrage pour assurer une excellente tenue mécanique contre les contraintes d'insertion et d'extraction répétrées. Matériel neuf d'atelier.
Connecteurs Sub-D pour Circuit Imprimé / Contenu du Lot : 5 Connecteurs DB25 Femelles Coudés 90° / Format Connecteurs : Sub-D 25 Pins Femelle (D-Sub 25 Pin Female Right-Angle PCB Mount) / Orientation : Coudé 90° (Montage Parallèle à la Carte) / Type de Raccordement : À Piquer / Traversant (Through-Hole THT) pour Souder sur CI / Traitement Contacts : Bronze au Béryllium / Laiton Traité Nickelé / Doré / Entraxe & Pas des Broches : Pas Standard Sub-D (2,77 mm entre pins / 2,84 mm entre rangées) / Fixation Châssis/PCB : Inserts M3 ou UNC 4-40 avec Harpons / Clips de Retenue Métalliques de Masse / Courant Nominal : 3 A par Broche / Tension Max. : 250 V AC/DC / Température d'Utilisation : -55 °C à +105 °C / Neuf d'Atelier. Indispensable pour la réalisation de cartes électroniques, l'assemblage de baies de test et la réparation d'interfaces industrielles DB25.
Conditionnement par Lot de 5 Pièces :
Quantité idéale pour les petites séries d'atelier, le prototypage de cartes d'interface ou le remplacement de connecteurs endommagés.
Montage Coudé 90° Compact (Right-Angle) :
Permet de déporter la prise DB25 femelle directement sur le bord du circuit imprimé pour une sortie traversante en façade d'armoire ou de coffret.
Ancrage Mécanique sur PCB :
Équipé d'ergots/harpons métalliques de maintien à souder, évitant de solliciter les 25 broches de signal lors du branchement des câbles.
Inserts Filetés UNC 4-40 Intégrés :
Permettent le vissage direct des vis moletées latérales des capots mâles pour un verrouillage anti-déconnexion.
État : Neuf d'atelier.
Outillage Recommandé pour le Soudage :
Fer à souder (30W à 40W, panne biseautée ou fine), fil d'étain/plomb ou Sn99Cu1 avec flux, tressa à dérober ou pompe à dessouder pour ajustement.
Présenter le connecteur DB25 coudé en face des perçages du circuit imprimé (25 trous de signal + 2 trous pour harpons de maintien).
Enfoncer le connecteur verticalement jusqu'à ce que le corps repose à plat sur la surface du PCB et que les harpons métalliques s'encliquètent dans leurs logements.
Souder en premier lieu les deux harpons/pieds d'ancrage métalliques latéraux pour immobiliser définitivement le connecteur sur la carte avant de souder les broches de signal.
Souder méthodiquement les 25 broches sur les pastilles du PCB au fer à souder réglé à 350 °C.
Vérifier l'absence de ponts d'étain entre les pastilles adjacentes (pas de 2,77 mm).
