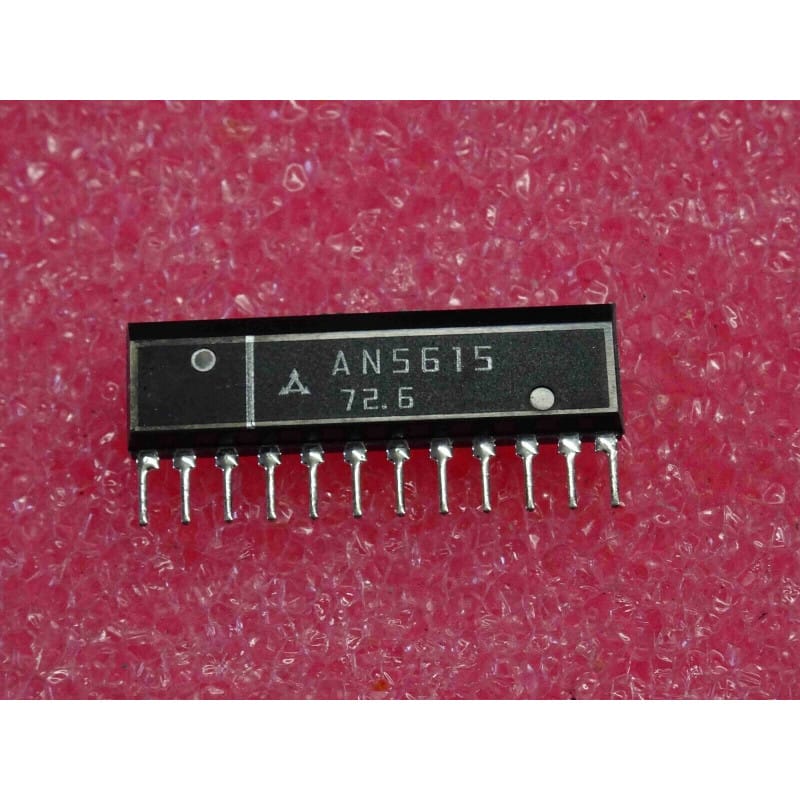

L'AN5615 (souvent écrit ci AN 5615 ou ic AN5615) est un circuit intégré analogique spécialisé dans le traitement du signal vidéo, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer les fonctions de traitement du signal de chrominance, de luminance et de formage vidéo dans les étages intermédiaires des téléviseurs couleur de l'ère cathodique (CRT). Il est logé dans un boîtier plat à une seule rangée de broches de type SIL-12 (Single In-line Package à 12 broches), facilitant son implantation verticale sur les châssis TV compacts.
Fabricant : Matsushita (Panasonic).
Fonction : Circuit de traitement du signal vidéo (TV Video Signal Processing Circuit).
Boîtier : SIL-12 (Boîtier plastique plat à 12 broches alignées).
Signification de la référence :
AN5615 : Référence de base du circuit intégré de la gamme de traitement vidéo TV de Panasonic.
Performances clés :
Intégration vidéo analogique : Regroupe les blocs fonctionnels de traitement de l'image (amplification, clampe, commande de contraste/luminosité ou séparation) pour alimenter les étages de sortie RVB ou le tube cathodique.
Format compact SIL : Permet une disposition optimisée des pistes sur le circuit imprimé des platines de télévision classiques.
Repérage & Broches Clés (Boîtier SIL-12) :
Repérage : La broche 1 est repérée par un point imprimé ou le chanfrein situé à l'extrémité gauche du boîtier plat SIL lorsque les inscriptions textuelles sont lues de face.
Environnement : Ce circuit est implanté sur la platine principale du téléviseur, entouré de condensateurs de découplage, de résistances de polarisation et de lignes de retards ou filtres associés au traitement du signal composite.
Diagnostic Express (Panne d'image ou instabilité vidéo) :
Symptômes Courants en Atelier :
Image totalement noire, saturée, ou absence de signal vidéo exploitable sur l'écran : Composant défectueux suite à une surtension sur le rail d'alimentation principal du châssis.
Perte de contraste ou distorsion anormale de l'image : Défaut de découplage sur les broches d'alimentation ou vieillissement des composants périphériques.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur les broches dédiées par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal vidéo composite en entrée et l'intégrité des signaux traités en sortie du circuit.
Recommandations de Montage :
Soudure : En raison de la densité des 12 broches alignées sur un format SIL, utiliser un fer à souder à température régulée et éviter un temps de chauffe prolongé pour ne pas risquer de délaminer les pistes du circuit imprimé ancien.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
