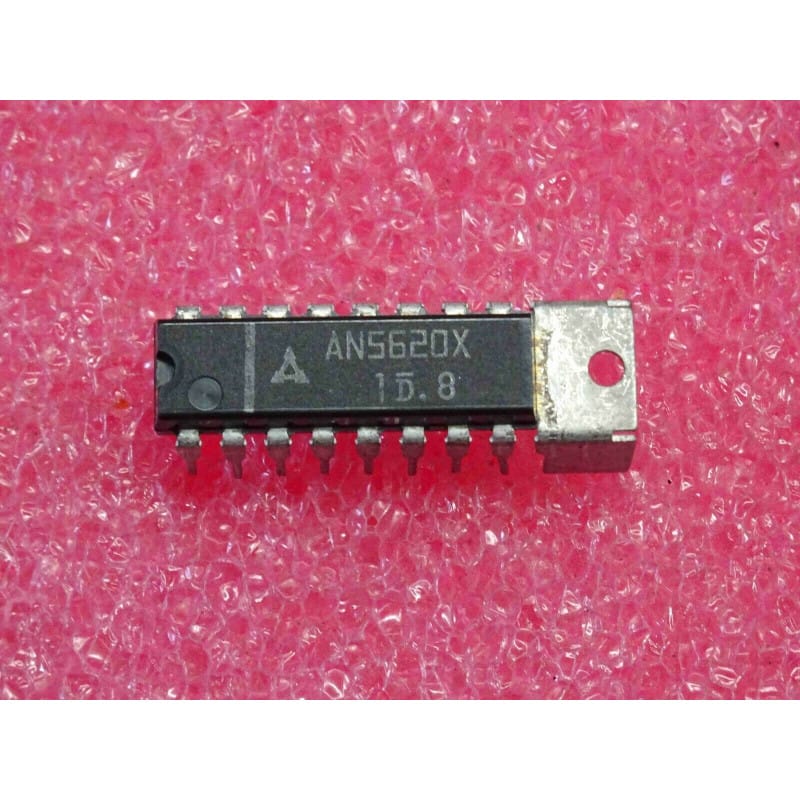

L'AN5620X (souvent écrit ci AN 5620 X ou AN5620X) est un circuit intégré analogique spécialisé dans le traitement de la chrominance, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer le décodage et le traitement des signaux de couleur (chrominance) dans les téléviseurs couleur de l'ère cathodique (CRT) fonctionnant sous le standard PAL. Il gère la démodulation, la commutation ou la mise en forme des signaux couleur pour restituer fidèlement la palette chromatique à l'écran.
Fabricant : Matsushita (Panasonic).
Fonction : Circuit de traitement du signal de chrominance pour téléviseur couleur PAL (PAL System Color TV Chrominance Signal Processing Circuit).
Signification de la référence :
AN5620 : Référence de base de la gamme de circuits intégrés de traitement vidéo et couleur de Panasonic.
-X : Suffixe de version du boîtier ou de spécification technique du fabricant.
Performances clés :
Décodage PAL dédié : Intègre les blocs fonctionnels nécessaires à la séparation et à la démodulation de la sous-porteuse couleur PAL au sein d'une architecture analogique monolithique.
Intégration TV classique : Conçu pour fonctionner en synergie avec les autres circuits de la gamme AN (traitement vidéo, synchro et base de temps) sur les châssis de téléviseurs multustandards ou PAL dédiés.
Repérage & Broches Clés :
Repérage : La broche 1 est généralement repérée par un point imprimé ou le chanfrein situé à l'extrémité gauche du boîtier en ligne lorsque les inscriptions textuelles sont lues de face.
Environnement : Ce circuit est implanté sur la platine principale du téléviseur, étroitement entouré de lignes à retard de chrominance, de filtres à quartz de sous-porteuse couleur et de composants discrets de découplage.
Diagnostic Express (Perte de couleur ou image en noir et blanc) :
Symptômes Courants en Atelier :
Image parfaitement nette en noir et blanc mais absence totale de couleur : Circuit de chrominance défectueux, absence de signal d'identification de couleur ou dérive des composants oscillateurs associés.
Couleurs bavent ou clignotent de manière erratique : Défaut de découplage sur les broches d'alimentation ou défaillance d'un composant passif périphérique.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stable des tensions continues d'alimentation sur les broches dédiées par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope l'intégrité du signal de chrominance en entrée et la présence de la sous-porteuse reconstituée.
Recommandations de Montage :
Soudure : En raison de la densité des broches sur les boîtiers en ligne de cette série, utiliser un fer à souder à température régulée et éviter un temps de chauffe prolongé pour ne pas endommager les pistes du circuit imprimé ancien.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
