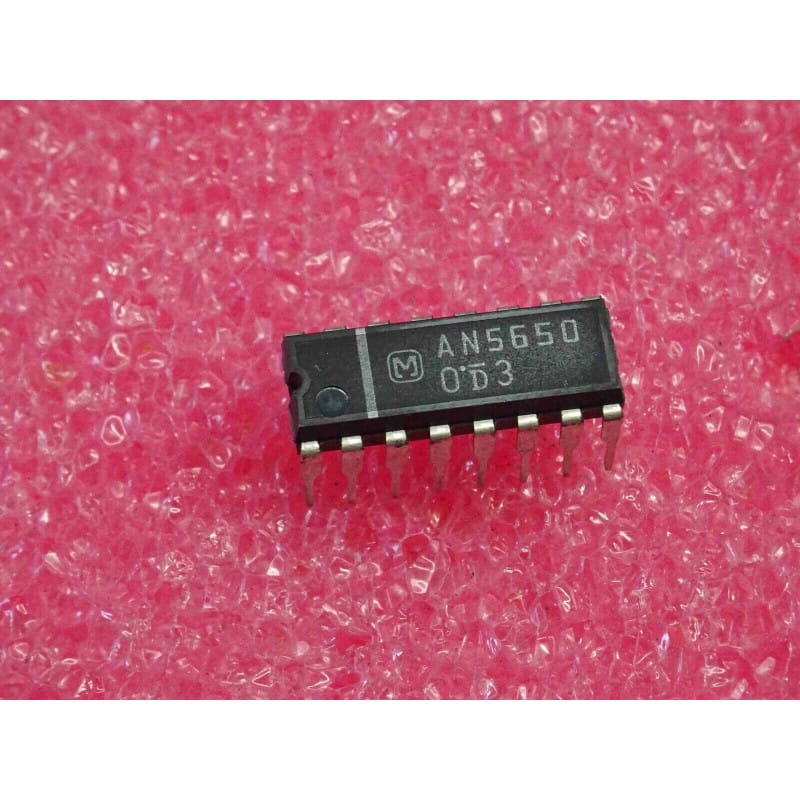

L'AN5650 (souvent écrit ci AN 5650 ou AN5650) est un circuit intégré analogique spécialisé dans le traitement des signaux de synchronisation, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer la séparation des impulsions de synchronisation (ligne et trame) et la mise en forme des bases de temps dans les téléviseurs couleur de l'ère cathodique (CRT). Il garantit la stabilité de l'affichage de l'image en extrayant les signaux de synchro du signal vidéo composite entrant. Il est logé dans un boîtier en plastique à double rangée de broches de type DIL-16 (Dual In-line Package à 16 broches).
Fabricant : Matsushita (Panasonic).
Fonction : Circuit de traitement du signal de synchronisation pour téléviseur couleur (Color TV Synchronization Signal Processing Circuit).
Boîtier : DIL-16 (Plastic Dual In-line Package à 16 broches traversantes).
Signification de la référence :
AN5650 : Référence de base de la gamme de circuits intégrés de traitement de synchronisation et de balayage de Panasonic.
Performances clés :
Séparation synchro robuste : Extrait avec précision les signaux de synchronisation horizontale (lignes) et verticale (trames) pour piloter les étages de balayage du tube cathodique.
Intégration TV classique : Conçu pour fonctionner en synergie avec les autres circuits de la gamme AN (traitement vidéo et chrominance) sur les châssis de téléviseurs analogiques.
Repérage & Broches Clés (Boîtier DIL-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la platine principale du téléviseur, à proximité des étages de balayage, entouré de condensateurs d'intégration, de résistances de polarisation et de composants de découplage d'alimentation.
Diagnostic Express (Instabilité d'image ou perte de balayage) :
Symptômes Courants en Atelier :
Défilement horizontal ou vertical incontrôlable de l'image (perte de synchronisation) : Circuit de synchro défectueux, absence de signal vidéo d'entrée ou dérive des composants de la base de temps associés.
Écran noir ou repliement vertical : Surtension sur le rail d'alimentation ou défaillance interne du circuit intégré.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal composite en entrée et la présence des impulsions de synchronisation séparées sur les broches de sortie.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
