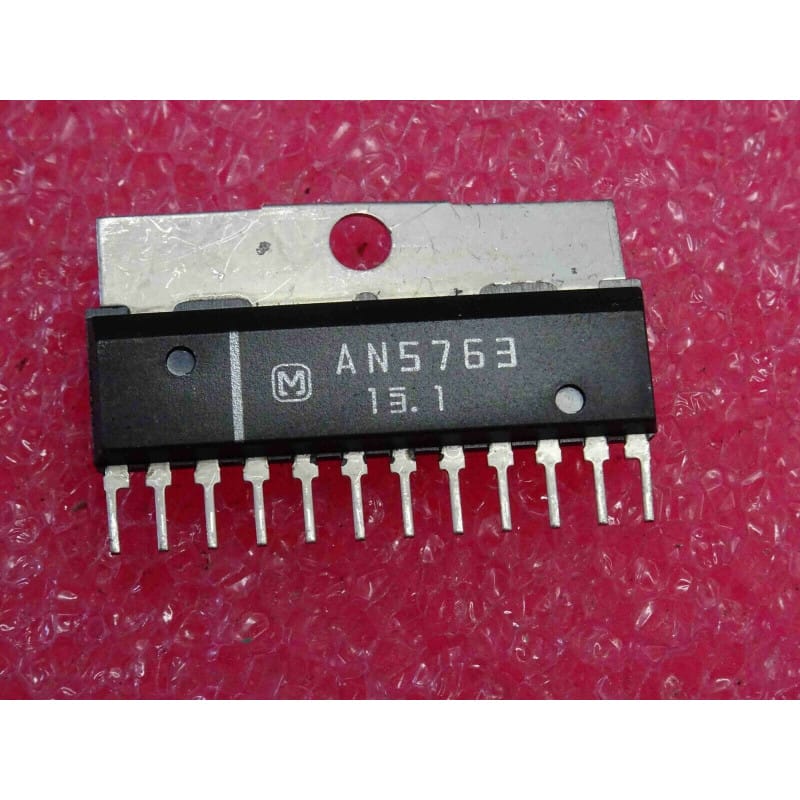

L'AN5763 (souvent écrit ci AN 5763 ou ic AN5763) est un circuit intégré analogique spécialisé dans le balayage vertical, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer à la fois le traitement du signal de synchronisation verticale et l'étage de puissance (amplification de sortie) nécessaire pour piloter directement les bobines de déflexion verticale (trame) dans les téléviseurs noir et blanc ou les moniteurs analogiques de l'ère cathodique (CRT).
Fabricant : Matsushita (Panasonic).
Fonction : Traitement du signal et étage de sortie pour la déflexion verticale (Vertical Deflection Signal Processing & Output Circuit).
Signification de la référence :
AN5763 : Référence de base de la gamme de circuits intégrés de balayage trame de Panasonic.
Performances clés :
Intégration complète du balayage vertical : Combine au sein d'un même boîtier robuste l'oscillateur trame, le circuit de mise en forme (linéarité/hauteur) et l'amplificateur de puissance capable de fournir le courant nécessaire aux bobines de déflexion verticale.
Stabilité de l'image : Assure un affichage vertical stable et géométriquement linéaire sur l'écran du tube cathodique.
Repérage & Broches Clés :
Repérage : La broche 1 est repérée par un point imprimé ou le chanfrein situé à l'extrémité du boîtier.
Environnement : Ce circuit est implanté sur la platine principale du téléviseur, généralement fixé sur un petit radiateur métallique (dissipateur thermique) en raison de la puissance dissipée par l'étage de sortie trame. Il est entouré de condensateurs chimiques de forte valeur (notamment le condensateur de liaison trame) et de résistances de réglage de la hauteur et de la linéarité.
Diagnostic Express (Panne d'écran ou ligne horizontale unique) :
Symptômes Courants en Atelier :
Une seule ligne horizontale lumineuse brillante au milieu de l'écran : Absence totale de balayage vertical. Le circuit est soit non alimenté, soit défectueux en interne, soit coupé au niveau du condensateur de liaison des bobines trame.
Image tassée sur la moitié de l'écran ou pliée (repliement vertical) : Défaillance d'un condensateur chimique périphérique ou fatigue thermique du circuit intégré.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation principale (souvent un rail d'alimentation élevé pour la trame) sur la broche dédiée par rapport à la masse.
Contrôle du signal de sortie : Observer à l'oscilloscope la présence de la rampe de balayage vertical sur la broche de sortie menant au connecteur des bobines de déflexion.
Recommandations de Montage & Sécurité thermique :
Pâte thermique et fixation : Lors du remplacement de ce circuit de puissance, veiller impérativement à réappliquer une fine couche de pâte thermoconductrice entre le boîtier du circuit et son dissipateur métallique, et à bien resserrer la vis de fixation pour éviter une destruction thermique prématurée.
Soudure : Utiliser un fer à souder à température régulée pour reprendre les connexions de puissance sans détériorer les pistes du circuit imprimé.
