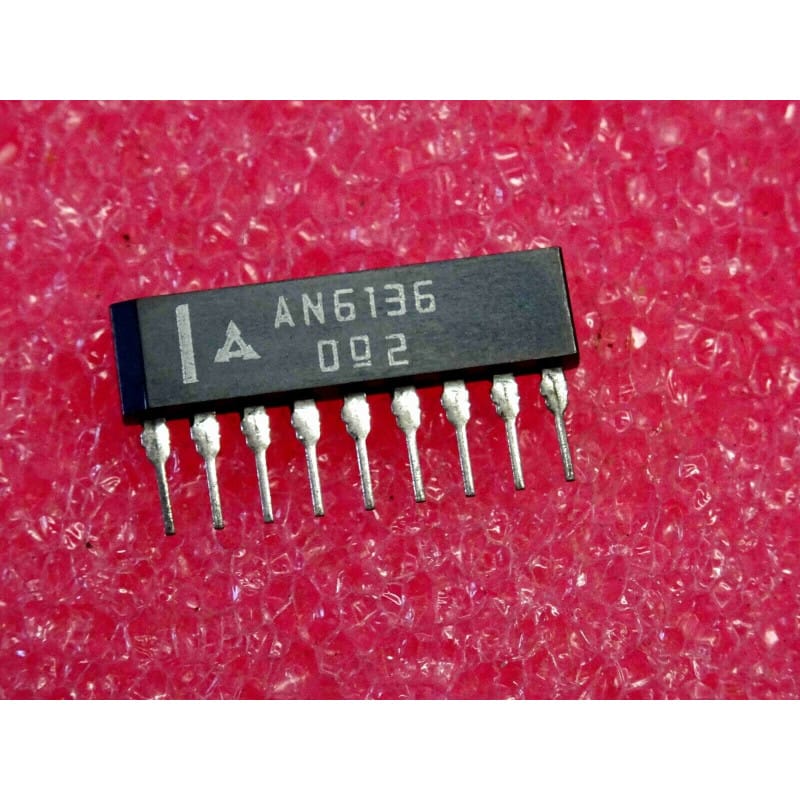

L'AN6136 (souvent écrit ci AN 6136 ou ic AN6136) est un circuit intégré analogique audio spécialisé, fabriqué historiquement par Matsushita (Panasonic).
Ce composant est conçu pour assurer la fonction de suppression des bruits parasites de commutation et de mise sous tension (Pop-Noise Canceller) dans les équipements audio haute fidélité (Hi-Fi) et les amplificateurs de puissance. Il élimine les bruits de "plop" ou de claquement désagréables dans les enceintes acoustiques lors de l'allumage, de l'extinction ou de la commutation des sources. Il est logé dans un boîtier plat à une seule rangée de broches de type SIL-9 (Single In-line Package à 9 broches).
Fabricant : Matsushita (Panasonic).
Fonction : Circuit suppresseur de bruits de commutation audio Hi-Fi (Hi-Fi Pop-Noise Canceller Circuit).
Boîtier : SIL-9 (Boîtier plastique plat à 9 broches alignées).
Signification de la référence :
AN6136 : Référence de base de la gamme de circuits de traitement audio et de protection de Panasonic.
Performances clés :
Silencieux et transparent : Neutralise les transitoires de tension sur les lignes audio lors des régimes transitoires sans altérer la qualité du signal musical en fonctionnement normal.
Intégration audio dédiée : Conçu pour s'interfacer facilement avec les étages de préamplification ou les circuits de protection des amplificateurs Hi-Fi classiques.
Repérage & Broches Clés (Boîtier SIL-9) :
Repérage : La broche 1 est repérée par un point imprimé ou le chanfrein situé à l'extrémité gauche du boîtier plat SIL lorsque les inscriptions textuelles sont lues de face.
Environnement : Ce circuit est implanté sur la carte audio principale ou le module de protection des sorties, entouré de condensateurs chimiques de temporisation, de transistors de muting et de résistances de polarisation.
Diagnostic Express (Bruits parasites à l'allumage ou absence de son) :
Symptômes Courants en Atelier :
Fort claquement désagréable (pop) dans les haut-parleurs à l'allumage ou à l'extinction de l'amplificateur : Circuit anti-pop défectueux, condensateur de temporisation associé séché ou coupé.
Absence totale de son sur les voies audio : Circuit bloqué en position de sourdine (muting permanent) suite à une défaillance interne ou une tension de commande erronée sur une broche de contrôle.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.
Contrôle du comportement transitoire : Observer à l'oscilloscope l'évolution de la tension sur les broches de commande de sourdine lors de la mise sous tension de l'appareil.
Recommandations de Montage :
Soudure : En raison de la proximité des 9 broches sur un format SIL, utiliser un fer à souder à température régulée et éviter un temps de chauffe prolongé pour ne pas endommager les pistes du circuit imprimé ancien.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
