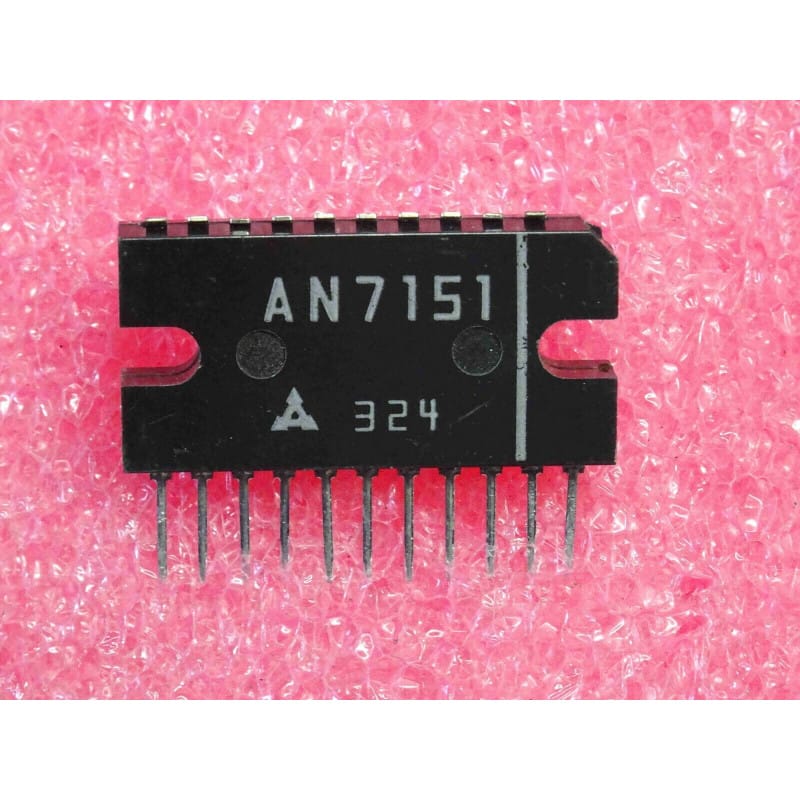

L'AN7151 (souvent écrit ci AN 7151 ou ic AN7151) est un circuit intégré analogique audio de puissance, fabriqué historiquement par Matsushita (Panasonic).
Ce composant s'inscrit dans la même gamme de robustesse que l'AN7150, conçu pour assurer l'amplification audio de puissance dans les équipements portables ou de salon de l'ère analogique (téléviseurs, magnétophones de salon ou systèmes audio compacts). Il est capable de délivrer une puissance de l'ordre de 5,7W et est logé dans un boîtier plat à une seule rangée de broches de type SIP-11 (Single In-line Package à 11 broches), pourvu d'une languette métallique dédiée à la fixation sur un dissipateur thermique.
Fabricant : Matsushita (Panasonic).
Fonction : Amplificateur de puissance audio (5.7W Audio Power Amplifier).
Boîtier : SIP-11 (Boîtier plastique plat à 11 broches alignées avec languette thermique).
Signification de la référence :
AN7151 : Référence de la gamme d'amplificateurs de puissance audio de Panasonic (variante de configuration ou d'optimisation de la série AN71xx).
Performances clés :
Puissance de sortie élevée : Délivre jusqu'à 5,7W de puissance audio avec un taux de distorsion harmonique maintenu bas pour une écoute claire et dynamique.
Dissipation thermique optimisée : Sa semelle métallique permet un transfert efficace de la chaleur vers le radiateur externe.
Repérage & Broches Clés (Boîtier SIP-11) :
Repérage : La broche 1 est repérée par un point imprimé ou le chanfrein situé à l'extrémité gauche du boîtier plat SIP lorsque les inscriptions textuelles sont lues de face.
Environnement : Ce circuit de puissance est implanté sur la platine principale, obligatoirement fixé sur un dissipateur thermique en aluminium. Il est entouré de condensateurs de liaison de forte valeur (notamment le condensateur de sortie sur haut-parleur), de condensateurs de découplage d'alimentation et de résistances de contre-réaction.
Diagnostic Express (Absence de son ou distorsion prononcée) :
Symptômes Courants en Atelier :
Silence complet ou ronflement secteur permanent dans le haut-parleur : Circuit de puissance détruit suite à une surtension, un court-circuit en sortie ou une rupture de la tension d'alimentation principale.
Son fortement écrêté, distorsion à bas volume ou mise en sécurité thermique rapide : Absence de pâte thermique sur le dissipateur, condensateur de filtrage d'alimentation séché ou impédance de charge inadaptée.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation principale sur la broche dédiée par rapport à la masse.
Contrôle des signaux : Observer à l'oscilloscope le signal BF en entrée et l'intégrité du signal amplifié sur la broche de sortie menant au haut-parleur.
Recommandations de Montage & Sécurité thermique :
Pâte thermique : Lors du remplacement de ce circuit, veiller impérativement à nettoyer l'ancien dissipateur et à réappliquer une fine couche de pâte thermoconductrice entre la languette métallique et le radiateur pour éviter une surchauffe destructrice du composant.
Soudure : En raison de la densité des 11 broches sur un format SIP, utiliser un fer à souder à température régulée pour préserver les pistes du circuit imprimé ancien.
