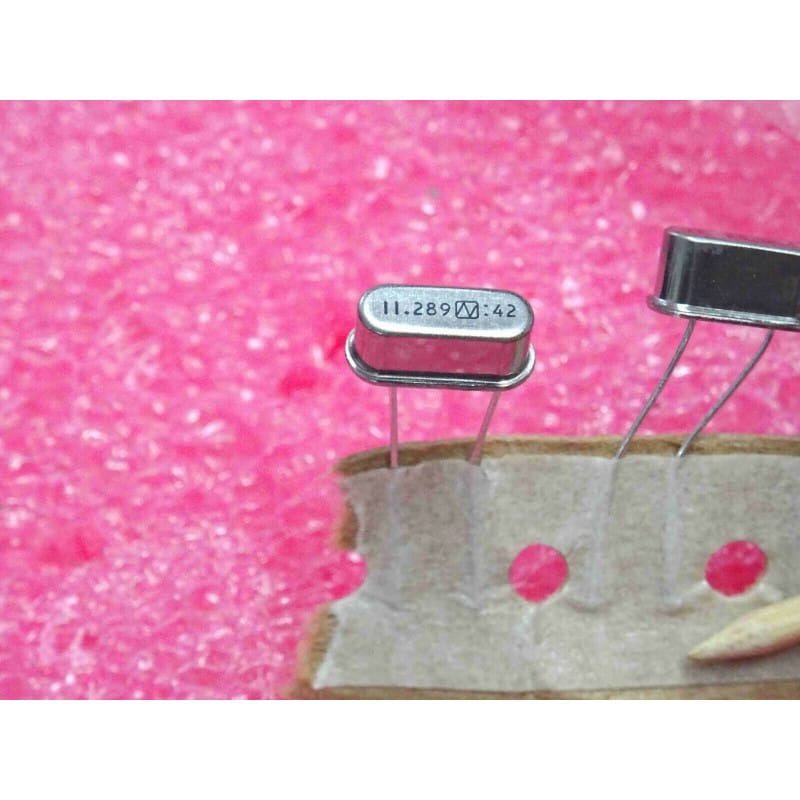

Lot de 10 résonateurs à quartz de précision d'horloge audio et numérique. Calibrés sur la fréquence standardisée de 11,2896 MHz (abrégée 11,289 MHz / 11.289 MHz), correspondant exactement au multiple d'horloge maître (Master Clock / MCLK) de 256 × 44,1 kHz utilisé dans le traitement audio numérique haute fidélité, les lecteurs CD, les convertisseurs DAC / ADC et les processeurs de signal DSP. Ces quartz sont présentés en boîtier métallique traversant hermétique standard format HC-49 (entraxe standard de 4,9 mm ou 5,0 mm), conditionnés sur bande cartonnée perforée (Tape & Reel / Ammo Pack).
Fréquence Audio Numérique Maîtresse (11,2896 MHz) : Fréquence exacte pour générer sans gigue (jitter) l'horloge système à 256 fois la fréquence d'échantillonnage standard du CD Audio (44,1 kHz × 256 = 11,2896 MHz).
Conditionnement sur Bande : Broches rectilignes, propres et protégées de l'oxydation, facilitant le stockage, la découpe à la longueur souhaitée et le brasage.
Mode Fondamental & Haute Pureté : Assure un démarrage franc de l'oscillation et une excellente stabilité de phase, indispensable pour limiter le jitter dans les étages de conversion audio.
Capacités de Charge & Routage Audio :
Associer le quartz à ses condensateurs de charge céramiques (généralement 15 à 22 pF type C0G/NP0 pour circuit audio haute stabilité).
Réduire au strict minimum la longueur des pistes reliant le quartz au contrôleur / DAC et entourer la zone d'un plan de masse ininterrompu.
Brasage & Précaution Thermique :
Couper les broches de la bande à l'aide d'une pince coupante de précision.
Braser les sorties au fer thermostaté (300-330 °C max) rapidement (moins de 3 secondes par patte) pour éviter d'endommager la lame de quartz interne.
Laisser un espace de 1 à 2 mm au-dessus du PCB ou intercaler une rondelle isolante (mylar/plastique) si des pistes conductrices circulent sous le boîtier métallique.
Nettoyage du Circuit :
Nettoyer la zone soudée à l'aide d'un pinceau imbibé d'alcool isopropylique afin de supprimer tout résidu de flux susceptible de créer des capacités de fuite.
Composants Audio Numérique & Microélectronique / Lot de 10 quartz 11,2896 MHz boîtier HC-49 sur bande neufs.
