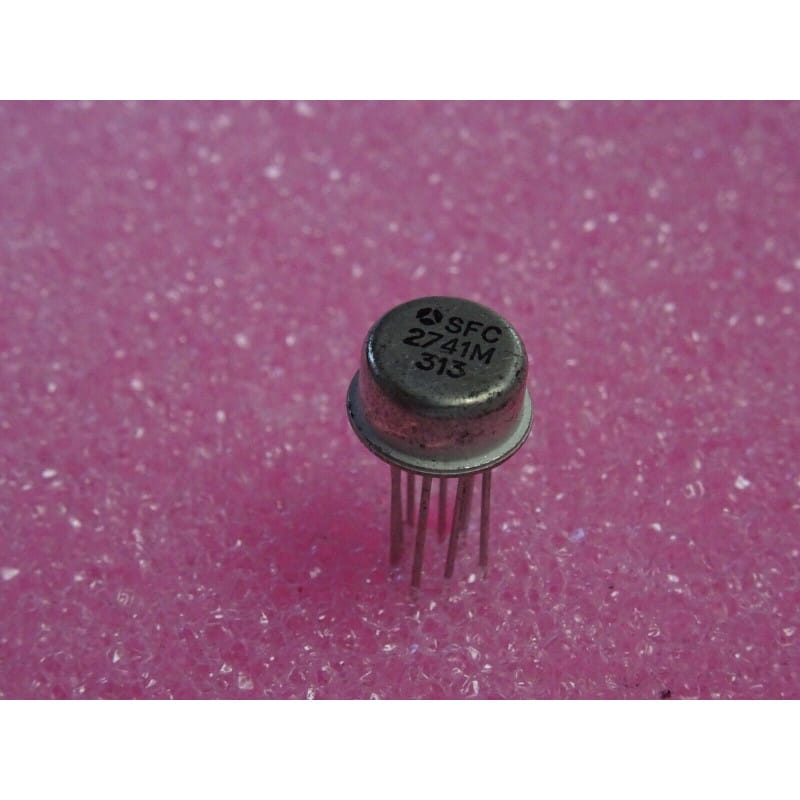

Le SFC2741M (Sescosem / Thomson-CSF) est la version haute fiabilité et de spécification militaire du légendaire amplificateur opérationnel simple uA741 (ou LM741). Logé dans un boîtier métallique rond hermétique TO-99 à 8 broches (parfois désigné sous le format TO-5 ou boîtier métallique "H"), ce composant d'origine authentique d'époque (NOS) est conçu pour résister à des conditions environnementales et thermiques extrêmes.
Il est particulièrement recherché pour la restauration d'instrumentation de mesure d'époque, de matériel aéronautique, militaire, ou d'équipements audio vintage haut de gamme des années 70 et 80.
Le SFC2741M est un amplificateur opérationnel simple d'usage général à compensation interne (General Purpose Operational Amplifier, boîtier métallique TO-99 à 8 broches, d'origine Thomson).
Protection contre les courts-circuits : Il intègre une protection complète en sortie contre les surcharges et les courts-circuits prolongés vers la masse ou vers les rails d'alimentation.
Absence de dérive de phase (No Latch-Up) : Sa conception interne empêche tout blocage ou inversion de phase lorsque la plage de tension d'entrée commune est dépassée.
Compensation interne complète : Stable en gain unitaire sans nécessiter de composants de compensation externes, garantissant une grande simplicité de mise en œuvre.
Boîtier métallique hermétique (TO-99) : Offre un excellent blindage contre les perturbations électromagnétiques (EMI/RFI), une dissipation thermique accrue et une protection absolue contre l'humidité.
Le repérage des broches en boîtier métallique TO-99 :
Regardez le boîtier métallique par-dessous (côté broches).
Localisez le petit ergot (onglet détrompeur) situé sur la bordure de la base métallique.
Cet ergot désigne la broche 8 (qui est non connectée - NC sur le 741).
En tournant dans le sens des aiguilles d'une montre (vue de dessous), les broches sont numérotées de 1 à 8 :
Broche 1 : Balance (Offset Null)
Broche 2 : Entrée inverseuse (Inverting Input)
Broche 3 : Entrée non-inverseuse (Non-Inverting Input)
Broche 4 : Tension d'alimentation négative (V-) / Connectée également au boîtier métallique
Broche 5 : Balance (Offset Null)
Broche 6 : Sortie (Output)
Broche 7 : Tension d'alimentation positive (V+)
Broche 8 : Non connectée (NC) / Située juste devant l'ergot détrompeur
L'annulation de la tension de décalage (Offset) :
Pour obtenir un zéro parfait en sortie en l'absence de signal, connectez un potentiomètre linéaire d'époque de 10 kOhms entre les broches 1 et 5.
Reliez le curseur réglable de ce potentiomètre directement à la ligne d'alimentation négative V- (broche 4).
Précautions de manipulation et de montage :
Les broches de ces composants métalliques d'époque sont souvent dorées ou étamées et restent souples. Redressez-les très délicatement à l'aide d'une pince brucelle si elles ont été légèrement courbées durant le stockage.
Pour les circuits imprimés d'époque, utilisez un support tulipe circulaire spécial à 8 broches (pas circulaire TO-99/TO-5) plutôt que de souder directement le boîtier métallique. Cela évite d'endommager la puce historique avec la chaleur du fer et simplifie le dépannage.
Si vous devez souder directement, réglez votre fer à 310 degrés Celsius maximum et ne chauffez pas chaque broche plus de 2 à 3 secondes.
