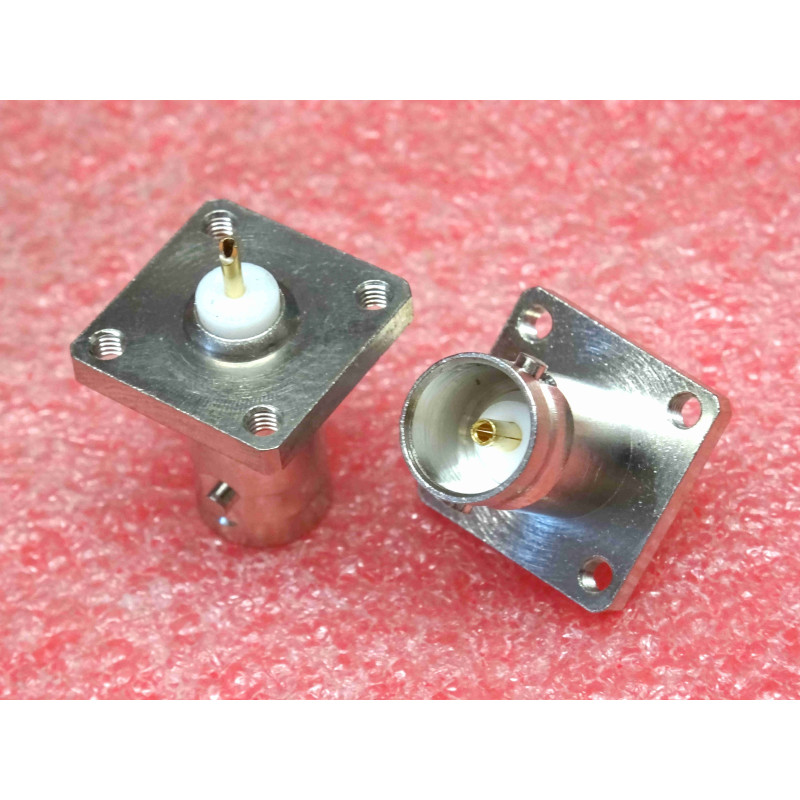

Lot de 5 embases / connecteurs coaxiaux RF BNC Femelles sur platine carrée à 4 trous de fixation, conçues pour le montage encastré sur panneau, la réalisation de baies de brassage audio/vidéo/RF, les boîtiers de mesure, les coffrets d'instrumentation et les équipements radioélectriques 50 Ohms.
Spécialement conçues pour offrir un maintien mécanique d'une rigidité irréprochable face aux torsions et tractions subies par les câbles coaxiaux lourds, ces embases intègrent une bride / platine carrée à 4 perçages de fixation (entraxe standard). Ce système de fixation par 4 vis élimine tout risque de rotation de la prise BNC lors du verrouillage/déverrouillage de la baïonnette. Chaque embase est constituée d'un corps usiné en laiton nickelé robuste, d'un contact central femelle (alvéole) en bronze au béryllium plaqué Or, d'un fût central à souder à l'arrière, d'une cosse de masse directe et d'un diélectrique isolant en Téflon (PTFE) haute température. Elles garantissent une adaptation d'impédance de 50 Ohms du DC jusqu'à 4 GHz. Matériel neuf d'atelier.
Embases Coaxiales RF sur Platine / Contenu du Lot : 5 Embases BNC Femelles 50 Ohms sur Platine Carrée / Format : Embase BNC Femelle Droit à Bride Carrée 4 Trous (BNC Female Flange Mount Socket) / Impédance Nominale : 50 Ohms (Compatible applications 75 Ohms en vidéo/mesure) / Fixation Châssis : Platine Carrée 4 Trous de Perçage pour Vis M2.5 / M3 / Raccordement Arrière : Fût / Picot Central à Souder (Point Chaud) + Cosse de Masse Intégrée / Contact Central : Alvéole Femelle en Bronze au Béryllium Traitée Plaqué Or Intégral / Diélectrique Interne : PTFE (Téflon High-Temp Résistant au Fer à Souder) / Corps Extérieur : Laiton Usiné Lourd Traité Nickelé / Plage de Fréquence : DC à 4 GHz / Tension Max. Admissible : 500 V RMS / Température d'Utilisation : -40 °C à +120 °C / Neuf d'Atelier. Indispensable pour l'intégration de ports BNC sur baies d'acquisition, coffrets d'instrumentation, répéteurs radio et façades de bancs d'essai.
Platine Carrée 4 Trous (Fixation Anti-Rotation) :
La bride carrée répartit les contraintes mécaniques et empêche tout desserrage ou pivotement de l'embase lors des manipulations répétées de la baïonnette BNC.
Conditionnement par Lot de 5 Pièces :
Quantité optimale pour équiper un panneau d'acquisition multivoie, une baie de brassage RF ou un boîtier d'interface de laboratoire.
Contacts Plaqués Or & Isolant Téflon (PTFE) :
Alvéole femelle dorée pour une conductivité maximale et isolant Téflon ne se déformant pas lors du soudage au fer.
Raccordement Arrière Direct à Souder :
Fût central permettant de souder directement le conducteur de signal (point chaud) et patte arrière pour la reprise du blindage / masse.
État : Neuf d'atelier.
Outillage Recommandé pour l'Installation :
Foret de découpe centrale (diamètre ~12,7 mm à 15 mm selon le passage arrière du boîtier), foret de 3 mm pour les 4 trous de la platine, fer à souder (30W à 40W, température conseillée : 350 °C), fil d'étain, 4 vis de fixation M2.5/M3 avec écrous par embase.
Tracer et percer le trou de passage central (diamètre ~13 mm) ainsi que les 4 trous de la platine carrée sur le châssis.
Ébavurer soigneusement les perçages pour assurer une assise parfaitement plane de la platine métallique.
Insérer l'embase BNC par l'avant ou l'arrière du panneau.
Insérer les 4 vis M2.5 ou M3 à travers la platine et le châssis.
Serrer les 4 écrous à l'arrière pour bloquer définitivement le connecteur contre le panneau.
Point Chaud (Signal) : Dénuder et étamer l'âme du câble coaxial, puis la souder dans le fût central de l'embase BNC à 350 °C.
Masse (Blindage) : Torsader et souder la tresse de blindage du câble sur la cosse/languette de masse de l'embase.
