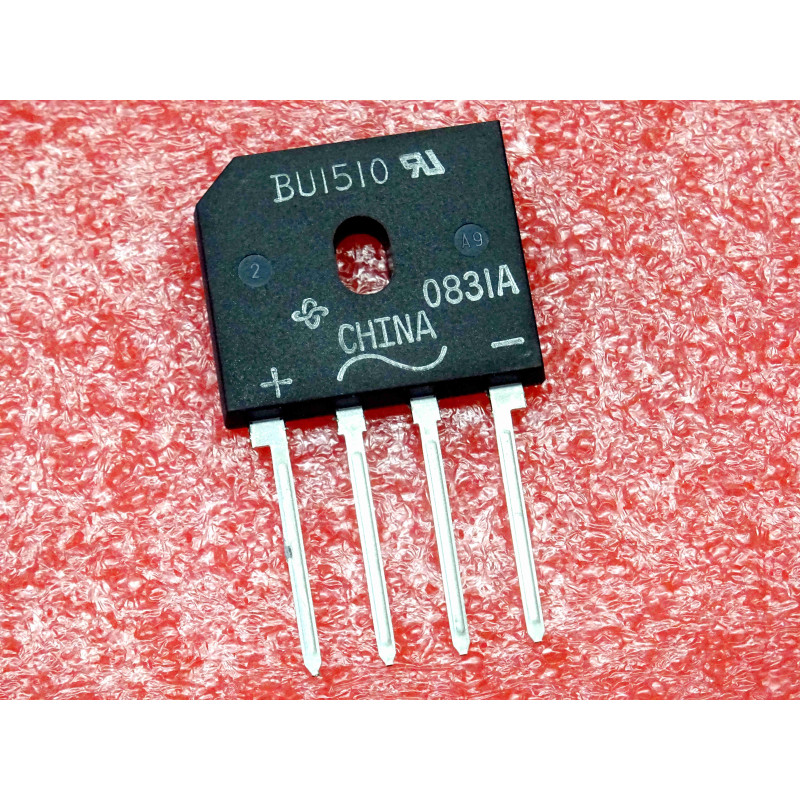

Lot de 2 ponts de diodes redresseurs monophasés de puissance (Single-Phase Bridge Rectifier) de référence universelle BU1510 (série BU15005 à BU1510 / équivalent format GBU1510 / D15XB60-100), conçu pour les techniciens de maintenance industrielle, réparateurs d'alimentations à découpage (SMPS), d'onduleurs, de variateurs de fréquence, de chargeurs de forte puissance et électroniciens d'atelier.
Le composant BU1510 intègre un pont complet de 4 diodes de redressement silicium passivées au sein d'un boîtier plastique compact en ligne SIP plat (type BU / GBU) équipé d'un trou central pour montage direct sur dissipateur thermique. Il supporte une tension inverse de crête répétitive (VRRM) de 1000 V (1 kV) et délivre un courant direct redressé moyen nominal (IO / IF(AV)) de 15 A (avec radiateur adapté, ou typiquement 3,2 A à 3,5 A à l'air libre sans dissipateur). Sa disposition de broches en ligne (Single In-line Package) avec les deux entrées de courant alternatif (AC / ~) positionnées au centre et les sorties de polarité continue (+ et -) aux extrémités facilite grandement le routage sur circuit imprimé et l'isolation haute tension.
Composants Électroniques de Puissance & Semi-conducteurs / Référence Fabricant : BU1510 (Série BU1506 / BU1508 / BU1510) / Type de Composant : Pont redresseur de Graetz monophasé de puissance / Tension Inverse Répétitive Max (VRRM) : 1000 V (1 kV) / Tension Continue Inverse Max (VR) : 1000 V / Courant Direct Moyen Nominal (IO) : 15 A (monté sur dissipateur thermique à TC = 100°C) / Courant de Surcharge Crête (IFSM) : 200 A à 240 A (onde demi-sinus 8,3 ms / 10 ms) / Chute de Tension Directe Max (VF) : Typiquement 1,0 V à 1,1 V par diode sous 7,5 A / Boîtier Mécanique : Boîtier plat en ligne à 4 broches traversantes (Format BU / GBU avec trou de fixation pour vis M3) / Configuration des Broches : En ligne / Entrées AC centrales / Conditionnement : Lot de 2 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), broches étamées propres et droites, jamais monté. Composant haute fiabilité pour l'étage primaire des alimentations secteur et équipements industriels.
Forte Capacité en Courant & Tension (15 A / 1000 V) :
Parfaitement dimensionné pour redresser directement le secteur 230 V AC (bus continu 325 V à 400 V DC) avec une marge de sécurité maximale face aux transitoires.
Format en Ligne SIP Compact & Économiseur d'Espace :
Profil plat vertical permettant une excellente densité d'implantation sur circuit imprimé et un couplage thermique aisé sur un profilé aluminium.
Disposition des Broches Optimisée (AC au centre) :
Entrées alternatif ~ au milieu et sorties continu + / - aux extrémités pour un tracé de pistes PCB direct et des distances d'isolement respectées.
Excellente Tenue aux Courants d'Appel (IFSM supérieur à 200 A) :
Encaisse les fortes pointes de charge des gros condensateurs de lissage primaire lors de la mise sous tension.
État : Pièces neuves d'origine, broches brillantes et prêtes pour l'insertion traversante.
Brochage & Repérage des 4 Pattes en Ligne :
Broches Centrales (2 et 3) : Entrées courant alternatif ~ (phase et neutre du secteur ou secondaire transformateur).
Broches Extrémités (1 et 4) : Sorties courant continu + (borne positive) et - (borne négative / référence de masse du rail DC).
Contrôle visuel : Toujours vérifier le biseau détrompeur ou le marquage sérigraphié sur la face avant du boîtier pour repérer la patte positive +.
Règles Thermiques d'Atelier :
Pour exploiter des courants continus supérieurs à 3 A, le pont doit impérativement être vissé sur un radiateur.
Appliquer une fine couche de pâte thermique sur la face plane d'appui et serrer la vis de maintien (couple recommandé 0,5 à 0,8 N.m) sans déformer le boîtier plastique.
Test Rapide au Multimètre :
En mode test diode, tester les 4 jonctions internes : tension directe de 0,5 V à 0,6 V entre chaque entrée ~ et la sortie +, ainsi qu'entre la sortie - et chaque entrée ~ (bloqué en sens inverse).
