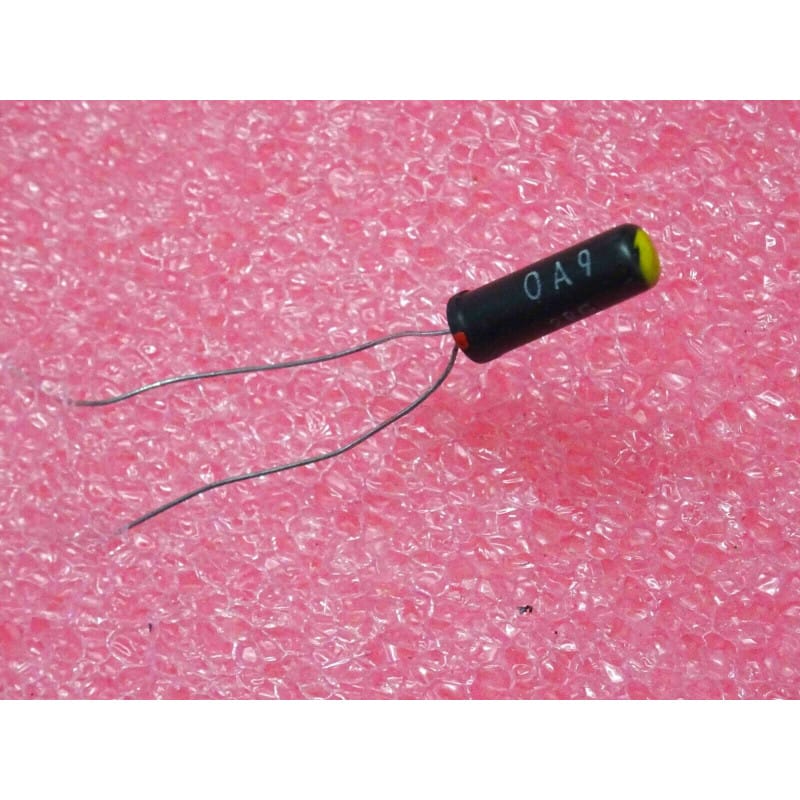

Lot de 2 diodes historiques au germanium petit signal et détection haute fréquence (Vintage Point-Contact Solid-State Germanium Diode) de référence standard européenne Pro-Electron OA9 (OA 9 / série historique OA5, OA7, OA8, OA9 / équivalents OA85, OA90, OA91, 1N34A, AA119) (fabricants historiques de référence : Telefunken, Philips / Valvo, Intermetall, ITT Semiconductors, Siemens), conçu pour les spécialistes de la restauration de radios à lampes et transistors d'époque, constructeurs de récepteurs à galène/cristal, concepteurs de pédales d'effet guitare vintage (Fuzz, Treble Booster, Overdrive doux) et collectionneurs de composants semi-conducteurs pionniers.
La diode OA9 est un composant historique au germanium encapsulé dans son traditionnel boîtier axial en verre scellé transparent grand format de dimensions 5 x 15 mm laissant apparaître la structure interne à pointe de contact métallique (Point-Contact / Gold-Bonded). Conçue aux débuts de l'ère des semi-conducteurs pour la détection HF, le mélange de signaux et la démodulation audio, elle supporte une tension inverse continue maximale (Umax / VR) de 25 V (tension inverse de service Usp de 10 V), délivre un courant direct continu nominal (If / IF) de 10 mA, et tolère un courant de crête impulsionnel maximal (Imax / IFM) atteignant 270 mA. Elle se distingue par une tension de seuil directe très basse (Uf typiquement de 0,33 V sous faible courant), un courant de fuite inverse modéré (Isp de seulement 1,5 µA sous 10 V), une capacité parasite interne quasi-nulle et une réponse dynamique instantanée, idéale pour la démodulation de signaux AM/HF de faible niveau et l'écrêtage analogique doux (soft-clipping).
Composant Historique Rare des Débuts du Semi-Conducteur :
Véritable diode solide (Solid-State Diode) d'époque, incontournable pour restaurer dans le strict respect de l'origine les premiers récepteurs radio et appareils de mesure européens.
Tension de Seuil Directe Ultra-Basse (Uf ~0,33 V sous faible courant) :
Conduction immédiate dès quelques centaines de millivolts, idéale pour capter des signaux radio faibles sans préamplification active.
Forte Capacité Impulsionnelle (Imax jusqu'à 270 mA) :
Encaisse des transitoires et des pics de signal importants sans claquage de la pointe de contact.
Boîtier Verre Transparent Grand Format 5 x 15 mm :
Corps cylindrique en verre étanche laissant voir la mécanique interne de contact, apportant une authenticité visuelle et technique unique.
Comportement Audio Doux & Chaleureux (Soft-Clipping) :
Très recherchée pour les étages d'écrêtage de pédales d'effet guitare vintage (saturation crémeuse, riche en harmoniques paires).
État : Pièces neuves de stock d'époque (NOS / New Old Stock), perles de verre impeccables, broches axiales étamées d'origine prêtes pour le brasage.
Identification de la Polarité & Repérage :
Repérage Visuel : La bague colorée (ou le marquage de couleur vers l'une des extrémités du corps en verre) repère la Cathode (sortie du pôle positif continu en détection/redressement).
Contrôle Rapide au Multimètre (Mode Test Diode) :
Sens direct (Pointe rouge sur l'Anode, pointe noire sur la Cathode côté bague) : Conduction mesurée entre 0,28 V et 0,35 V (seuil caractéristique d'une jonction germanium saine).
Sens inverse : Affichage circuit ouvert (0L) ou très légère fuite résiduelle normale en microampères (signature naturelle du germanium à température ambiante).
Domaines d'Application Clés en Atelier :
Détection Radio AM & Postes à Galène / Cristal : Récupération de l'enveloppe audio sur les bandes GO (grandes ondes), PO (petites ondes) et OC (ondes courtes) sans nécessiter de pile d'alimentation.
Pédales d'Effet Guitare Analogiques : Montée en paire tête-bêche pour un écrêtage asymétrique ou symétrique apportant une compression douce et un grain vintage authentique.
Sondes RF Détectrices d'Atelier (RF Probes) : Redressement de crête pour visualiser et mesurer des signaux radiofréquence sur oscilloscope ou multimètre jusqu'à plusieurs dizaines de mégahertz.
Restauration de Récepteurs Radio Vintage : Remplacement conforme d'époque sur postes Philips, Grundig, Telefunken, Schneider, Ducretet des années 1950-1970.
Consignes Impératives de Montage & Brasage (Haute Sensibilité Thermique) :
La jonction germanium se dégrade irrémédiablement au-delà de sa température limite de 75°C.
Placer impérativement une pince métallique ou une précelle (dissipateur thermique de pincement) sur la broche entre le corps en verre et la zone de soudure pendant toute la durée de l'opération.
Souder rapidement avec un fer à souder régulé propre en limitant le contact thermique à moins de 2 secondes.
Pour le cambrage des broches axiales, maintenir impérativement la patte avec une pince plate à au moins 2 mm du verre sans forcer sur le joint de scellement verre-métal du boîtier 5x15 mm.
Composants Électroniques & Semi-conducteurs Vintage / Fabricants Historiques : Telefunken / Philips / Valvo / Intermetall / ITT / Référence Constructeur : OA9 (Variantes d'écriture : OA 9 / Série Pro-Electron OA5 à OA9 / Équivalents : OA85, OA90, OA91, 1N34A, AA119) / Type de Composant : Diode solide au germanium à pointe de contact petit signal et détection HF (Point-Contact Solid-State Germanium Diode) / Tension Inverse Maximale (Umax) : 25 V / Tension Inverse de Service (Usp) : 10 V / Courant Direct Nominal (If) : 10 mA / Courant Direct de Crête Max (Imax) : 270 mA / Chute de Tension Directe Typique (Uf) : ~0,33 V / Courant Inverse Résiduel (Isp) : ~1,5 µA sous 10 V à 25°C / Boîtier Mécanique : Axial verre scellé transparent grand format 5 x 15 mm / Conditionnement : Lot de 2 pièces / Température Maximale de Jonction (tmaxJ) : +75°C / État : Neuf de stock d'époque d'origine (NOS / New Old Stock), perles de verre impeccables, broches étamées d'origine propres et sans oxydation, jamais soudé. Composant de collection très recherché pour récepteurs radio AM/galène, sondes HF, pédales d'effet guitare vintage et restauration d'équipements électroniques anciens.
