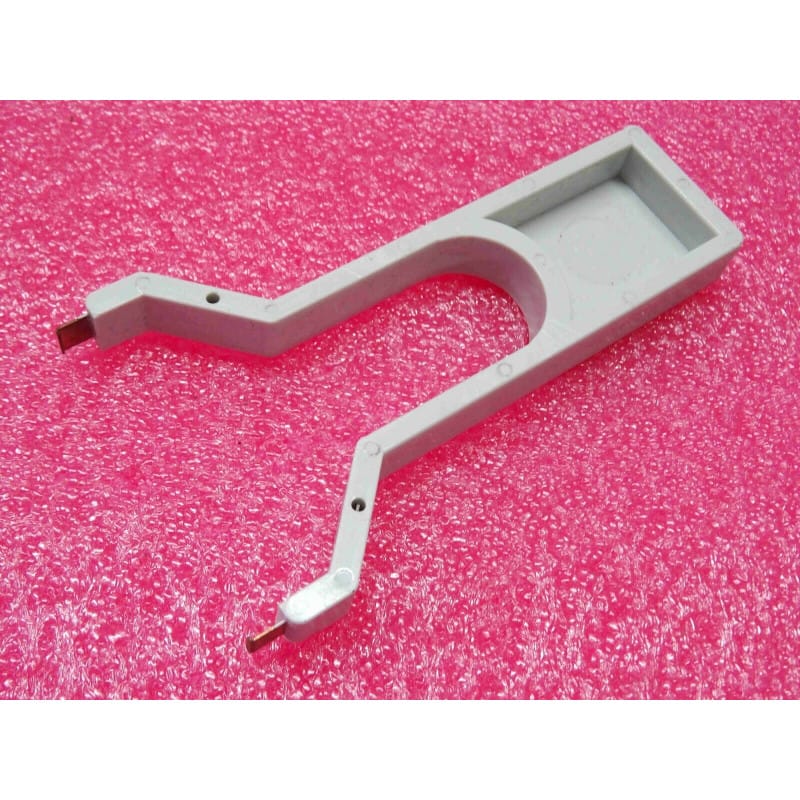

Pince d'extraction manuelle de précision pour circuits intégrés et boîtiers traversants longs (IC Extractor Tool), référence atelier UMD 327 SP (UMD327SP). Spécialement conçue pour l'extraction verticale propre, équilibrée et sans contrainte mécanique des circuits intégrés de grande longueur (45 mm à 50 mm, correspondant aux boîtiers standards DIP / DIL 36, 40 et 42 broches au pas large de 15,24 mm / 0.600"), cet outil saisit le boîtier simultanément par ses deux extrémités ou le long de ses flancs. Il permet de déloger les composants enfichés dans des supports tulipe, lyre ou ZIF sans tordre les pattes, sans fissurer le boîtier plastique ou céramique et sans endommager les pistes du circuit imprimé.
Traction Perpendiculaire Parfaite : Évite l'effet de levier destructeur des tournevis plats qui plient irrémédiablement les pattes d'un côté et risquent d'arracher les douilles du support.
Format Dédié Boîtiers Longs (45-50 mm) : Longueur de prise optimisée pour les boîtiers 40 broches massifs, éliminant les flexions centrales du composant lors de l'arrachement d'un support tulipe à forte rétention.
Préservation des Broches & du PCB : Les crochets fins se glissent aisément entre le boîtier du circuit et le rebord plastique du support sans riper sur les pistes cuivrées environnantes.
Sécurité Statique : Finition adaptée aux environnements de laboratoire et d'atelier pour la manipulation de circuits MOS / CMOS sensibles aux décharges électrostatiques.
Positionnement des Crochets :
Glisser les ergots métalliques de l'extracteur sous les deux extrémités du boîtier DIP (entre le circuit intégré et la base du support).
Vérifier que les crochets portent bien sur le corps en plastique/céramique et non directement sur les pattes métalliques pour ne pas les cisailler.
Action d'Extraction :
Serrer légèrement la pince pour bien verrouiller la prise sous les encoches du boîtier.
Exercer une traction ferme et strictement verticale vers le haut. Le circuit se dégage du support d'un coup sec et régulier sans aucune torsion latérale.
Cas des Puces Fortement Bloquées (Supports Neufs ou Oxydés) :
Si la rétention est très dure, effectuer une très légère oscillation d'avant en arrière (dans l'axe longitudinal du boîtier, jamais transversalement) tout en maintenant la traction verticale.
Entretien :
Vérifier périodiquement que les becs de préhension ne sont ni émoussés ni tordus, et nettoyer les surfaces à l'alcool isopropylique pour éliminer les traces de flux résiduel.
Outillage Professionnel d'Électronique & Maintenance / Extracteur de circuits intégrés DIP longs (45-50 mm / DIP40) UMD 327 SP.
