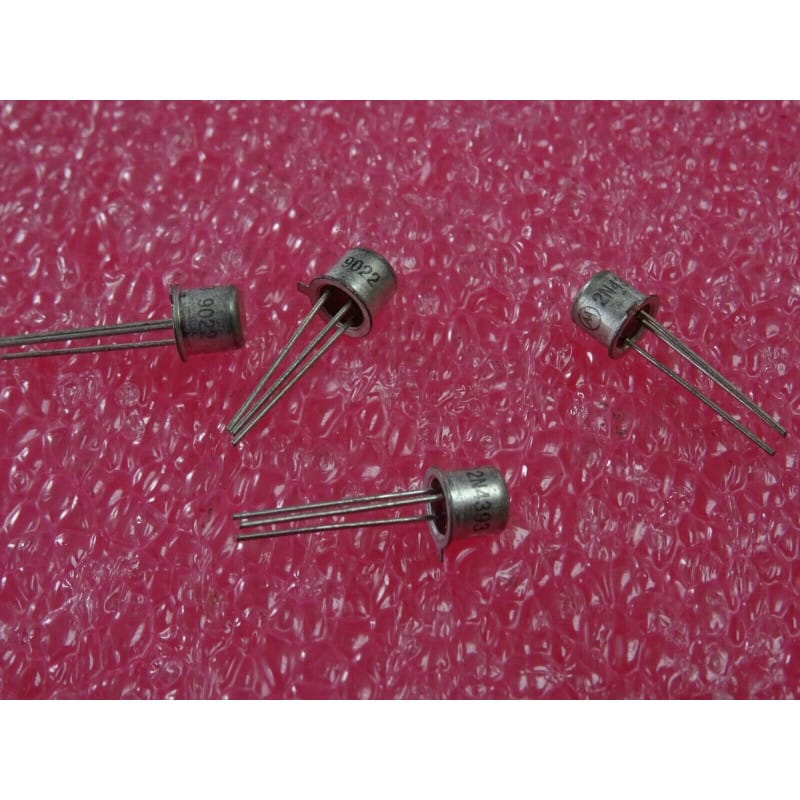

Lot de 4 Transistors JFET Canal N Commutation Motorola 2N4393 – Boîtier Métallique TO-18

Lot de 4 Transistors JFET Canal N Commutation Motorola 2N4393 – Boîtier Métallique TO-18

(0 avis)
6,25 € 6,25 € (Hors taxes)

Ajouter au panier
Prix sur devis

Transistor à effet de champ à jonction canal N haute performance dédié à la commutation analogique rapide et aux petits signaux (N-Channel JFET for Analog Switching), issu des productions historiques de Motorola Semiconductor, référence industrielle standard JEDEC 2N4393. Conçu spécifiquement pour les multiplexeurs analogiques, les circuits d'échantillonnage-bloqueur (sample-and-hold) et les applications de découpage de précision. Proposé ici en lot de 4 pièces à 3 pattes. Encapsulé sous boîtier métallique hermétique standard TO-18 (format cylindrique métallique à trois broches avec ergot de repérage). Matériel à l'état neuf de stock d'origine (NOS).

CaractéristiqueSpécification
Type de MatérielTransistor JFET canal N commutation et petits signaux (N-Channel JFET)
Marque / FabricantMotorola Semiconductor
Référence Constructeur2N4393 (standard JEDEC)
Quantité du LotLot de 4 pièces
Format du BoîtierBoîtier métallique hermétique TO-18 à 3 broches (cylindrique avec ergot)
Tension de Pincement (VGS(off))-0,5 V à -3 V (selon tri constructeur)
Courant de Drain sous Saturation Max (IDSS)5 mA à 30 mA (optimisé pour une faible résistance dynamique à l'état passant Rds(on))
Vitesse de CommutationTemps de réponse très courts, adaptés aux signaux transitoires
Plage de Température de Jonction (Tj)-55°C à +200°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), broches et embase propres sans oxydation
Usage & ApplicationsCommutation analogique de précision, échantillonnage de signaux, multiplexage, amplificateurs à gain variable et maintenance de matériel professionnel vintage

Points Forts & Spécificités Techniques

  • Fabrication Historique Motorola : Composant semi-conducteur d'époque issu des lignes rigoureuses de Motorola, garantissant la stabilité des paramètres de pincement et de résistance dynamique.

  • Boîtier Métallique TO-18 à 3 Pattes : Assure une protection hermétique de la jonction silicium et un blindage électromagnétique naturel bien supérieur aux équivalents en boîtier plastique.

  • Lot de 4 Pièces : Conditionnement idéal pour les ateliers de dépannage, la constitution de stocks de pièces de rechange ou la réalisation de paires / quatuors de transistors appairés.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé TO-18 à 3 Pattes (Composant vu de dessous, broches orientées vers soi, repère d'ergot) :

    • Broche 1 : Source (S) (ou Drain selon configuration symétrique)

    • Broche 2 : Grille (Gate - G)

    • Broche 3 : Drain (D) (ou Source selon configuration symétrique)

    • (Note d'atelier : Sur les JFET de commutation symétriques comme le 2N4393, le Drain et la Source sont généralement interchangeables, mais le respect du brochage fabricant sécurise l'implantation d'origine).

  2. Précautions ESD :

    • Manipuler ces composants sensibles avec les précautions d'usage d'atelier (poste de travail mis à la terre, fer à souder isolé) pour préserver la jonction de grille.

Composants Électroniques Actifs & JFET / Lot de 4 transistors JFET canal N Motorola 2N4393 en boîtier métallique TO-18 à 3 pattes, pièces d'origine neuves de stock (NOS).
