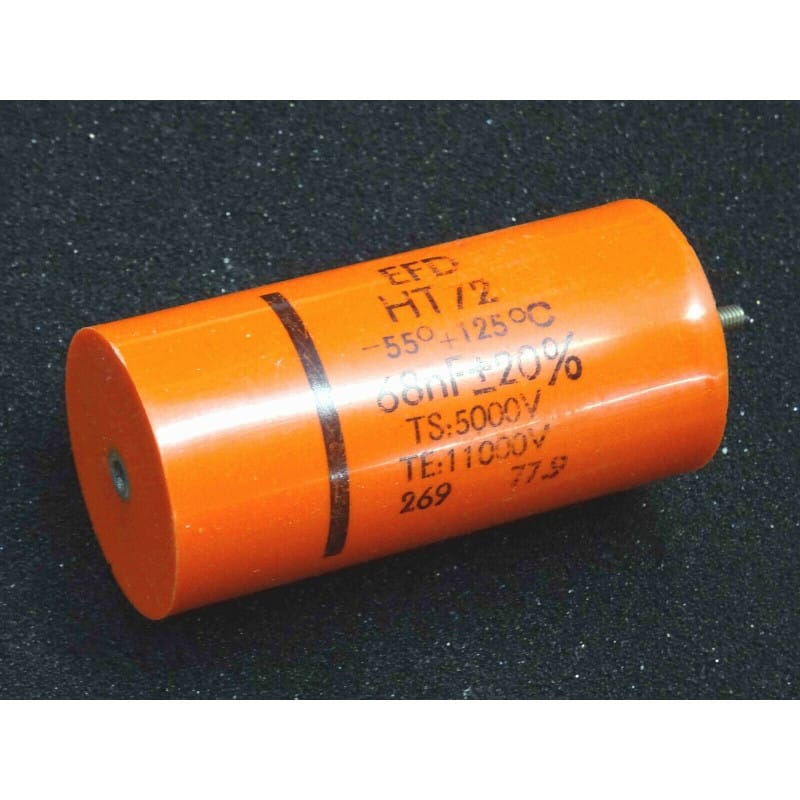

Condensateur au mica reconstitué d'exception pour applications extrêmes (Très Haute Tension & Haute Température), issu du fabricant français de prestige Eurofarad / EFD (Série spéciale HT72 TS). Offrant une importante capacité de 68 nF (0,068 µF / 68 000 pF / code marquage : 68n / 683) sous une tension nominale de service permanente de 5 000V DC (5 kV DC / 5000Vcc) et une tension d'épreuve diélectrique exceptionnelle de 11 000V DC (11 kV DC / 11 kVcc), ce composant est certifié pour une plage thermique extrême allant jusqu'à 125°C. Fabriqué en technologie mica reconstitué imprégné sous boîtier étanche à haute rigidité diélectrique, il se caractérise par une résistance d'isolement gigantesque, une sécurité absolue contre les arcs électriques et une durée de vie hors norme sous fortes contraintes. Il dispose de deux bornes axiales robustes avec insert fileté à visser M3 pour un raccordement direct et sécurisé à fort potentiel. Matériel neuf de stock d'atelier (NOS) / contrôlé.
Qualité d'exception Eurofarad Mica Reconstitué, Très Haute Tension 5 kV / 11 kV & Tenue 125°C (Condensateur Mica Reconstitué THT / Marque Eurofarad-EFD / Gamme HT72 TS Haute Température 125°C / Capacité 68 nF - 0,068 µF - 68n / Tension de Service 5000V DC - 5 kV DC / Tension d'Épreuve 11000V DC - 11 kV DC / Tolérance ±20% / Raccordement à Visser M3 / Non Polarisé / Made in France). Composant de puissance THT indispensable pour les générateurs d'impulsions, le filtrage THT de laboratoire, les émetteurs RF de très forte puissance, les équipements aéronautiques/militaires, le découplage THT et la maintenance de baies scientifiques.
Marque / Fabricant : Eurofarad / EFD (Made in France – Spécialiste historique français des condensateurs de précision, d'aéronautique et de haute tension).
Série / Gamme : HT72 TS (Série spéciale au mica reconstitué pour environnement sévère, haute température et très haute tension).
Technologie : Mica Reconstitué Imprégné (Reconstituted Mica Paper Capacitor – Rigidité diélectrique extrême, stabilité sous fort gradient de potentiel et dégazage quasi-nul).
Capacité Nominale : 68 nF / 0,068 µF / 68 000 pF (Code marquage : 68n / 0.068µF / 683).
Tolérance de Précision : ±20% (Code M).
Tension Nominale de Service (DC) : 5 000V DC (5 kV DC / 5000 Volts continu en service permanent).
Tension d'Épreuve / Rigide (TE) : 11 000V DC (11 kV DC / 11 000 Volts continu – Marge de sécurité exceptionnelle contre les surtensions transitoires).
Température Max. de Fonctionnement : Jusqu'à 125°C (Tenue irréprochable en enceinte chaude ou sous forte sollicitation).
Type de Connexions / Bornes : Insert fileté à visser type M3 (Fixation mécanique et électrique ultra-fiable par vis ou tiges filetées M3).
Polarité : Non polarisé (Raccordement alternatif AC ou continu DC sans sens imposé).
État : Neuf de stock d'atelier (NOS / Contrôlé).
Atouts du Mica Reconstitué Eurofarad HT72 TS (68 nF / 5 kV / TE 11 kV / M3) :
Diélectrique Mica Reconstitué Haute Sécurité : Le mica reconstitué associe les qualités intrinsèques du mica (faible angle de perte, résistance thermique) à une homogénéité parfaite sans défauts structurels, éliminant tout risque de claquage spontané sous 5 000V DC.
Marge d'Épreuve Colossale (11 kV DC) : La tenue d'épreuve testée à 11 kV garantit l'encaissement sans dommage des pics d'extra-rupture, décharges impulsionnelles et surtensions de commutation.
Connexion à Visser M3 : Les inserts taraudés M3 évitent tout point chaud par résistance de contact et permettent de maintenir des lignes de fuite (distance d'isolement dans l'air) optimales sur châssis ou isolateurs céramiques/téflon.
Applications Principales :
Circuits d'accord et couplage THT pour émetteurs radiofrequence (RF) de très forte puissance et émetteurs scientifiques.
Filtrage principal, lissage et réservoir d'énergie sur alimentations Très Haute Tension (THT) de laboratoire, lasers de puissance et générateurs X.
Circuits de décharge rapide, générateurs d'impulsions (Marx/Surge) et protections contre les surtensions transitoires sous milieu sévère (125°C).
Maintenance, rétrofit et dépannage au composant de baies de test aéronautiques, militaires ou industrielles sous haute tension.
