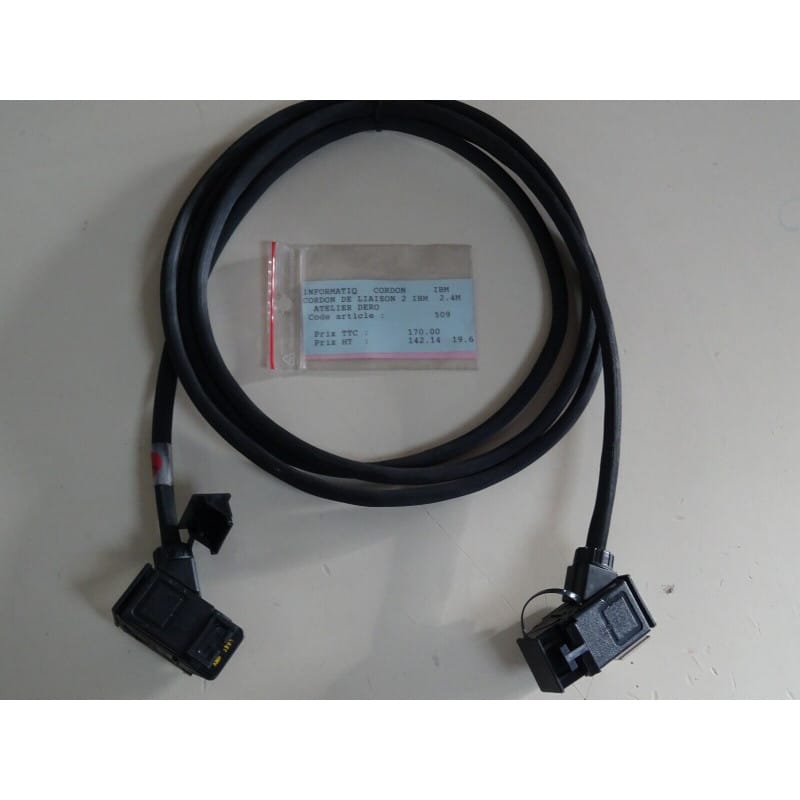

Ce cordon de liaison réseau officiel (IBM Cabling System Patch Cable / Token Ring Type 1 to Type 1), d'une longueur utile de 2,4 mètres, est conçu pour l'interconnexion directe entre panneaux de brassage, prises murales et concentrateurs d'anneau (MAU / MSAU - Multistation Access Unit) au sein des infrastructures câblées au standard IBM Cabling System (ICS).
Équipé à chaque extrémité d'un connecteur hermaphrodite autobloquant IBM Data Connector (IDC / Type 1), ce câble à paires blindées haute immunité (STP 150 ohms) assure le transport de données sur réseaux en anneau à jeton IEEE 802.5 Token Ring (débits de 4 Mbps et 16 Mbps) ou pour le chaînage direct de concentrateurs réseau (Ring-In / Ring-Out).
Connectique Hermaphrodite Universelle : Les deux fiches étant identiques et symétriques, le câble n'a pas de sens de branchement (pas de distinction mâle/femelle) et s'accouple directement sur une autre fiche IBM ou sur une embase murale/panneau.
Sécurité d'Anneau par Auto-Bouclage : Chaque connecteur intègre des lames de contact à ressort qui referment la boucle logique lorsque la prise est déconnectée, évitant toute rupture du réseau local Token Ring lors des manipulations de brassage.
Chaînage de Concentrateurs MSAU (RI/RO) : Permet d'étendre la taille de l'anneau en reliant le port Ring-Out (RO) d'une unité d'accès (ex: IBM 8228) au port Ring-In (RI) de l'unité suivante.
Longueur Optimale de 2,4 Mètres : Idéale pour le cheminement au sein d'une même baie informatique ou entre deux baies 19" contiguës sans excès de câble encombrant.
Applications Recommandées :
Interconnexion d'Unités d'Accès Réseau (MSAU) : Extension d'anneaux Token Ring historiques (liaison des ports de cascade RI / RO sur concentrateurs IBM 8228, 8230, etc.).
Brassage en Armoire Informatique : Renvoi d'un port de répartiteur ICS vers un port de distribution MAU.
Réseaux Rétro-Computing & Mainframes : Préservation et démonstration d'architectures réseau locales d'époque (systèmes IBM AS/400, serveurs OS/2 Warp Server, stations Novell NetWare).
Conseils d'Atelier & Bonnes Pratiques de Manipulation :
Encliquetage Sécurisé : Pousser fermement le loquet de verrouillage mécanique du connecteur jusqu'à la butée franche pour garantir la continuité du blindage de masse et l'ouverture du circuit de pontage interne.
Démontage / Retrait : Tirer sur la languette de déverrouillage plastique avant de séparer les connecteurs afin de ne pas forcer sur les ergots de guidage.
Équivalences & Produits Associés :
Cordons IBM Type 1 vers DB9 Mâle (liaison carte réseau PC), Filtres de média IBM Type 1 vers RJ45 (Token Ring UTP), Concentrateurs IBM 8228 MSAU.
Connectique Réseau Historique & Token Ring / Type : Câble de brassage IBM Cabling System / Connectique : IBM Data Connector Type 1 vers IBM Data Connector Type 1 (Hermaphrodite) / Longueur : 2,4 m / Impédance : STP 150 $\Omega$.
