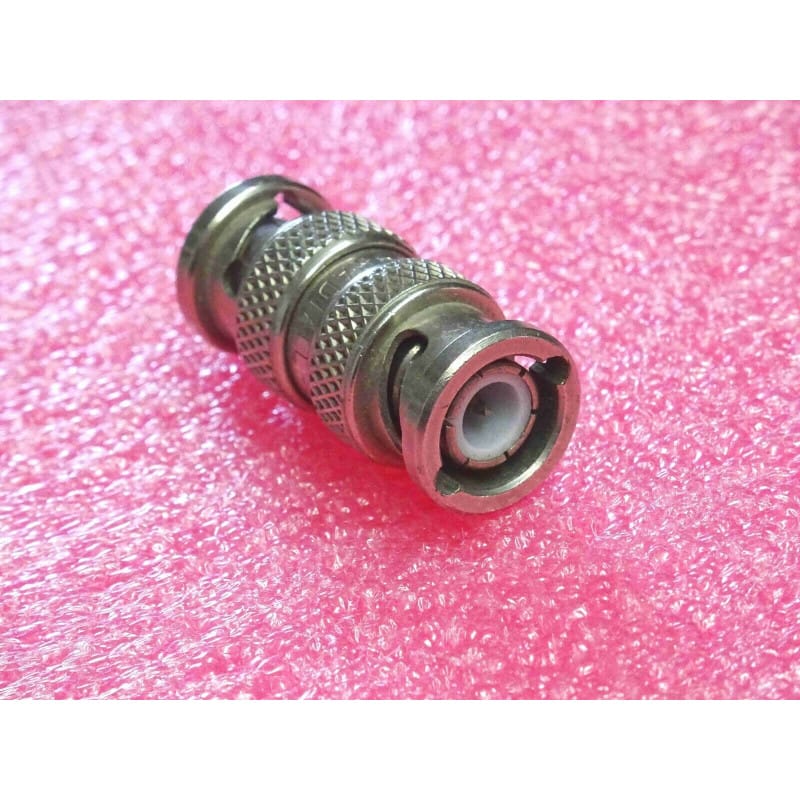

Adaptateur coaxial RF droit intra-série de précision BNC Mâle vers BNC Mâle (raccord de jonction double mâle / plug-to-plug adapter), conçu par le fabricant français de référence mondiale Radiall (Référence fabricant : R141710000 / Code court : R141710 / Norme militaire US : UG-491B/U / UG491BU).
Spécialement conçu pour réaliser la jonction directe entre deux équipements, câbles ou sous-ensembles dotés d'embases BNC Femelles. Cet adaptateur permet d'aboucher directement deux prises femelles sans passer par un cordon intermédiaire, ou de convertir une sortie BNC Femelle en fiche BNC Mâle fixe. Il assure un verrouillage rapide et sécurisé grâce à son double système à baïonnette quart de tour, tout en maintenant une continuité d'impédance strictement constante de 50 Ohms sans dégradation du signal sur l'ensemble de la bande passante du DC jusqu'à 4 GHz. Fabriqué en laiton usiné lourd avec revêtement BBR (Radiall Bronze) / nickelé de haute résistance, diélectrique en Téflon (PTFE) et broches centrales traversantes en bronze au béryllium plaquées Or, il offre une répétabilité métrologique et une tenue mécanique irréprochables pour l'atelier et le laboratoire. Matériel neuf sous packaging d'atelier.
Adaptateur Coaxial Intra-Séries / Marque : RADIALL (France) / Référence Fabricant : R141710000 (R141710) / Norme Militaire : UG-491B/U (UG491BU) / Format : Adaptateur Droit BNC Mâle vers BNC Mâle (BNC Male to BNC Male Straight Adapter / Double Mâle Intra-Série) / Connectique Côté 1 : Fiche BNC Mâle 50 Ohms à Verrouillage Baïonnette / Connectique Côté 2 : Fiche BNC Mâle 50 Ohms à Verrouillage Baïonnette / Impédance Nominale : 50 Ohms / Plage de Fréquence : DC à 4 GHz / Taux d'Onde Stationnaire (VSWR) : inférieur à 1,10 jusqu'à 1 GHz / inférieur à 1,20 jusqu'à 4 GHz / Contacts Centraux : Broches Mâles en Bronze au Béryllium Usiné Traitées Plaqué Or Intégral / Diélectrique Interne : PTFE (Téflon Pure High-Temp) / Corps Extérieur : Laiton Usiné Lourd Traité Nickelé / BBR / Tension Max. Admissible : 500 V RMS / Température d'Utilisation : -65 °C à +165 °C / Neuf d'Atelier. Composant indispensable pour les bancs de mesure métrologiques, oscilloscopes, générateurs de signaux (GBF), récepteurs SDR, stations radioamateurs et baies vidéo/RF d'atelier.
Marque & Référence Officielle Radiall UG-491B/U (R141710000) :
Conforme aux spécifications MIL-C-39012 / UG-491B/U, garantissant la parfaite coaxialité des broches centraux et une résistance d'isolation maximale.
Jonction Directe Mâle / Mâle (BNC-BNC) :
Permet de relier côte à côte deux appareils ou modules équipés d'embases BNC Femelles (par exemple, raccordement direct d'un filtre ou atténuateur sur l'entrée d'un oscilloscope).
Isolation Téflon (PTFE) & Contacts Plaqués Or :
Diélectrique PTFE à très faible facteur de perte et broches dorées assurant une résistance de contact extrêmement faible et constante au fil des branchements.
Double Verrouillage Baïonnette :
Bagues moletées indépendantes de chaque côté assurant une connexion rigide et insensible aux vibrations.
État : Neuf d'atelier.
Applications Recommandées en Atelier :
Interconnexion d'Appareils de Mesure : Idéal pour cascader deux modules de test (par exemple, relier directement la sortie d'un générateur de fonctions ou d'un préampli BNC Femelle sur l'entrée BNC Femelle d'un fréquencemètre ou d'un oscilloscope).
Transformation de Gender : Convertit une rallonge BNC équipée de prises Femelles aux deux extrémités en cordon Mâle/Femelle ou Mâle/Mâle.
Conseils d'Utilisation en Atelier :
Insertion & Verrouillage : Aligner les ergots de l'embase femelle avec les rainures de la bague baïonnette de l'UG-491B/U, enfoncer axialement et tourner d'un quart de tour vers la droite jusqu'au clic d'immobilisation.
Contrainte Mécanique : En raison du faible déport de cet adaptateur rigide, éviter d'exercer des leviers verticaux importants sur la jonction pour préserver les embases châssis des appareils interconnectés.
