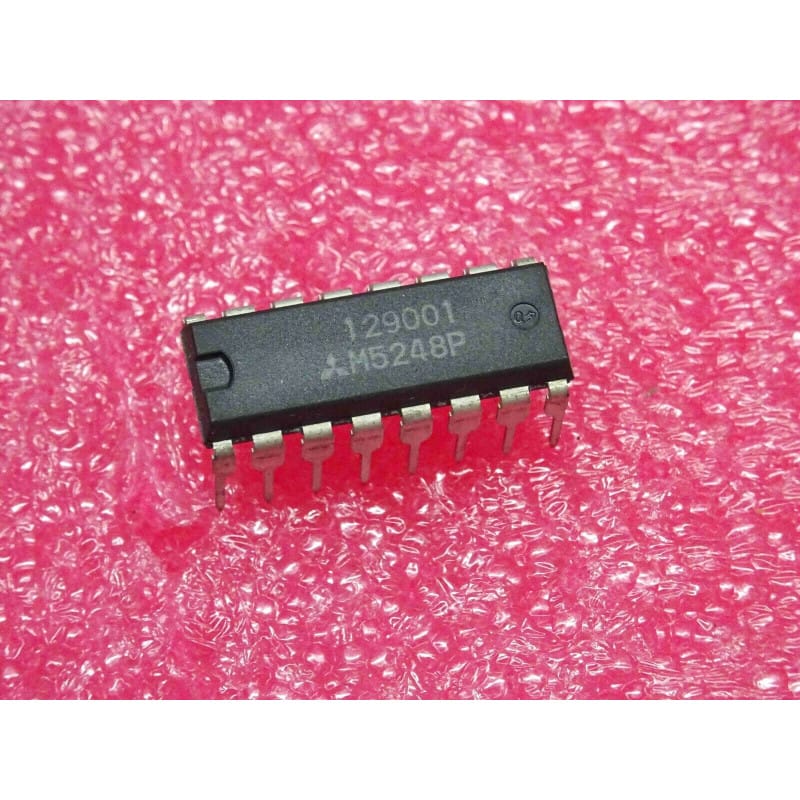

Le M5248P (souvent écrit ci M 5248 P ou ic M5248P) est un circuit intégré spécialisé dans la commutation de puissance, fabriqué historiquement par Mitsubishi Electric.
Ce composant intègre 4 canaux de transistors Darlington haute performance, capables de commuter des charges importantes allant jusqu'à 1,5 ampère par canal. Il est conçu pour piloter des charges inductives ou résistives exigeantes (relais, petits moteurs, solénoïdes ou afficheurs) directement à partir de signaux logiques de commande basse tension. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-16.
Fabricant : Mitsubishi Electric.
Fonction : Réseau de pilotes Darlington 4 canaux (4-Unit 1.5A Darlington Current Driver).
Boîtier : DIP-16 (Dual In-line Package à 16 broches traversantes).
Signification de la référence :
M5248 : Référence standard de la gamme de circuits d'interface et de commande de puissance de Mitsubishi.
-P : Suffixe indiquant un boîtier en plastique de type DIP (Plastic Dual In-line Package).
Performances clés :
Capacité de courant élevée : Permet de commuter jusqu'à 1,5A par sortie, offrant une robustesse supérieure pour les actionneurs électromécaniques.
Diodes de protection intégrées : Comporte généralement des diodes de roue libre internes pour absorber les pics de tension transitoires lors de la coupure de charges inductives.
Repérage & Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit se trouve généralement sur les cartes de commande d'appareils industriels, d'instruments de mesure ou d'équipements audio/vidéo anciens gérant des relais ou des solénoïdes.
Diagnostic Express (Commandes inopérantes ou étage de sortie bloqué) :
Symptômes Courants en Atelier :
Un actionneur ou relais ne s'active plus malgré un signal de commande valide sur l'entrée : Canal Darlington interne grillé (jonction ouverte) suite à une surcharge ou un court-circuit.
La charge reste activée en permanence : Transistor de sortie en court-circuit franc (jonction collecteur-émetteur claquée).
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence de la tension d'alimentation principale sur le circuit par rapport à la masse.
Test des jonctions (hors tension) : Utiliser la fonction diode du multimètre pour vérifier l'état des transistors internes par rapport aux broches de masse et de sortie.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
