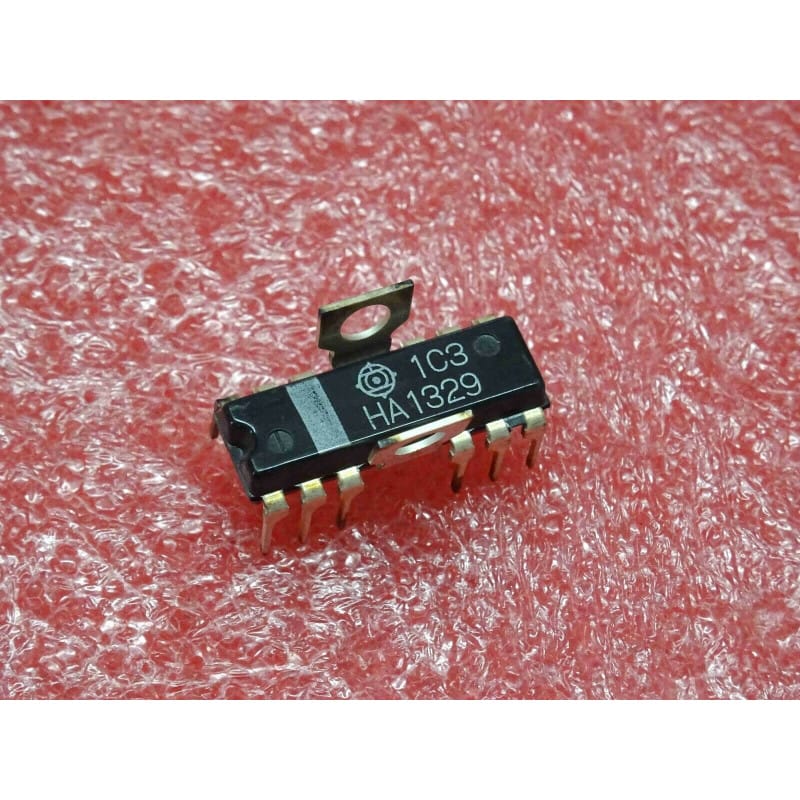

Le HA1329U (souvent écrit ci HA 1329 U ou ic HA1329U, référencé et utilisé fréquemment sur les équipements de la marque Pioneer) est un circuit intégré linéaire spécialisé dans l'amplification audio de puissance, fabriqué historiquement par Hitachi.
Ce composant est conçu pour les équipements audio grand public de l'ère classique (amplificateurs, tuners, magnétophones ou sections audio de téléviseurs). Il est capable de délivrer une puissance nominale d'environ 2.5 watts sur une charge de haut-parleur standard avec un minimum de composants externes. Il est logé dans un boîtier traversant de type SIP (Single In-line Package) doté d'une semelle ou d'une configuration adaptée à la dissipation thermique.
Fabricant : Hitachi (largement employé dans les schémas et platines de constructeurs comme Pioneer).
Fonction : Amplificateur de puissance audio 2.5W (2.5W Audio Power Amplifier).
Boîtier : SIP (Boîtier traversant en ligne avec languette ou semelle de fixation thermique).
Signification de la référence :
HA1329 : Référence standard de la gamme de circuits intégrés d'amplification audio d'Hitachi.
-U : Variante de suffixe liée au conditionnement, aux tolérances ou aux spécificités d'intégration constructeur.
Performances clés :
Puissance de sortie confortable : Conçu pour fournir un étage d'amplification clair et stable d'environ 2.5W sous une tension d'alimentation adaptée.
Intégration optimisée : Nécessite peu de composants périphériques pour constituer un canal d'amplification complet, réduisant l'encombrement sur les circuits imprimés vintage.
Repérage & Broches Clés :
Repérage : En observant la face avant du composant (marquage lisible), la broche 1 est située à l'extrême gauche de la rangée de broches alignées.
Environnement : Ce circuit s'intercale entre le préamplificateur/contrôle de volume et le haut-parleur, associé à un condensateur de liaison de sortie de forte valeur (en cas d'alimentation simple) et à un réseau de compensation pour prévenir toute oscillation parasite.
Diagnostic Express (Absence de son, distorsion ou ronflette) :
Symptômes Courants en Atelier :
Silence total dans le haut-parleur (malgré un signal présent en entrée) : Composant claqué suite à une surtension, un court-circuit franc sur la ligne de haut-parleur, ou absence d'alimentation sur la broche VCC.
Son fortement distordu, écrêté ou ronflement prononcé : Tension d'alimentation affaiblie, condensateur de filtrage d'alimentation desséché, ou composant partiellement endommagé.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence de la tension continue de service sur la broche VCC dédiée par rapport à la masse.
Contrôle du point milieu (si alimentation simple) : Vérifier que la tension continue sur la broche de sortie (en amont du condensateur de liaison) se situe approximativement à la moitié de la tension d'alimentation.
Recommandations de Montage :
Dissipation thermique : Le boîtier doit impérativement être monté correctement sur son dissipateur en aluminium, muni d'une fine couche de pâte thermique fraîche pour garantir un transfert thermique efficace et éviter la mise en sécurité thermique.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
