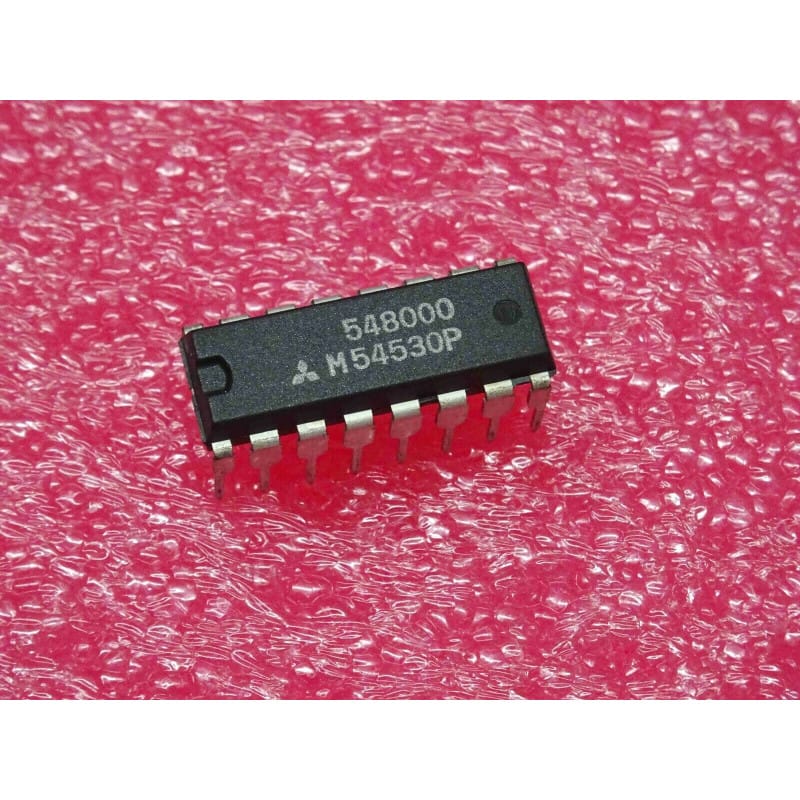

Le M54530P (souvent écrit ci M 54530 P ou ic M54530P) est un circuit intégré spécialisé dans la commutation de puissance, fabriqué historiquement par Mitsubishi Electric.
Ce composant appartient à la famille des réseaux de transistors (similaire dans sa philosophie et son brochage aux séries ULN). Il intègre 7 paires de transistors Darlington NPN en configuration d'émetteur commun, capables de commuter des charges allant jusqu'à 400 mA par canal sous des tensions adaptées. Il est conçu pour piloter des charges inductives ou résistives (relais, lampes, petits moteurs ou solénoïdes) directement à partir de signaux logiques de commande basse tension. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-16.
Fabricant : Mitsubishi Electric.
Fonction : Réseau de transistors Darlington NPN 7 canaux 400mA (7-Unit 400mA NPN Darlington Transistor Array).
Boîtier : DIP-16 (Dual In-line Package à 16 broches traversantes).
Signification de la référence :
M54530 : Référence standard de la gamme de circuits d'interface et de commande de puissance de Mitsubishi.
-P : Suffixe indiquant un boîtier en plastique de type DIP (Plastic Dual In-line Package).
Performances clés :
Capacité de courant : Jusqu'à 400 mA par canal de sortie, adapté aux actionneurs électromécaniques de puissance moyenne.
Diodes de roue libre intégrées : Comporte des diodes de suppression de tension internes connectées en inverse sur chaque sortie pour absorber les surtensions transitoires générées lors de la coupure de charges inductives.
Repérage & Broches Clés (Boîtier DIP-16) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Architecture des broches : Les entrées de commande logiques se situent d'un côté du boîtier (broches 1 à 7), tandis que les sorties collecteurs correspondantes occupent le côté opposé (broches 10 à 16), la masse commune (GND) étant sur la broche 8 et l'alimentation des diodes de roue libre sur la broche 9.
Diagnostic Express (Commandes inopérantes ou étage de sortie bloqué) :
Symptômes Courants en Atelier :
Un relais ou un voyant piloté ne s'active plus malgré un signal logique haut présent sur l'entrée correspondante : Canal Darlington interne grillé (jonction ouverte) suite à une surcharge ou un court-circuit.
La charge reste activée en permanence, indépendamment de la commande logique : Transistor de sortie en court-circuit franc (jonction collecteur-émetteur claquée).
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la continuité de la masse (broche 8) et la présence de la tension d'alimentation de la charge sur les sorties.
Test des jonctions (hors tension) : Utiliser la fonction diode du multimètre pour vérifier l'état des transistors internes par rapport à la masse.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes électroniques anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
