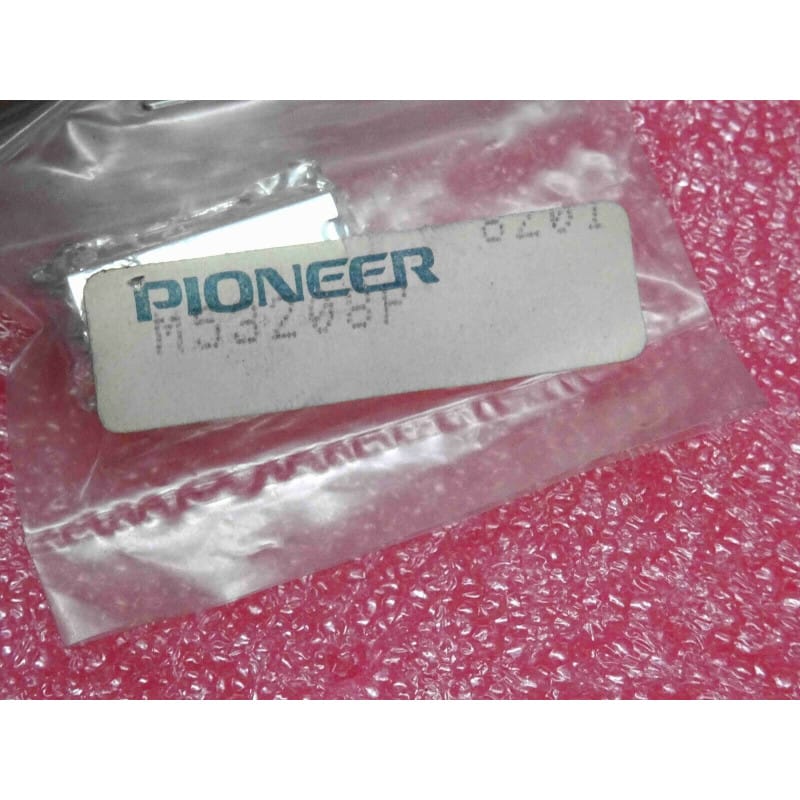

Le M53208P (souvent écrit ci M 53208 P ou ic M53208P, souvent croisé en équivalence avec la référence NTE7408, et fréquemment employé dans les schémas et platines de la marque Pioneer) est un circuit intégré logique, fabriqué historiquement par Mitsubishi Electric.
Ce composant intègre quatre portes logiques ET (AND) indépendantes à deux entrées en technologie standard. Il est conçu pour le traitement de signaux logiques, le décodage et la gestion des automatismes dans les équipements électroniques grand public ou professionnels de l'ère classique. Il est logé dans un boîtier double en ligne traversant en plastique de type DIP-14.
Fabricant : Mitsubishi Electric (utilisé dans les montages de constructeurs comme Pioneer).
Fonction : Quadruple porte ET à 2 entrées (Quad 2-input Positive AND Gate).
Boîtier : DIP-14 (Dual In-line Package à 14 broches traversantes).
Signification de la référence :
M53208 : Référence standard de la gamme de circuits logiques de Mitsubishi (équivalent fonctionnel direct des séries logiques standard de type 7408).
-P : Suffixe indiquant un boîtier en plastique de type DIP (Plastic Dual In-line Package).
Performances clés :
Logique positive : Fournit un niveau de sortie haut uniquement si toutes les entrées de la porte concernée sont à l'état haut.
Compatibilité standard : S'intègre directement dans les architectures logiques câblées des appareils vintage.
Repérage & Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Broches d'alimentation : Sur le boîtier DIP-14 standard, la masse (GND) se trouve généralement sur la broche 7 et l'alimentation principale (VCC, traditionnellement +5V) sur la broche 14.
Diagnostic Express (Portes logiques bloquées ou panne de commande) :
Symptômes Courants en Atelier :
Une fonction logique de l'appareil ne s'active pas malgré des signaux présents sur les entrées d'une porte : Porte interne grillée (jonction ouverte) suite à un pic de tension ou une fausse manipulation.
La sortie reste figée en permanence (haut ou bas) : Circuit en court-circuit interne ou problème d'alimentation VCC.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence stricte de la tension continue de service (+5V) entre la broche 14 (VCC) et la broche 7 (GND).
Contrôle des niveaux logiques : Vérifier à l'oscilloscope ou à la sonde logique l'état des entrées et s'assurer que la sortie réagit conformément à la table de vérité de la porte ET.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
Précautions ESD : Manipuler le composant en respectant les règles fondamentales de protection contre les décharges électrostatiques.
