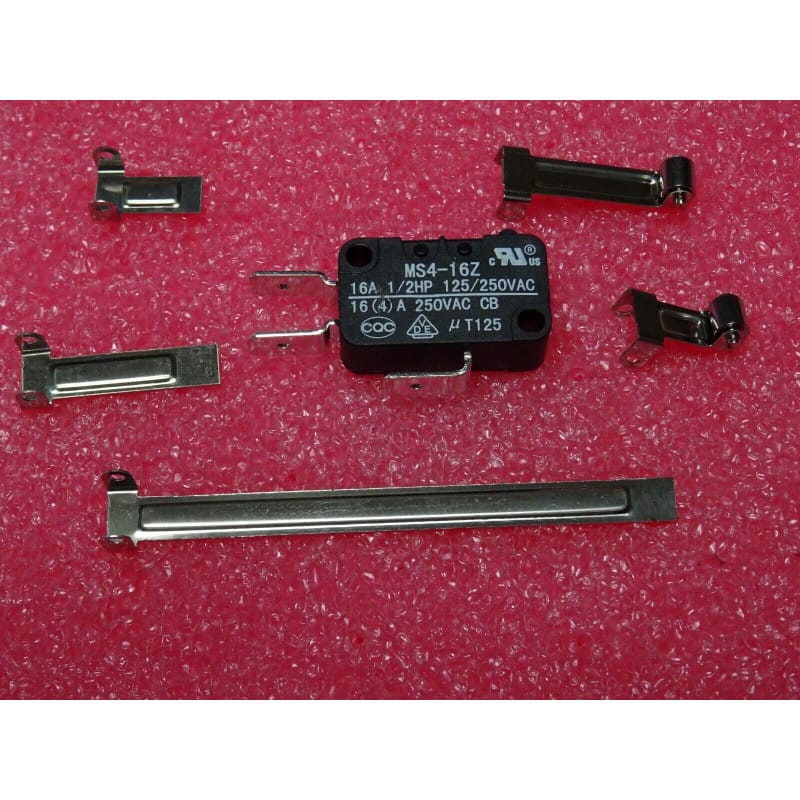

Le micro-rupteur de puissance (interrupteur à action brusque / snap-action switch / microswitch) d'un calibre de 16A sous 250Vac, doté d'un boîtier aux dimensions de 28 x 16 x 10 mm et fourni avec un jeu de 5 leviers interchangeables, est un composant électromécanique robuste et polyvalent, conçu pour la commutation de charges de forte puissance, les sécurités d'ouverture et les automatismes industriels ou d'atelier.
Type de Composant : Micro-rupteur de puissance à action brusque (Power Snap-Action Switch / Microswitch).
Calibre Électrique : 16 A sous 250 Vac (Pouvoir de coupure élevé pour charges résistives ou inductives).
Type de Tension : AC (Courant alternatif).
Configuration : Monopolaire (1 pôle / SPDT ou configuration standard Repos/Travail).
Dimensions du Boîtier : 28 x 16 x 10 mm d'épaisseur.
Raccordement : Cosses plates standard de type AMP Faston 6,3 mm (permettant une connexion rapide et sécurisée par cosses serties).
Accessoires : Livré avec un jeu de 5 leviers interchangeables (permettant d'adapter la course d'actionnement et la force de déclenchement selon l'application mécanique visée).
Signification de la conception :
Robustesse & Modularité : L'association d'un fort pouvoir de coupure (16A), de connexions Faston industrielles et de la modularité des leviers en fait un standard incontournable pour la maintenance d'appareils électroménagers, de machines-outils et de boîtiers de commande.
Repérage et Connexion :
Repérez les trois bornes Faston 6,3 mm à l'arrière ou sous le boîtier : le Commun (COM), le Contact Repos (NC - Normalement Fermé) et le Contact Travail (NO - Normalement Ouvert).
Choisissez et vissez/clipsez le levier adapté parmi les 5 fournis selon la course mécanique et l'effort d'enclenchement requis par votre mécanisme.
Environnement : Appareils électroménagers, automatismes industriels, sécurités de portes ou de capots de machines-outils, et équipements de commande nécessitant une commutation de forte intensité.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation électrique sur les voies NO/NC malgré un clic audible, résistance de contact anormale due au marquage des contacts internes sous forte charge, ou jeu excessif dans l'actionneur.
Mesures : Valider à l'ohmmètre la bascule franche de la continuité entre la borne commune et les plots NC/NO lors de l'actionnement du levier.
Recommandations de Montage & Restauration :
Précautions de Câblage : Utilisez des cosses Faston isolées de 6,3 mm de bonne qualité pour garantir un sertissage parfait et éviter tout échauffement résistif sous le passage du courant nominal de 16A. Veillez à ne pas contraindre excessivement le levier au-delà de sa course maximale pour préserver le ressort interne.
