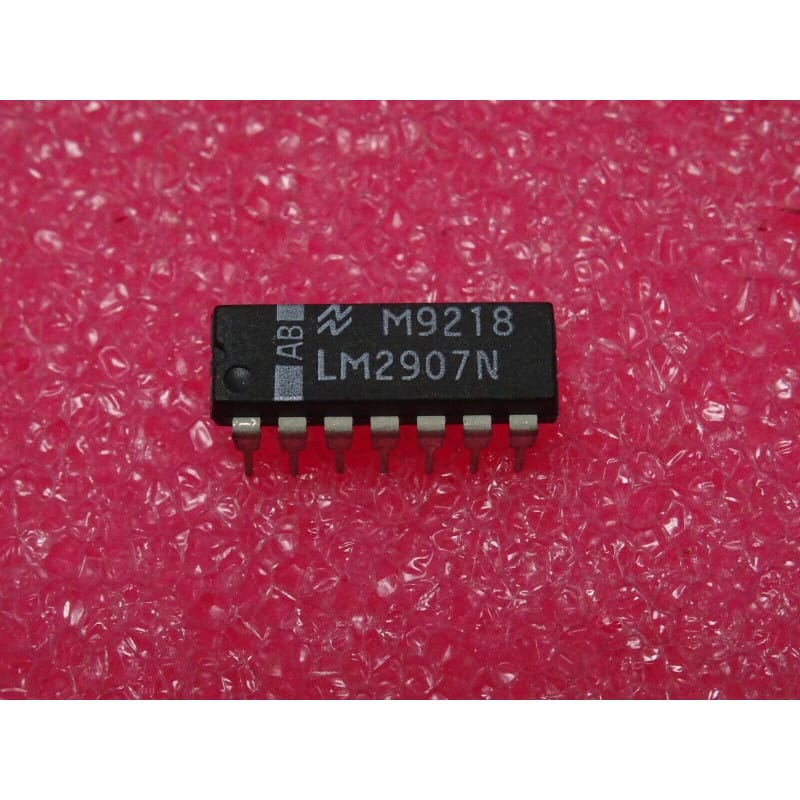

L' LM2907N (souvent écrit ci LM2907 N, ic LM2907N) est un circuit intégré spécialisé dans le traitement du signal tachymétrique, fabriqué historiquement par National Semiconductor (repris par Texas Instruments).
Ce composant est conçu spécifiquement pour assurer la conversion précise d'une fréquence d'entrée en une tension continue de sortie proportionnelle (Frequency to Voltage Converter). Il intègre une pompe à charge référencée à la fréquence d'entrée, un amplificateur opérationnel ou comparateur de sortie capable de piloter des charges directes (tels que des relais, des voyants ou des circuits logiques), ainsi qu'une protection interne contre les surtensions d'entrée. Il est largement utilisé dans l'industrie et l'automobile pour les tachymètres, les régulateurs de vitesse, la détection de survitesse ou les compte-tours. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches traversantes).
Fabricant : National Semiconductor / Texas Instruments.
Fonction : Convertisseur Fréquence-Tension (Frequency-to-Voltage Converter / Tachometer).
Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).
Signification de la référence :
LM2907 : Référence standard de la famille des convertisseurs fréquence-tension à haute immunité aux bruits.
-N : Suffixe désignant le boîtier plastique DIP standard.
Performances clés :
Linéarité élevée : Assure une tension de sortie rigoureusement proportionnelle à la fréquence des impulsions d'entrée.
Protection et robustesse : Entrée protégée contre les tensions parasites positives et négatives, idéale pour s'interfacer avec des capteurs magnétiques ou inductifs de vilebrequin/vitesse.
Repérage et Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur les cartes de régulation, les tableaux de bord ou les modules de contrôle industriel, entouré du réseau RC de pompe à charge (résistance et condensateur déterminant le gain de conversion), du condensateur de filtrage de sortie et des résistances de polarisation d'entrée.
Diagnostic Express (Absence de conversion ou tension de sortie figée) :
Symptômes Courants en Atelier :
L'aiguille du tachymètre reste à zéro ou la tension de sortie ne varie plus malgré la présence d'un signal d'entrée : circuit intégré convertisseur endommagé suite à une surtension transitoire sur la ligne de capteur.
Instabilité importante ou saccades de la tension de sortie : dessèchement ou variation de valeur du condensateur de filtrage ou du composant de la pompe à charge.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche Vcc dédiée du boîtier DIP-14 par rapport à la masse.
Contrôle de l'entrée et de la sortie : Observer à l'oscilloscope les impulsions de la fréquence d'entrée sur la broche dédiée, puis mesurer la tension continue de sortie pour valider la proportionnalité du signal converti.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit, facilitant la maintenance et évitant d'exposer les pistes cuivrées du circuit imprimé à une surchauffe excessive lors du soudage.
