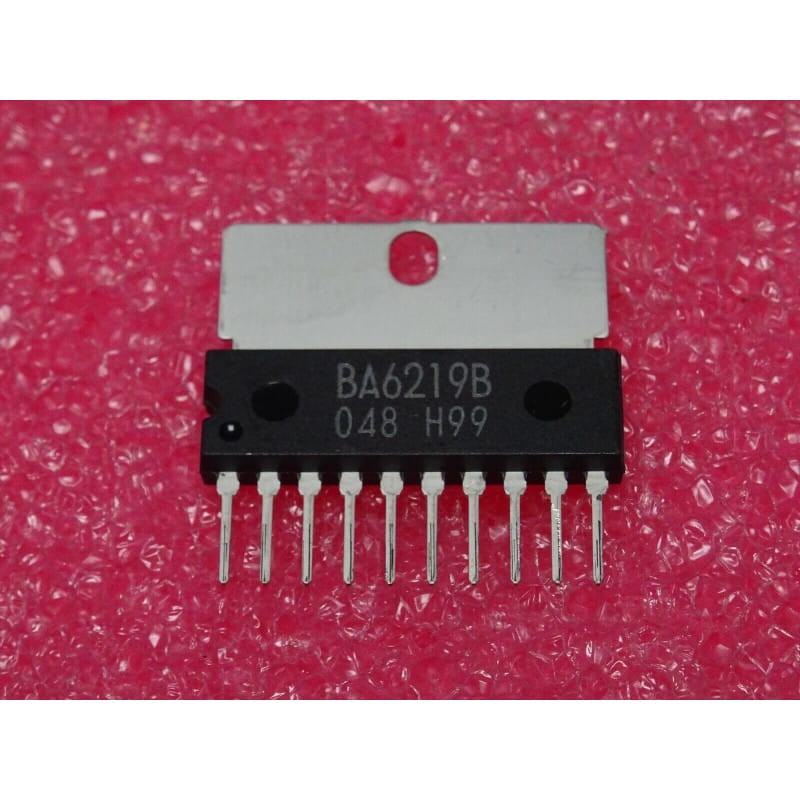

Le BA6219B (souvent écrit ci BA 6219 B, ic BA6219B ou BA6219BFP) est un circuit intégré monolithique de puissance, fabriqué par ROHM Semiconductor.
Ce composant est conçu pour assurer le pilotage en pont en H de moteurs à courant continu réversibles (Reversible Motor Driver). Il est particulièrement répandu dans les mécanismes d'entraînement de précision, les platines cassettes audio/vidéo (commandes de cabestan, chargement de cassette ou mécanismes de tiroir), ainsi que dans l'automatisation et la robotique compacte de l'ère analogique et numérique classique. Il est logé dans un boîtier plat à une seule rangée de broches de type SIL-10 (Single In-line Package à 10 broches), souvent doté d'une semelle thermique ou d'une configuration optimisée pour la dissipation.
Fabricant : ROHM Semiconductor.
Fonction : Pilote de moteur à courant continu réversible (Reversible Motor Driver / Pont en H).
Boîtier : SIL-10 (Boîtier plastique à 10 broches alignées).
Signification de la référence :
BA6219 : Série de circuits de commande de moteurs bidirectionnels de ROHM.
-B : Suffixe de révision ou de spécification électrique du fabricant.
Performances clés :
Commande Bidirectionnelle : Permet de faire tourner le moteur dans les deux sens (horaire et anti-horaire) ainsi que d'assurer le freinage dynamique et l'arrêt en roue libre via des signaux logiques simples sur les broches de contrôle.
Protection intégrée : Intègre généralement des diodes de roue libre de protection contre les retours inductifs et des sécurités thermiques de base.
Repérage & Broches Clés (Boîtier SIL-10) :
Repérage : La broche 1 est repérée par un point imprimé ou le chanfrein situé à l'extrémité gauche du boîtier plat SIP lorsque les inscriptions textuelles sont lues de face.
Environnement : Ce circuit est implanté sur la platine de contrôle ou de motorisation, entouré de condensateurs de découplage d'alimentation de forte valeur et de résistances de limitation ou de commande logique.
Diagnostic Express (Moteur bloqué, inerte ou sens unique) :
Symptômes Courants en Atelier :
Le moteur ne tourne pas dans un sens ou refuse totalement de démarrer malgré la présence des ordres de commande : Circuit pilote interne détruit (étage de sortie en pont en H grillé suite à un blocage mécanique ou une surintensité), ou absence d'alimentation sur le rail de puissance.
Chauffe anormale du boîtier au repos ou en charge : Court-circuit en aval (moteur grippé) ou défaillance du découplage d'alimentation provoquant des oscillations parasites.
Mesures sous tension (au multimètre) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation principale sur la broche dédiée par rapport à la masse.
Contrôle des entrées/sorties : Observer l'état des niveaux logiques sur les broches de commande d'entrée et vérifier la commutation effective des tensions de sortie vers les bornes du moteur.
Recommandations de Montage :
Dissipation thermique : Si le boîtier comporte une semelle métallique ou si le moteur est soumis à des cycles de démarrage fréquents, veiller à ce que le contact avec le radiateur (le cas échéant) soit correct pour éviter la surchauffe thermique.
Soudure : Utiliser un fer à souder à température régulée pour préserver les pistes du circuit imprimé lors du remplacement de ce composant de puissance.
