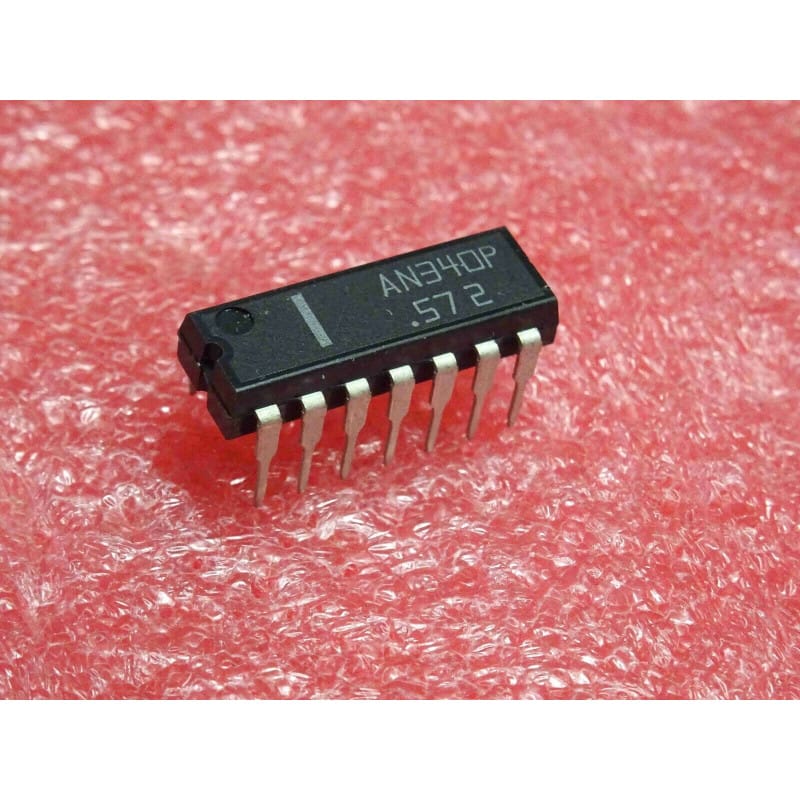

L' AN340P (souvent écrit ci AN 340 P, ic AN340P) est un circuit intégré analogique linéaire spécialisé, fabriqué historiquement par Panasonic (Matsushita).
Ce composant est conçu pour assurer le traitement complet de la fréquence intermédiaire audio (Sound IF AMP + FM detector) dans les récepteurs de télévision couleur ou les tuners FM de l'ère analogique. Il intègre l'amplification du signal FI son et le circuit de détection par modulation de fréquence pour restituer le signal audio. Il est logé dans un boîtier en plastique à double rangée de broches de type DIP-14 (Dual In-line Package à 14 broches traversantes).
Fabricant : Panasonic / Matsushita.
Fonction : Amplificateur FI Son et Détecteur FM (Sound IF Amplifier and FM Detector).
Boîtier : DIP-14 (Plastic Dual In-line Package à 14 broches traversantes).
Signification de la référence :
AN340 : Référence de base de la gamme de circuits de traitement FI audio de Panasonic.
-P : Suffixe désignant le boîtier plastique standard traversant.
Performances clés :
Traitement FI audio intégré : Regroupe l'amplification sélective du signal intercarrier son et la détection FM haute linéarité.
Stabilité de restitution : Assure une faible distorsion audio et une immunité accrue face aux variations de signal dans les châssis TV ou radio analogiques.
Repérage et Broches Clés (Boîtier DIP-14) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1 (située en haut à gauche lorsque l'encoche est orientée vers le haut).
Environnement : Ce circuit est implanté sur la platine principale du téléviseur ou du récepteur radio, entouré du filtre céramique FI son (généralement à 5.5 MHz ou 6.5 MHz selon les normes), de la bobine de détection FM (discriminateur) et de condensateurs de découplage.
Diagnostic Express (Absence de son ou bourdonnement) :
Symptômes Courants en Atelier :
Absence totale de son sur les chaînes malgré une image parfaite : circuit intégré FI son endommagé ou défaillance du filtre céramique associé.
Son très déformé, saturé ou instable : dérive de l'accord de la bobine de détection FM périphérique.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité de la tension continue d'alimentation sur la broche dédiée par rapport à la masse.
Contrôle du signal : Observer à l'oscilloscope la présence du signal FI audio à l'entrée et la restitution du signal basse fréquence (audio) sur la broche de sortie du détecteur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 14 broches est vivement conseillée pour le remplacement de ce circuit sur les cartes anciennes afin d'éviter d'exposer les pistes fragiles du circuit imprimé à la surchauffe du fer à souder.
