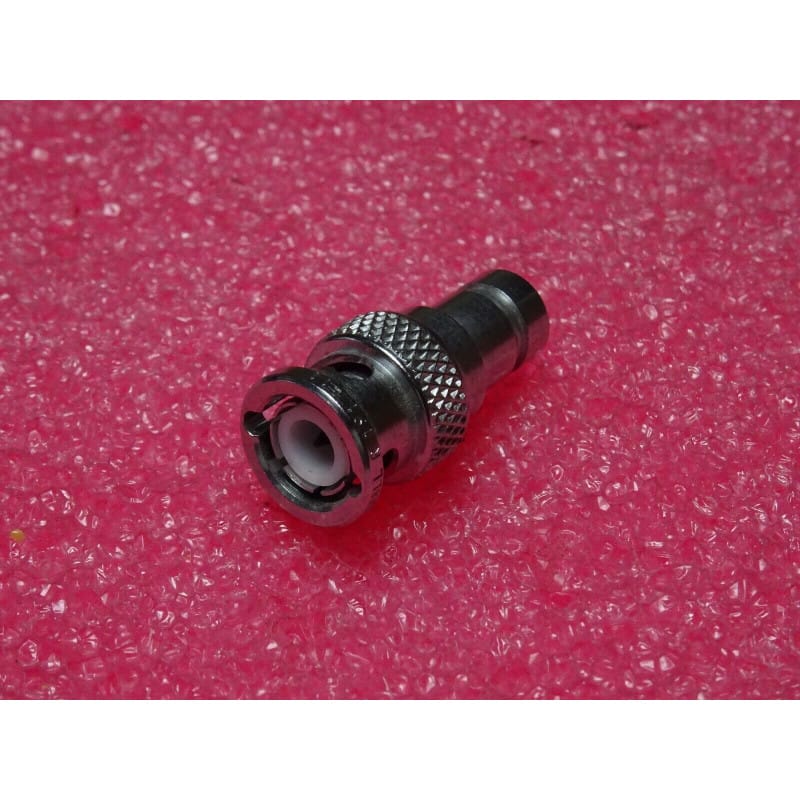

L'adaptateur inter-séries coaxial Radiall R191411 (référence constructeur R191.411.000 / R191 411) est un raccord RF de précision (Inter-Series Coaxial Adapter) conçu par le fabricant français Radiall, leader des solutions d'interconnexion hyperfréquence de qualité militaire, aéronautique et instrumentation.
Cet adaptateur assure la transition directe entre une interface standard BNC Mâle (fiche à baïonnette) et une interface micro-miniature MQ Femelle (prise à verrouillage rapide push-pull / snap-on). Conçu pour des liaisons coaxiales d'impédance caractéristique 50 Ohms, il fonctionne de manière linéaire et stable en continu jusqu'à une fréquence de coupure de 4 GHz, avec un très faible taux d'ondes stationnaires (TOS / VSWR) et d'excellentes performances de blindage RF.
Points Forts & Intérêt Technique
Transition BNC vers Micro-Connectique MQ : Permet d'injecter des signaux de test issus d'équipements de laboratoire standards (générateurs, oscilloscopes, analyseurs en connectique BNC) directement sur des cartes mères, tiroirs et sous-ensembles équipés d'embases miniatures de série MQ.
Qualité de Contact Doré & Faible Perte : Contacts centraux en cuivre-béryllium dorés assurant une faible résistance de contact, une immunité totale à l'oxydation et une excellente répétabilité lors des cycles d'enfichage.
Format Droit Compact : Réduit au strict minimum les contraintes mécaniques sur les connecteurs récepteurs de cartes.
Mémo Technique & Points Clés d'Atelier / Laboratoire
Applications Recommandées :
Test & Métrologie Hyperfréquence : Raccordement de sondes RF, calibration d'équipements de communication militaire et systèmes embarqués aéronautiques.
Télécommunications & Racks RF : Interfaçage de modules de réception compacts nécessitant une connexion rapide sur banc de test.
Consignes de Manipulation & Entretien :
Engagement de l'interface MQ : L'interface MQ étant un format miniature à encliquetage rapide, aligner parfaitement l'axe mécanique avant d'exercer la poussée afin d'éviter tout gauchissement de la broche centrale.
Verrouillage BNC : Tourner la bague à baïonnette BNC jusqu'au cran de blocage franc pour garantir la continuité du blindage extérieur.
Nettoyage des portées : Nettoyer périodiquement les plans de référence et les broches à l'aide d'air sec dépoussiérant et d'un bâtonnet imprégné d'alcool isopropylique.
Hyperfréquences, Connectique Coaxiale & Adaptateurs RF / Fabricant : RADIALL / Référence : R191411 / Interfaces : BNC Mâle vers MQ Femelle / Impédance : 50 Ohms / Fréquence : DC – 4 GHz / Diélectrique : PTFE / Contacts : Or / État : 100% Neuf de stock d'origine.
